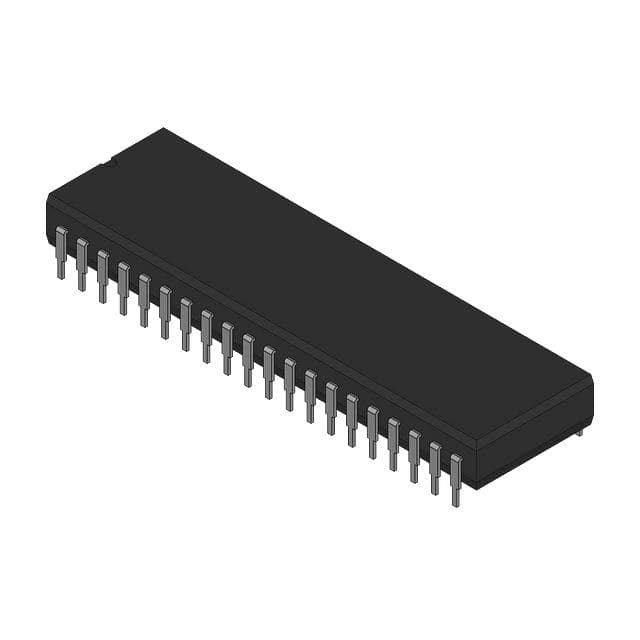

AT80C31X2-3CSUL IC MCU 8BIT ROMLESS 40PDIL Atmel

Beschreibung

TS80C31X2 ist eine leistungsstarke CMOS- und ROM-lose Version des 80C51 CMOS-Einchip 8-Bit-Mikrocontrollers.
Der TS80C31X2 behält alle Funktionen des TSC80C31 mit 128 Bytes internem RAM, einem 5-Quellen-, 4-Priorität-Level-Interruptsystem, einem On-Chip-Oszillator und zwei Timern/Zählern bei.
Darüber hinaus verfügt der TS80C31X2 über einen doppelten Datenzeiger, einen vielseitigen seriellen Kanal, der die Multiprozessorkommunikation (EUART) erleichtert, und einen X2-Geschwindigkeitsverbesserungsmechanismus.
Die vollständig statische Konstruktion des TS80C31X2 ermöglicht es, den Systemstromverbrauch zu reduzieren, indem die Taktfrequenz auf einen beliebigen Wert gesenkt wird, auch DC, ohne Datenverlust.

Eigenschaften

• 80C31 Kompatibel
• 8031-Pin und Anweisungen kompatibel
• Vier 8-Bit-E/A-Ports
• Zwei 16-Bit-Timer/Zähler
• 128 Bytes RAM für das Scratchpad
• Hochgeschwindigkeitsarchitektur
• 40 MHz @ 5V, 30MHz @ 3V
• X2 Geschwindigkeitssteigerung (6 Stunden/Maschinenzyklus)
• 30 MHz @ 5V, 20 MHz @ 3V (Äquivalent zu 60 MHz @ 5V, 40 MHz @ 3V)
• Doppel-Datenzeiger
• Asynchrone Portwiederherstellung
• Unterbrechungsstruktur mit
• 5 Unterbrechungsquellen
• Unterbrechungs-System auf Prioritätsstufe 4
• Voll-Duplex-Verstärkte UART
• Erkennung von Framingfehlern
• Automatische Adresserkennung
• Leistungssteuerungsmodi
• Im Leerlaufmodus
• Ausgeschalteter Modus
• Abschaltflagge
• Einmaliger Modus (On-Chip Emulation)
• Stromversorgung: 4,5-5,5 V, 2,7-5,5 V
• Temperaturbereiche: Gewerbliche (0 bis 70 °C) und industrielle (-40 bis 85 °C)
• Pakete: PDIL40, PLCC44, VQFP44 1.4, PQFP F1 (13,9 Fußabdruck)
