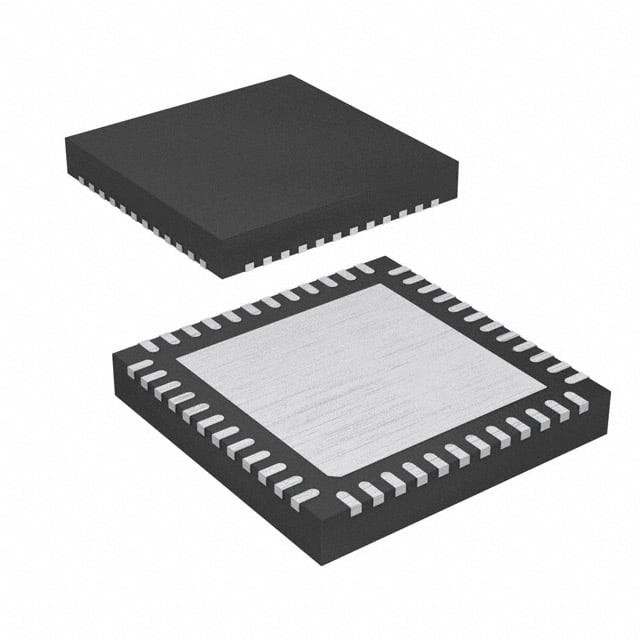

MC9S08QE32CFT IC MCU 8BIT 32 KB FLASH 48QFN N✖P USA Inc.

Eigenschaften

• 8-Bit-Zentralprozessor HCS08 (CPU)
- bis zu 20 MHz CPU bei 3,6 V bis 1,8 V im Temperaturbereich von
¥40 °C bis 85 °C
HC08-Befehlssatz mit zusätzlicher BGND-Befehlung
Unterstützung von bis zu 32 Unterbrechungs-/Wiederherstellungsquellen
• Speicher auf dem Chip
¢ Flash-Lesen/Programmieren/Auslöschen bei voller Betriebsspannung und Temperatur
¢ Random-Access-Speicher (RAM)
- Sicherheitsschaltkreise, um unbefugten Zugriff auf RAM und Flash-Inhalte zu verhindern
• Energieeinsparende Modus
Zwei Niedrigleistungs-Stoppmodi

Low power run and wait Modes ermöglichen das Laufen von Peripheriegeräten, während der Spannungsregler im Standby-Zustand ist
¢ Peripherieuhr-Gate-Register kann Uhren für nicht genutzte Module ausschalten und so Ströme reduzieren
- Ein äußerer Oszillator mit sehr geringer Leistung, der im Stop2- oder Stop3-Modus verwendet werden kann, um dem Echtzeitzähler eine genaue Uhrquelle zu liefern
Typische Erwachungszeit von 6 μs im Stop3-Modus
• Optionen für die Uhrquelle
Oszillator (XOSC) Loop-Control Pierce-Oszillator; Kristall- oder Keramikresonator im Bereich von 31,25 bis 38,4 kHz oder 1 MHz bis 16 MHz
¢ Internal Clock Source (ICS) ¢ Internal Clock Source Modul mit einer Frequenzgesperrten Schleife (FLL), die durch interne oder externe Referenz gesteuert wird; eine präzise Beschneidung der internen Referenz erlaubt 0.2% Auflösung und 2% Abweichung von Temperatur und Spannung· Unterstützung von Busfrequenzen von 1 MHz bis 10 MHz
• Systemschutz

¢ Niedrigspannungswarnung mit Unterbrechung
- Niederspannungserkennung mit Reset oder Unterbrechung

️ Illegale Adresserkennung mit Reset
 Schutz vor Blitzblockaden
