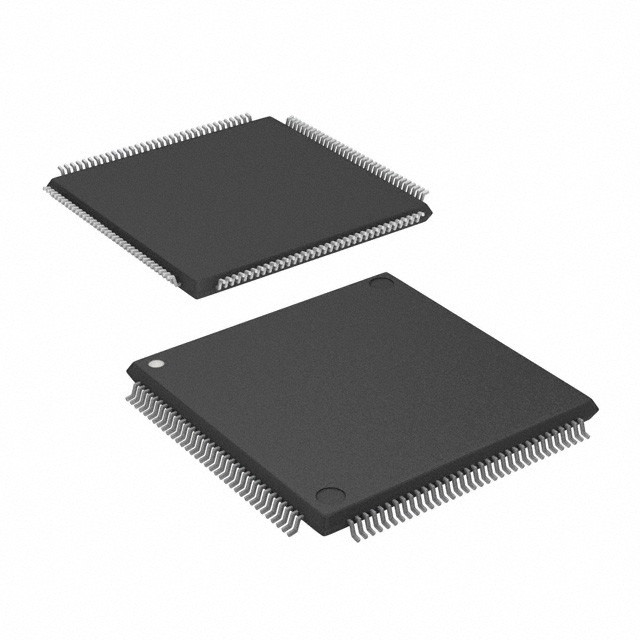

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Mikrochip-Technologie

Beschreibung

Der AT32UC3A3 ist ein vollständiger System-on-Chip-Mikrocontroller, der auf dem AVR32 UC RISC-Prozessor basiert und bei Frequenzen bis zu 66 MHz läuft.für kostensensible eingebettete Anwendungen ausgelegt, mit besonderem Schwerpunkt auf geringem Stromverbrauch, hoher Codierungsdichte und hoher Leistung.

Eigenschaften

• Hochleistungs- und Niedrigleistungsmikrocontroller AVR®32 UC 32 Bit
Kompakter Einzyklussatz RISC-Instruktionssatz einschließlich DSP-Instruktionssatz
Lese-Ändern-Schreiben Anweisungen und Atomic Bit Manipulation
¢ Leistung 1,49 DMIPS/MHz
• Bis zu 91 DMIPS bei 66 MHz von Flash (1 Wartezustand)
• Bis zu 54 DMIPS mit 36 MHz von Flash (0 Wartezeiten)
Einheit für den Schutz der Erinnerung
• Mehrschichtbussystem
¢ Hochleistungsdatenübertragungen auf getrennten Bussen für höhere Leistung
8 Peripherie DMA Kanäle (PDCA) verbessern die Geschwindigkeit der Peripherie Kommunikation
4 allgemeine DMA-Kanäle für Datenwege mit hoher Bandbreite
• Interner Hochgeschwindigkeitsblitz
¢ 256KBytes, 128KBytes, 64KBytes Versionen
Einzeldurchlauf-Flash-Zugang bis 36 MHz
️ Prefetch Buffer Optimierung der Ausführung von Anweisungen mit maximaler Geschwindigkeit
4 ms Programmzeit für die Seite und 8 ms Löschzeit für den vollständigen Chip
- 100.000 Schreibzyklen, Datenspeicherkapazität von 15 Jahren
- Flash-Sicherheitsschlösser und benutzerdefinierter Konfigurationsbereich
• Interne Hochgeschwindigkeits-SRAM
64KBytes Single-Cycle-Zugriff mit voller Geschwindigkeit, verbunden mit dem CPU-Lokalbus
64KBytes auf dem mehrschichtigen Bussystem
• Unterbrechungssteuerung
¢ Autovektored Low Latency Interrupt Service mit programmierbarer Priorität
• Systemfunktionen
¢ Strom- und Taktmanager mit interner RC-Uhr und einem 32KHz-Oszillator
- zwei Multipurpose-Oszillatoren und zwei Phase-Lock-Loop (PLL),
¢ Wachhund-Timer, Echtzeit-Uhr-Timer
• Äußere Erinnerungen
Unterstützung von SDRAM, SRAM, NandFlash (1-Bit und 4-Bit ECC), Compact Flash
Bis zu 66 MHz
• Unterstützung externer Speichergeräte
¢ MultimediaCard (MMC), Secure-Digital (SD), SDIO V1.1
✓ CE-ATA, FastSD, SmartMedia und Compact Flash
- Speicherstick: Standardformat V1.40, PRO-Format V1.00, Mikro
¢ IDE-Schnittstelle
• Ein erweitertes Verschlüsselungssystem (AES) für AT32UC3A3256S, AT32UC3A3128S und AT32UC3A364S
- 256-, 192-, 128-Bit-Schlüsselalgorithmus, mit den FIPS PUB 197 Spezifikationen konform
 Buffer-Verschlüsselungs- und Entschlüsselungsmöglichkeiten
• Universaler Serienbus (USB)
Hochgeschwindigkeits-USB (480Mbit/s) Gerät/MiniHost mit On-The-Go (OTG)
 Flexible Konfiguration und Verwaltung von Endpunkten mit dedizierten DMA-Kanälen
¢ On-Chip-Transceiver einschließlich Pull-Ups
• Ein 8-Kanal 10-Bit-Analog-Digital-Konverter, multiplexiert mit digitalen IOs.
• Zwei 16-Bit-Timer/Zähler (TC) mit drei Kanälen
• Vier universale Synchrone/Asynchrone Empfänger/Sender (USART)
- unabhängiger Baudratgenerator, Unterstützung für SPI, IrDA und ISO7816-Schnittstellen
Unterstützung für Hardware-Handshaking, RS485-Schnittstellen und Modem-Linie
• Zwei Master/Slave serielle Peripherie-Schnittstellen (SPI) mit Chip-Selektionssignalen
• Ein synchroner Serienprotokollcontroller
- Unterstützung von I2S und generischen Frame-basierten Protokollen
• Zwei Master/Slave-Zwei-Draht-Schnittstellen (TWI), 400 kbit/s I2C-kompatibel
• On-Chip Debug-System (JTAG-Schnittstelle)
Nexus Klasse 2+, Laufzeitsteuerung, nicht aufdringliche Daten und Programmverfolgung
• 110 Allgemeine Input/Output (GPIO)
Standard- oder Hochgeschwindigkeitsmodus
¢ Schaltmöglichkeit: bis zu 66MHz
• 144-Pin-TBGA und LQFP
• Einzelne 3,3-Volt-Stromversorgung
