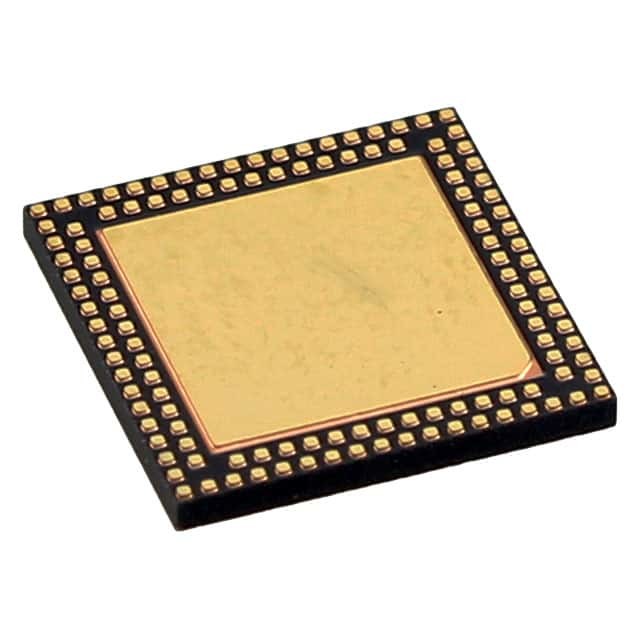

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Mikrochip-Technologie

Übersicht über das Gerät

Dieses Dokument enthält Geräte-PIC32MX1XX/2XX.

Betriebsbedingungen
• 2,3 V bis 3,6 V, -40 °C bis +105 °C, Gleichstrom bis 40 MHz

Kern: 40 MHz MIPS32® M4K®

• MIPS16e®-Modus für bis zu 40% kleinere Codegröße
• Leistung von 1,56 DMIPS/MHz (Dhrystone 2.1)
• Codeeffiziente Architektur (C und Assembly)
• Multiplikation von 32x16 und 32x32 mit einem Zyklus (MAC)

Zeitmanagement
• 0,9% innerer Oszillator
• Programmierbare PLLs und Oszillatorklockquellen
• Ausfallsichere Uhr (FSCM)
• Unabhängiger Wachhund-Timer
• Schnelles Aufwachen und Starten

Strommanagement

• Niedrigleistungsmodus (Schlaf, Leerlauf)
• Integrierte Anschalt- und Ausblendungsanlage
• dynamischer Strom von 0,5 mA/MHz (typisch)
• 20 μA IPD-Strom (typisch)

Audio-Schnittstellenfunktionen

• Datenkommunikation: I2S, LJ, RJ, DSP
• Steuerungsschnittstelle: SPI und I2CTM
• Hauptuhr:
- Erzeugung von Fraktionsuhrfrequenzen
- Kann mit USB-Uhr synchronisiert werden
#NAME?

Erweiterte Analogfunktionen

• ADC-Modul:
- 10-Bit 1,1 Msps-Rate mit einem S&H
- bis zu 10 analoge Eingänge für 28-Pin-Geräte und 13 analoge Eingänge für 44-Pin-Geräte
• Flexible und unabhängige ADC-Triggerquellen
• Ladezeitmessungseinheit (CTMU):
- Unterstützt mTouchTM kapazitive Berührungssensoren
- bietet eine hochauflösende Zeitmessung (1 ns)
- Temperaturmessung auf dem Chip
• Vergleicher:
- bis zu drei Analog-Vergleichsmodule
- Programmierbare Referenzen mit 32 Spannungspunkten

Zeitmesser/Ausgabevergleich/Eingabeaufnahme

• Fünf allgemeine Timer:
- Fünf 16-Bit- und bis zu zwei 32-Bit-Timer/Zähler
• Fünf Output Compare (OC) -Module
• Fünf Module für die Eingabe von Daten (Input Capture - IC)
• Peripheral Pin Select (PPS), um eine Neuaufstellung der Funktion zu ermöglichen
• Modul für Echtzeituhr und Kalender (RTCC)

Kommunikationsschnittstellen

• Vollgeschwindigkeits-OTG-Controller mit USB 2.0-Kompatibilität
• Zwei UART-Module (10 Mbps)
- Unterstützt LIN 2.0 Protokolle und IrDA® Unterstützung
• Zwei 4-drahtige SPI-Module (20 Mbps)
• Zwei I2C-Module (bis zu 1 Mbaud) mit Unterstützung von SMBus
• Peripheral Pin Select (PPS), um eine Neuaufstellung der Funktion zu ermöglichen
• Parallel Master Port (PMP)

Direkter Speicherzugang (DMA)

• Vier Kanäle Hardware-DMA mit automatischer Datengrößenerkennung
• Zwei zusätzliche Kanäle für USB
• Programmierbare Zyklische Redundanzprüfung (CRC)

Eingang/Ausgang

• 15 mA Quelle/Sink auf allen E/A-Pins
• 5V-Toleranz-Stifte
• Auswählbare offene Abflüsse, Zieh- und Zieh-Abflüsse
• Externe Unterbrechungen an allen I/O-Pins

Qualifikation und Unterstützung der Klasse B

• AEC-Q100 REVG (Grad 2 -40 °C bis +105 °C) geplant
• Sicherheitsbibliothek der Klasse B, IEC 60730

Unterstützung für die Entwicklung von Debuggern

• In-Circuit- und In-Application-Programmierung
• Vierdrahtige MIPS® Erweiterte JTAG-Schnittstelle
• Unbegrenztes Programm und sechs komplexe Datenbrechpunkte
• IEEE 1149.2-kompatibles (JTAG) Grenz-Scan
