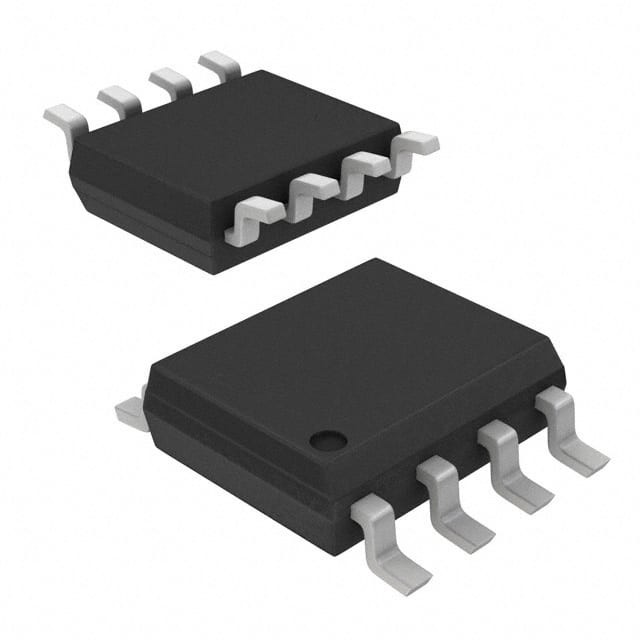

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Mikrochip-Technologie

Übersicht

Der ATtiny25/45/85 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten RISC-Architektur basiert.Der ATtiny25/45/85 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
120 leistungsfähige Anweisungen
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
• Nichtflüchtige Programm- und Datenspeicher
2/4/8K Bytes Programmierbares Programmspeicher im System
• Langlebigkeit: 10.000 Schreib-/ Löschzyklen
¥ 128/256/512 Bytes Programmierbares EEPROM im System
• Langlebigkeit: 100.000 Schreib-/ Löschzyklen
¢ 128/256/512 Bytes Internes SRAM
¢ Programmiersperre für die Selbstprogrammierung von Flash-Programmen und EEPROM-Datensicherheit
• Peripheriene Merkmale
8 Bit Timer/Zähler mit Prescaler und zwei PWM-Kanälen
8 Bit Hochgeschwindigkeits-Timer/Zähler mit separatem Prescaler
• 2 Hochfrequenz-PWM-Ausgänge mit getrennten Ausgabe-Vergleichsregistern
• Programmierbarer toter Zeitgenerator
USI-Universal-Serienoberfläche mit Startzustanddetektor
¢ 10-Bit-ADC
• 4 einzelne Kanäle
• 2 Differential-ADC-Kanalpaare mit programmierbarem Gewinn (1x, 20x)
• Temperaturmessung
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
- DebugWIRE On-Chip Debug-System
¢ Programmierbar im System über SPI-Port
¢ Außen- und Innenunterbrechungen
– Low Power Idle, ADC Noise Reduction, and Power-down Modes
Erweiterte Strom-Auf-Reset-Schaltung
¢ Programmierbarer Brow-out-Detektionskreislauf
Innenkalibrierter Oszillator
• I/O und Pakete
6 Programmierbare E/A-Linien
- 8-Pin-PDIP, 8-Pin-SOIC, 20-Pad-QFN/MLF und 8-Pin-TSSOP (nur ATtiny45/V)
• Betriebsspannung
- 1,8 - 5,5 V für ATtiny25V/45V/85V
- 2,7 - 5,5 V für ATtiny25/45/85
• Geschwindigkeitsgrad
¢ ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 0 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Industrielle Temperaturbereiche
• Niedriger Stromverbrauch
- Aktiver Modus:
• 1 MHz, 1,8 V: 300 μA
¢ Ausgeschalteter Modus
• 0,1 μA bei 1,8 V
