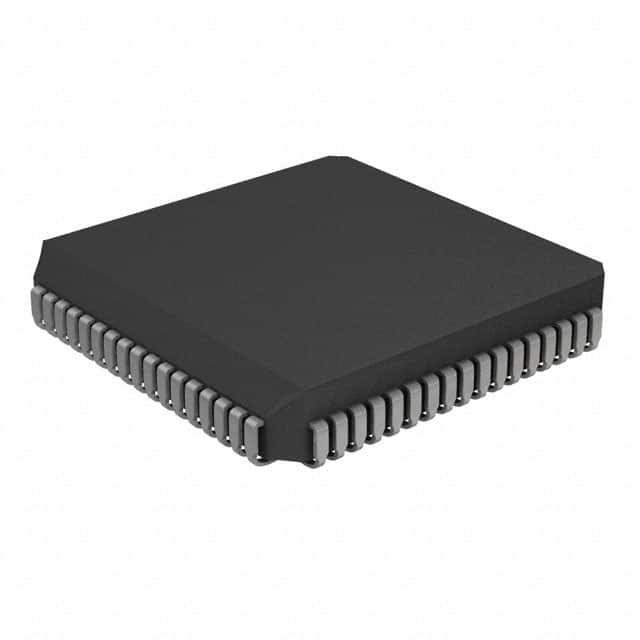

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Mikrochip-Technologie

Überblick

Dieses Datenblatt deckt die Gruppe PIC17C7XX der Mikrocontrollerfamilie PIC17CXXX ab.

Kernmerkmale des Mikrocontrollers:
• Lernen Sie nur 58 einzelwortige Anweisungen
• Alle Einzelzyklus-Anweisungen (121 ns) mit Ausnahme von Programmzweigen und Tabellenlesungen/Schreibungen, die zweizyklisch sind
• Betriebsgeschwindigkeit:
- DC - 33 MHz Uhrzeit-Eingang
- DC - 121 ns Anweisungszyklus
• 8 x 8 Hardware-Multiplikator mit einem Zyklus
• Fähigkeit zur Unterbrechung
• 16 Stufen tiefer Hardware-Stack
• Direkte, indirekte und relative Adressmodi
• Interne/externe Programmspeicherdurchführung, in der Lage, 64K x 16 Programmspeicherplatz zu adressieren

Peripherie-Eigenschaften
• Bis zu 66 I/O-Pins mit individueller Richtungssteuerung
• 10-Bit-Analog-Digital-Wandler mit mehreren Kanälen
• Hochstromspülung/Quelle für direkten LED-Antrieb
• Vier Eingangspins für die Erfassung
- Aufnahmen sind 16-Bit, maximale Auflösung 121 ns
• Drei PWM-Ausgänge (Auflösung 1 bis 10 Bit)
• TMR0: 16-Bit-Timer/Zähler mit
8 Bit programmierbarer Prescaler
• TMR1: 8-Bit-Timer/Zähler
• TMR2: 8-Bit-Timer/Zähler
• TMR3: 16-Bit-Timer/Zähler
• Zwei universelle synchrone asynchrone Empfänger-Sender (USART/SCI) mit unabhängigen Baudrate-Generatoren
• Synchroner Serienanschluss (SSP) mit SPITM- und I2CTM-Modus (einschließlich I2C-Mastermodus)

Spezielle Merkmale des Mikrocontrollers:
• Power-on Reset (POR), Power-up Timer (PWRT) und Oszillator Start-up Timer (OST)
• Watchdog Timer (WDT) mit eigenem RC-Oszillator für einen zuverlässigen Betrieb
• Bräun-out-Reset
• Code-Schutz
• Energieeinsparender SLEEP-Modus
• Auswählbare Oszillatorenoptionen

CMOS-Technologie:
• Niedrige Leistung und Hochgeschwindigkeits-CMOS-EPROM-Technologie
• Vollständig statische Konstruktion
• Breiter Betriebsspannungsbereich (3,0 V bis 5,5 V)
• Handels- und Industrie­Temperaturbereiche
• Niedriger Stromverbrauch
- < 5 mA @ 5V, 4 MHz
- 100 μA typisch @ 4,5 V, 32 kHz
- < 1 μA typischer Standby-Strom @ 5V
