C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Silicon Labs

Systemübersicht

C8051F330/1/2/3/4/5 Geräte sind vollständig integrierte System-on-a-Chip-MCUs mit gemischtem Signal.

• 8051-kompatible Mikrocontrollerkern mit Hochgeschwindigkeitsleitung (bis zu 25 MIPS)

• In-System, Vollgeschwindigkeit, nicht aufdringliche Debug-Schnittstelle (on-Chip)
• Wahre 10-Bit 200 ksps 16-Kanal-Einfach-/Differential-ADC mit analogem Multiplexer
• 10-Bit-Strom-Ausgabe-DAC
• Präzisionsprogrammierbarer interner Oszillator mit 25 MHz
• Bis zu 8 kB Flash-Speicher auf dem Chip
• 768 Bytes RAM auf dem Chip
• SMBus/I2C, Erweiterte UART und Erweiterte SPI-Serienschnittstellen, die in Hardware implementiert sind
• Vier allgemeine 16-Bit-Timer
• Programmierbarer Zähler/Timer-Array (PCA) mit drei Erfassungs-/Vergleichsmodulen und Watchdog Timer-Funktion
• On-Chip Power-On-Reset, VDD-Monitor und Temperatursensor
• Spannungsvergleicher auf dem Chip
• 17 Anschlüsse I/O (mit 5 V Toleranz)

Analog-Peripheriegeräte

- 10-Bit-ADC (nur F330/2/4)
• bis zu 200 kps
• Bis zu 16 externe Ein- oder Differentialleitungen
• VREF aus internem VREF, externen Pin oder VDD
• Interner oder externer Start der Umwandlungsquelle
• Eingebauter Temperatursensor
- 10-Bit-Strom-Ausgangs-DAC (nur F330)
- Vergleicher
• Programmierbare Hysterese und Reaktionszeit
• Konfigurierbar als Unterbrechungs- oder Resetquelle
• Niedriger Strom (0,4 μA)
Debug auf dem Chip
- Die On-Chip-Debug-Schaltkreise ermöglichen ein vollständiges, nicht aufdringliches Debug im System (kein Emulator erforderlich)
- Bereitstellung von Bruchpunkten, Einzelschritten, Inspektion/Modifikation von Speichern und Registern
- Überlegene Leistung gegenüber Emulationssystemen mit ICE-Chips, Zielkapseln und Steckdosen
- Billig, komplettes Entwicklungs-Kit
Versorgungsspannung 2,7 bis 3,6 V
- typischer Betriebsstrom: 6,4 mA bei 25 MHz;
9 μA bei 32 kHz
- Typischer Stoppstrom: 0,1 μA
Temperaturbereich: ¥40 bis +85 °C
Hochgeschwindigkeits-Kern 8051 μC
- Pipeline-Instruktionsarchitektur; führt 70% der Anweisungen in 1 oder 2 Systemuhren aus
- bis zu 25 MIPS-Durchsatz mit 25 MHz-Uhr
- Erweiterter Unterbrechungs-Handler-Speicher
- 768 Bytes interne Daten-RAM (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3) oder 2 kB (F334/5) Flash; In-System programmierbar in 512-Byte Sektoren
Digitale Peripheriegeräte
- 17 Port I/O; alle 5 V tolerant mit hoher Spülstrom
- Hardware verbesserte UART, SMBusTM und verbesserte SPITM-Serienabschlüsse
- Vier 16-Bit-Zähler für allgemeine Zwecke
- 16-Bit-Programmierbarer Zähler-Array (PCA) mit drei Erfassungs-/Vergleichsmodulen
- Echtzeit-Uhrmodus mit PCA oder Timer und externer Uhrquelle
Uhrquellen
- Zwei interne Oszillatoren:
• 24,5 MHz mit einer Genauigkeit von ± 2% unterstützt den kristalllosen UART-Betrieb
• 80/40/20/10 kHz Niedrigfrequenz, geringe Leistung
- Externer Oszillator: Kristall, RC, C oder Uhr (1 oder 2 Pins)
- kann unterwegs zwischen den Uhrquellen wechseln; nützlich bei Energieeinsparungen

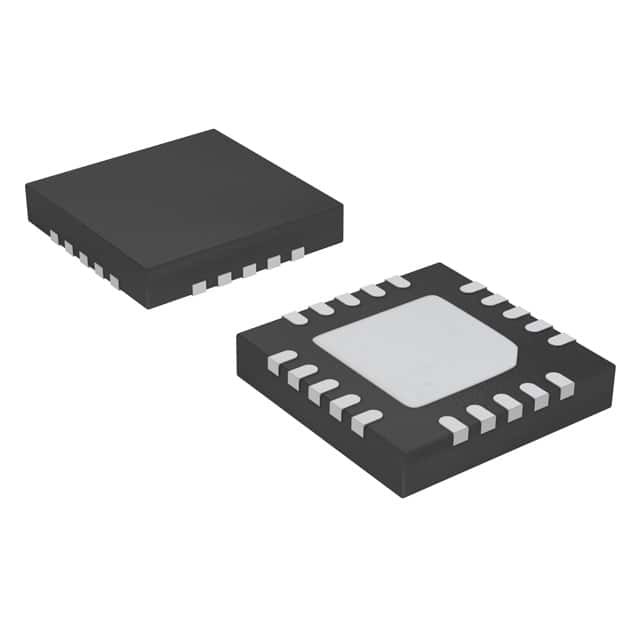

20-Pin-QFN-Paket
