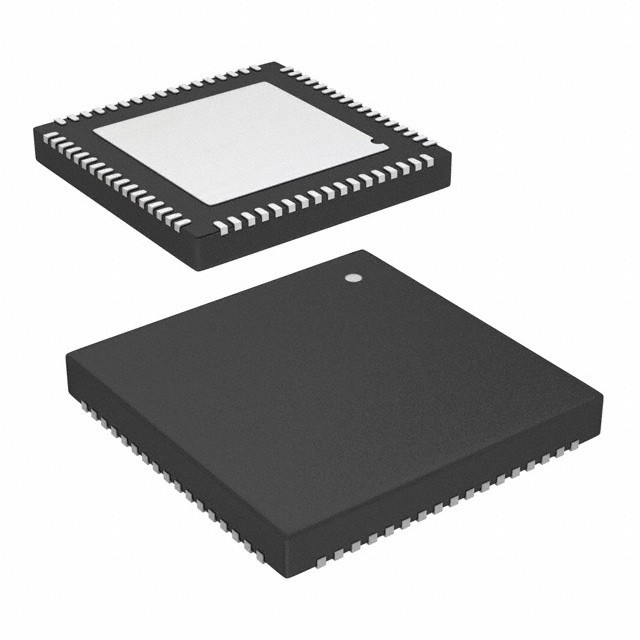

CY8C5868LTI-LP039 IC MCU 32BIT 256 KB FLASH 68QFN Infineon Technologies

Allgemeine Beschreibung

Mit seiner einzigartigen Palette konfigurierbarer Blöcke ist PSoC®5 eine echte Systemlösung, die MCU-, Speicher-, analoge und digitale Peripheriefunktionen in einem einzigen Chip bereitstellt.Die CY8C52-Familie bietet eine moderne Methode zur SignalgewinnungAnalogfunktionen erstrecken sich über den Bereich von Thermoelementen (nahe Gleichspannung) bis hin zu Ultraschallsignalen.Die CY8C52-Familie kann Dutzende von Datenerfassungskanälen und analogen Eingängen auf jedem GPIO-Pin verarbeitenDie CY8C52-Familie ist auch ein leistungsstarkes konfigurierbares digitales System mit einigen Teilenummern, darunter Schnittstellen wie USB, Multi-Master I2C und CAN.die CY8C52 Familie hat eine einfach zu konfigurierende Logik-Array, flexibler Routing zu allen I/O-Pins und einem leistungsstarken 32-Bit ARM® CortexTM-M3-Mikroprozessorkern.Designer können leicht System-Ebene-Designs mit einer reichen Bibliothek von vorgefertigten Komponenten und Boolean-Primitiven mit PSoC® CreatorTM erstellen, ein hierarchisches, schematisches Entwurfs-Eingabewerkzeug.Die CY8C52-Familie bietet beispiellose Möglichkeiten für die Integration von analogen und digitalen Materialien, während sie durch einfache Firmware-Updates Last-Minute-Designänderungen leicht berücksichtigt..

Eigenschaften

■ 32 Bit ARM Cortex-M3 CPU-Kern
□ Gleichstrombetrieb auf 40 MHz
□ Flash-Programmspeicher, bis zu 256 KB, 100.000 Schreibzyklen, Aufbewahrung für 20 Jahre, mehrere Sicherheitsfunktionen
□ Bis zu 64 KB SRAM-Speicher
□ 2 KB EEPROM-Speicher, 1 Million Zyklen, 20 Jahre Speicherzeit
□ 24-Kanal-DMA mit Mehrschicht-AHB-Buszugang
• Programmierbare beschreibende Ketten und Prioritäten
• Unterstützung von 32-Bit-Transfers mit hoher Bandbreite
■ Niedrigspannung, ultra-niedrige Leistung
□ Breiter Betriebsspannungsbereich: 0,5 V bis 5,5 V
□ Hocheffizienter Schubregler von 0,5 V Eingang auf 1,8 V bis 5,0 V Ausgang
□ 2 mA bei 6 MHz
□ Niedrige Leistungsmodule, einschließlich:
• 300 nA Winterschlafmodus mit RAM-Retention und LVD
• 2 μA Schlafmodus mit Echtzeit-Uhr und Niederspannungs-Reset
■ Vielseitiges E/A-System
□ 28 bis 72 Ein- und Ausgänge (62 GPIO, 8 SIO, 2 USBIO[1])
□ Jede GPIO auf jede digitale oder analoge Peripherieverbindung
□ LCD-Direktlaufwerk von jedem GPIO, bis zu 46x16 Segmente [1]
□ 1,2 V bis 5,5 V I/O-Schnittstellenspannungen, bis zu 4 Domänen
□ Maskierbare, unabhängige IRQ auf jedem Pin oder Port
□ Schmitt-Trigger-TTL-Eingänge
□ Alle GPIOs sind konfigurierbar als offener Abfluss hoch/niedrig, hoch/niedrig, High-Z oder starker Ausgang
□ Konfigurierbarer GPIO-Pin-Zustand bei Strom bei Wiedereinstellung (POR)
□ 25 mA Senkung auf SIO
■ Digitale Peripheriegeräte
D 20 bis 24 programmierbare PLD-basierte Universal-Digitalblöcke
□ Vollständige CAN 2.0b 16 RX, 8 TX Puffer [1]
□ Full-Speed (FS) USB 2.0 12 Mbps mit einem internen Oszillator [1]
□ Vier 16-Bit-Konfigurations-Timer, Zähler und PWM-Blöcke
□ Bibliothek mit Standardperipheriegeräten
• 8, 16, 24 und 32-Bit-Timer, Zähler und PWMs
• SPI, UART, I2C
• Zahlreiche weitere im Katalog
□ Bibliothek mit modernen Peripheriegeräten
• Zyklische Redundanzprüfung (CRC)
• Pseudo-Zufallssequenz-Generator (PRS)
• LIN Bus 2.0
• Quadratur-Decoder
■ Analog­Randgeräte (1,71 V ≤ Vdda ≤ 5,5 V)
□ 1,024V±0,1% interne Spannungsreferenz über -40°C bis +85°C (14 ppm/°C)
□ SAR ADC, 12-Bit bei 1 Msps[1]
□ Zwei Vergleicher mit einer Reaktionszeit von 75 ns
■ Programmierung, Debug und Trace
□ JTAG (4 Leitungen), Serial Wire Debug (SWD) (2 Leitungen), Single Wire Viewer (SWV) und TRACEPORT-Schnittstellen
□ Flash Patch und Breakpoint (FPB) -Block von Cortex-M3
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) erzeugt einen Anweisungsspurstrom.
□ Cortex-M3 Data Watchpoint and Trace (DWT) erzeugt Datenverfolgungsinformationen
□ Cortex-M3 Instrumentation Trace Macrocell (ITM) kann für das Debugging im Druckformat verwendet werden
□ DWT, ETM und ITM-Blöcke kommunizieren über SWV oder TRACEPORT mit Debug- und Trace-Systemen außerhalb des Chips
□ Bootloader-Programmierung über I2C, SPI, UART, USB und andere Schnittstellen unterstützt
■ Präzision, programmierbare Uhrzeit
□ 1 bis 72 MHz interner Oszillator ± 1% (über den vollen Temperatur- und Spannungsbereich) mit PLL
□ 4 bis 33 MHz-Kristalloszillator für die Genauigkeit von PPM-Kristallen
□ Interne PLL-Uhrgeneration bis zu 40 MHz
□ 32,768 kHz-Uhrkristalloszillator
□ Niedrigleistungsinterner Oszillator bei 1 kHz, 100 kHz
■ Temperatur und Verpackung
□ Industrie­Temperatur von -40°C bis +85°C
□ 48-Pin-SSOP, 68-Pin-QFN und 100-Pin-TQFP-Paketoptionen
