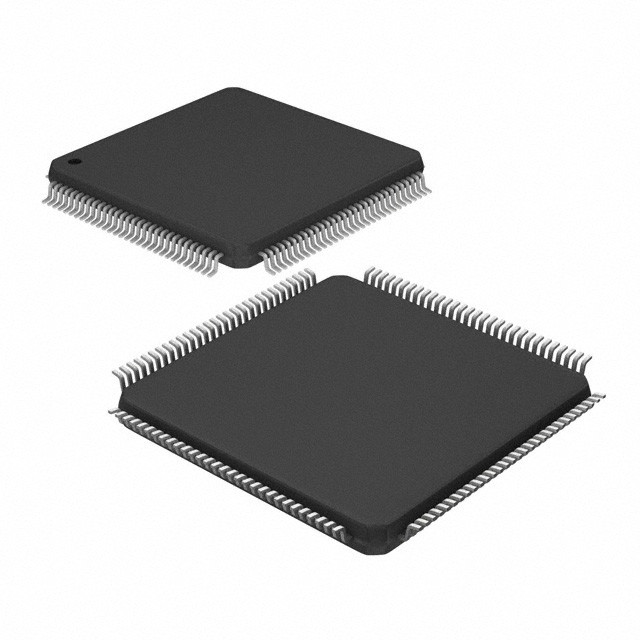

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP Infineon Technologies

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, Büroautomation, Prozesssteuerung und andere Anwendungen.Die F2MC-16F-CPU basiert auf der F2MC*-16-Familie mit verbesserten Sprachunterstützungsfunktionen und Aufgabenwechselfunktionen, sowie zusätzliche Adressmodi.
Zu den Peripheriegeräten auf dem Chip gehören ein 4-Kanal-PWC-Timer, eine 4-Kanal-ICU (Input Capture Unit), ein 1-Kanal 24-Bit-Timerzähler, eine 8-Kanal-OCU (Output Compare Unit),mit einer Leistung von mehr als 50 W und, ein 2-Kanal 16-Bit-PPG-Timer, ein 10-Bit-A/D-Wandler mit 16 Eingängen und ein 4-Kanal-Serieanschluss mit UART-Funktion (ein Kanal enthält die CTS-Funktion).

■ Besonderheiten

CPU F2MC-16F
• Mindestdurchführungszeit: 62,5 ns/16 MHz Schwingung (mit einem Dienstkontrollsystem)
• Optimierte Anweisungsmengen für die Steuerung
Aufwärts-Objekt-kompatibel mit dem F2MC-16 ((H)
Verschiedene Datentypen (Bit, Byte, Word und Long-Word)
Verbesserte Anweisungszyklen zur Beschleunigung des Betriebs
Erweiterte Adressmodi: 25 Arten
Hohe Codierungseffizienz
Zugangsmethode (Bankzugriff mit linearem Zeiger)
Erweiterte Multiplikations- und Divisionsanweisungen (mit signierten Anweisungen)
Höhere Präzision bei Verwendung eines 32-Bit-Akkumulators
• Erweiterter intelligenter I/O-Dienst (automatische Übertragungsfunktion unabhängig von Anweisungen)
Zugangsbereich auf 64 Kbyte erweitert
• Erweiterte Anweisungen für Hochleistungssprache (C) und Multitasking
System-Stack-Zeiger
Erweiterte Anweisungen für Indirekte Zeiger
Anweisung zur Umschaltung des Fass
Funktion der Stackprüfung
• Erhöhte Ausführungsgeschwindigkeit: 8-Byte-Anweisungswarteschlange
• Leistungsstarke Unterbrechungsfunktionen: 8 Ebenen und 28 Quellen

Peripherische Ressourcen

• Masken-ROM: 64 Kbyte (MB90223)
96 Kbyte (MB90224)
EPROM: 96 Kbyte (MB90W224A/W224B)
• Einmaliges PROM: 96 Kbyte (MB90P224A/P224B)
• RAM: 3 Kbyte (MB90223)
4.5 Kbyte (MB90224/MB90W224A/P224A/W224B/P224B)
5 Kbyte (MB90V220)
• Allgemeine Anschlüsse: max. 102 Kanäle
• ICU (Input Capture Unit): 4 Kanäle
• 24-Bit-Zähler: 1 Kanal
• OCU (Output Compare Unit): 8 Kanäle
• PWC-Timer mit Zeitmessfunktion: 4 Kanäle
• 10-Bit-A/D-Wandler: 16 Kanäle
• UART: 4 Kanäle (ein Kanal beinhaltet die CTS-Funktion)
• 16-Bit-Wiederauflade-Timer Ausgang, externe Uhr und Torfunktionen: 6 Kanäle
• 16-Bit-PPG-Timer: 2 Kanäle
• DTP/Einträge mit externer Unterbrechung: 8 Kanäle (davon fünf nur mit Randerkennung)
• Schreibhemmer-RAM: 0,5 Kbyte (1 Kbyte für MB90V220)
• Zeitbasiszähler: 18 Bit
• Funktion des Uhrwerks
• Modus mit geringem Stromverbrauch
Schlafmodus
Stoppmodus
Hardware-Standby-Modus
