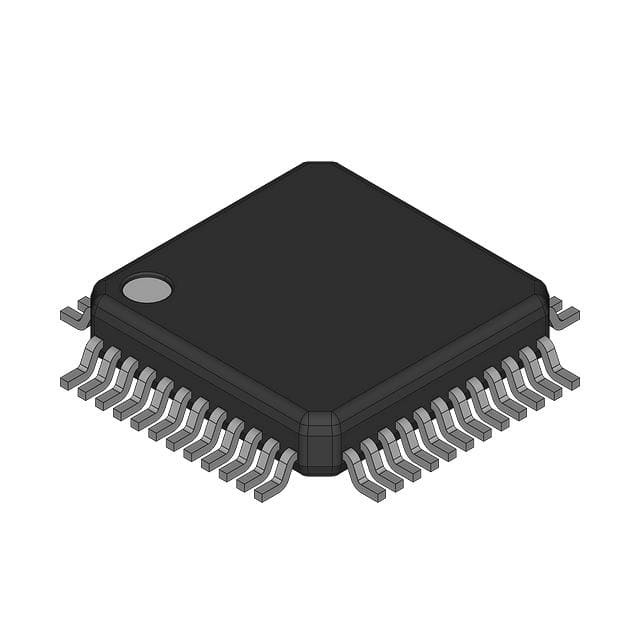

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Leuchtmittel Mikro

[Luminary Micro, Inc.]

Architektonischer Überblick

Die Luminary Micro StellarisTM-Familie von Mikrocontrollern – die ersten ARM® CortexTM-M3-basierten Controller – bietet hochleistungsfähige 32-Bit-Computing-Anwendungen für kostensensible eingebettete Mikrocontroller.Diese bahnbrechenden Teile bieten Kunden 32-Bit-Leistung zu einem Preis, der den älteren 8- und 16-Bit-Geräten entspricht, alles in einem Paket mit einem kleinen Fußabdruck.

Produktmerkmale

Der Mikrocontroller LM3S801 verfügt über folgende Produktmerkmale:
■ 32-Bit-RISC-Leistung
- 32-Bit ARM® CortexTM-M3 v7M-Architektur für kleine Embedded-Anwendungen optimiert
¢ Thumb®-kompatible Thumb-2-nur-Befehlssatz-Prozessor-Kern für hohe Code-Dichte
️ 50-MHz-Betrieb
¢ Hardware-Division und Einzyklus-Multiplikation
Ein integrierter Nested Vectored Interrupt Controller (NVIC), der eine deterministische Interruptionsabwicklung ermöglicht
26 Unterbrechungen mit acht Prioritätsstufen
Die Speicherschutz-Einheit (MPU) bietet einen privilegierten Modus für geschützte Betriebssystemfunktionalität.
¢ Nicht ausgerichteter Datenzugriff, der es ermöglicht, Daten effizient in den Speicher zu packen
Die Atom-Bit-Manipulation (Bit-Banding) ermöglicht eine maximale Speicherauslastung und eine optimierte Peripherie-Steuerung
■ Inneres Gedächtnis
¢ 64 KB Einzyklus-Blitz
• Benutzerverwalteter Flashblock-Schutz auf Basis eines 2-KB-Blocks
• Benutzergesteuerte Flash-Datenprogrammierung
• Benutzerdefinierter und verwalteter Blitzschutzblock
8 KB Einzyklus-SRAM
■ Allzweck-Timer
- Drei Timer, von denen jeder als ein 32-Bit-Timer oder als zwei 16-Bit-Timer konfiguriert werden kann
- 32 Bit Timer-Modi:
• Programmierbarer einmaliger Timer
• Programmierbarer Periodimer
• Echtzeituhr, wenn eine externe 32,768-KHz-Uhr als Eingabe verwendet wird
• Benutzerfähige Verzögerung im regelmäßigen und einmaligen Modus, wenn der Controller die CPU-Halt-Flagge während des Debugs anzeigt
- 16-Bit-Timermodus:
• Allzweck-Timerfunktion mit einem 8-Bit-Prescaler
• Programmierbarer einmaliger Timer
• Programmierbarer Periodimer
• Benutzerfähige Verzögerung, wenn der Controller während des Debugs die CPU-Halt-Flagge behauptet
- 16-Bit-Eingabe- und Erfassungsmodi:
• Erfassung der Eingangskantenzahl
• Eingabe-Ebene Zeit Erfassung
- 16-Bit-PWM-Modus:
• Einfacher PWM-Modus mit softwareprogrammierbarer Ausgangsinversion des PWM-Signals
■ ARM FiRM-konforme Wachhund-Timer
- 32 Bit Down-Zähler mit programmierbarem Lastregister
¢ Ein separater Wachhund mit Aktivierung
- Programmierbare Interrupt-Generationslogik mit Interrupt-Masking
Schließregisterschutz vor ausgelaufener Software
¢ Zurücksetzen der Generationslogik mit einem aktivieren/deaktivieren
️ Benutzerfähige Verzögerung, wenn der Controller die CPU-Halt-Flagge während des Debugs angibt
■ Synchrone serielle Schnittstelle (SSI)
 Master- oder Slave-Operation
Programmierbares Clock-Bitrate und Präskala
- Getrennte Übertragung und Empfang von FIFOs, 16 Bits breit, 8 Stellen tief
- Programmierbare Schnittstellen für Freescale SPI, MICROWIRE oder Texas Instruments synchrone serielle Schnittstellen
- Programmierbare Datenrahmengröße von 4 bis 16 Bit

■ UART
Zwei vollständig programmierbare UART des Typs 16C550
FIFOs für 16x8-Sendung (TX) und 16x12-Empfang (RX) getrennt, um die CPU-Unterbrechungslast zu reduzieren
- Programmierbarer Baud-Rate-Generator mit Bruchteil-Teiler
- Programmierbare FIFO-Länge, einschließlich einer 1-Byte-Tiefe, die eine konventionelle doppelt gebufferte Schnittstelle bietet
FIFO-Triggerwerte von 1/8, 1/4, 1/2, 3/4 und 7/8
Standard-asynchrone Kommunikationsbits für Start, Stopp und Parität
¢ Erkennung von falschem Start-Bit
¢ Erzeugung und Erkennung von Linienbruch
(Weiter...)

Zielanwendungen

■ Fabrikautomation und -steuerung
■ Industriebetriebssteuerungsgeräte
■ Gebäude- und Heimautomation
■ Bürstenlose Gleichspann- und Wechselstrommotoren
