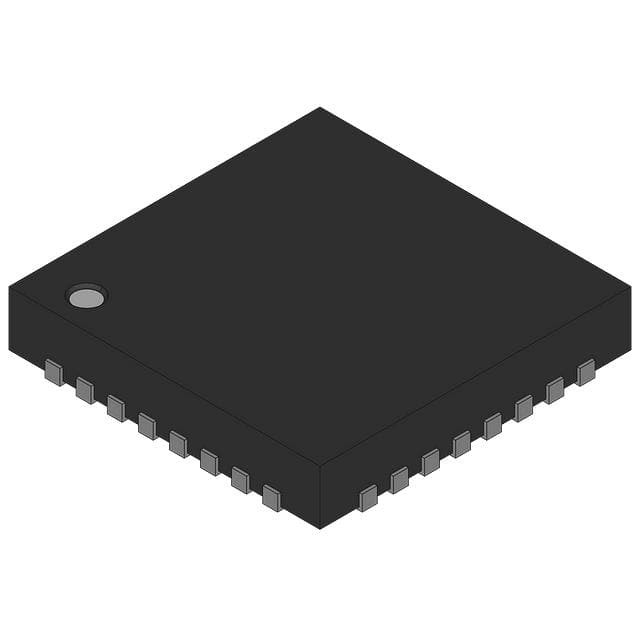

ATTINY261V-10MUR IC MCU 8BIT 2KB FLASH 32VQFN Atmel

Übersicht

Der ATtiny261/461/861 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten LButtonRISC-Architektur basiert.Die ATtiny261/461/861 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
¢ 123 Leistungsfähige Anweisungen ¢ Ausführung der meisten Einzel-Uhrzyklus
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
• Nichtflüchtige Programm- und Datenspeicher
2/4/8K Byte in-System Programmierbares Programm Speicher Flash (ATtiny261/461/861) Langlebigkeit: 10.000 Schreib-/ Löschzyklen
- 128/256/512 Bytes In-System Programmierbares EEPROM (ATtiny261/461/861) Langlebigkeit: 100.000 Schreib- und Löschzyklen
¢ 128/256/512 Bytes Internal SRAM (ATtiny261/461/861)
¢ Programmiersperre für die Selbstprogrammierung von Flash-Programmen und EEPROM-Datensicherheit
• Peripheriene Merkmale
8/16-Bit-Timer/Zähler mit Prescaler und zwei PWM-Kanälen
8/10-Bit-Hochgeschwindigkeits-Timer/Zähler mit separatem Prescaler
3 Hochfrequenz-PWM-Ausgänge mit separaten Ausgängen Vergleichsregister Programmierbarer Totzeitgenerator
Universaler Serienschnittstelle mit Startzustanddetektor
¢ 10-Bit-ADC
11 Kanäle mit einem Ende
16 Differential-ADC-Kanalpaare
15 Differential-ADC-Kanalpaare mit programmierbarem Gewinn (1x, 8x, 20x, 32x)
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
- DebugWIRE On-Chip Debug-System
¢ Programmierbar im System über SPI-Port
¢ Außen- und Innenunterbrechungen

Erweiterte Strom-Auf-Reset-Schaltung
¢ Programmierbarer Brow-out-Detektionskreislauf
Innenkalibrierter Oszillator
• I/O und Pakete
- 16 programmierbare I/O-Leitungen
️ 20-Pin-PDIP, 20-Pin-SOIC und 32-Pad-MLF
• Betriebsspannung:
- 1,8 - 5,5 V für ATtiny261V/461V/861V
¥ 2,7 - 5,5 V für ATtiny261/461/861
• Geschwindigkeitsstufe:
¢ ATtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Industrielle Temperaturbereiche
• Niedriger Stromverbrauch
Aktivmodus: 1 MHz, 1,8 V: 380 μA
¢ Ausgeschalteter Modus: 0,1 μA bei 1,8 V
