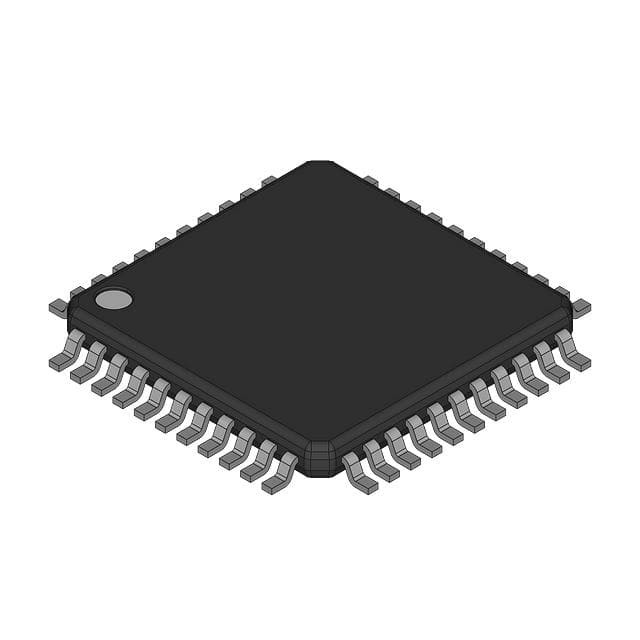

AT80C51RA2-RLTUM IC MCU 8BIT ROMLESS 44VQFP Atmel

Beschreibung

Atmel TS8xC51Rx2 ist eine leistungsstarke CMOS ROM, OTP, EPROM und ROMlose Version des 80C51 CMOS Single Chip 8-Bit Mikrocontrollers.Der TS8xC51Rx2 behält alle Funktionen des 80C51 mit erweiterter ROM/EPROM-Kapazität (16/32/64 Kbyte) bei, 256 Bytes internen RAM, ein 7-Quellen-, 4-Level-Interruptsystem, einen On-Chip-Oszillator und drei Timer/Zähler.

Eigenschaften

• 80C52 Kompatibel

4 8-Bit-E/A-Ports
3 16-Bit-Timer/Zähler
- 256 Bytes RAM für das Scratchpad
• Hochgeschwindigkeitsarchitektur
️ 40 MHz @ 5V, 30MHz @ 3V
X2 Geschwindigkeitssteigerung (6 Stunden/Maschinenzyklus)
️ 30 MHz @ 5V, 20 MHz @ 3V (Äquivalent zu
¢ 60 MHz @ 5V, 40 MHz @ 3V)
• Doppel-Datenzeiger
• ROM/EPROM auf dem Chip (16K-Bytes, 32K-Bytes, 64K-Bytes)
• On-Chip eXpanded RAM (XRAM) (256 oder 768 Bytes)
• Programmierbares Aus- und Auf-/Ab-Timer/Zähler 2
• Programmierbares Zählerarray mit
¢ Hochgeschwindigkeitsausgabe,
Vergleichen / Erfassen,
¢ Pulsbreitenmodulator,

• Hardware Watchdog Timer (einmalig aktiviert mit Reset-Out)
• 2 zusätzliche 8-Bit-E/A-Anschlüsse auf RD2 mit hohen Pin-Zahl-Paketen
• Asynchrone Portwiederherstellung
• Unterbrechungsstruktur mit
7 Unterbrechungen,

• Voll-Duplex-Verstärkte UART
¢ Feststellung von Framingfehlern
¢ automatische Adresserkennung
• Niedriges EMI (hemmt ALE)
• Leistungssteuerungsmodi
️ Leerlaufmodus
¢ Ausgeschalteter Modus
️ Abschaltflagge
• Einmaliger Modus (On-Chip Emulation)
• Stromversorgung: 4,5-5V, 2,7-5,5V
• Temperaturbereiche: Gewerblich (0 bis 70 °C)^oC) und Industrie (-40 bis 85^oC)
• Pakete: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
