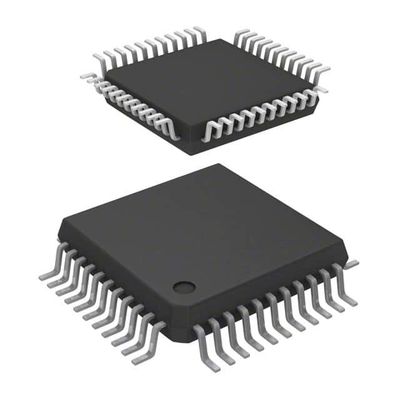

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMikroelektronik

Beschreibung

Die Geräte ST72F324L und ST72324BL sind Mitglieder der Mikrocontrollerfamilie ST7, die für mittlere Anwendungen mit 3,3 V ausgelegt sind. Verschiedene Paketoptionen bieten bis zu 32 E/A-Pins.
Alle Geräte basieren auf einem gängigen 8-Bit-Kern, verfügen über einen erweiterten Anweisungssatz und sind mit Flash- oder ROM-Programmmemory verfügbar.Die ST7-Architektur bietet Softwareentwicklern sowohl Leistung als auch FlexibilitätDie auf dem Chip befindlichen Peripheriegeräte umfassen einen A/D-Wandler, 2 Allzweck-Timer, eine SPI-Schnittstelle und eine SCI-Schnittstelle.
Zur Energieeinsparung kann der Mikrocontroller dynamisch in den WAIT-, SLOW-, ACTIVE-HALT- oder HALT-Modus wechseln, wenn die Anwendung im Leerlauf- oder Standby-Zustand ist.

Eigenschaften

■ Erinnerungen
- 8 bis 32K Dual-Volt High-Density Flash (HD Flash) oder ROM mit Ausleseschutz.
- 384 bis 1K Bytes RAM
- HDFlash-Ausdauer: 100 Zyklen, Datenspeicherung: 40 Jahre bei 85°C
■ Uhr, Wiedereinstellung und Versorgungsmanagement
¢ Uhrquellen: Kristall-/keramische Resonator-Oszillatoren, interner RC-Oszillator und Bypass für die externe Uhr
PLL für 2x-Frequenzmultiplikation
Vier Energieeinsparungsmodi: Halt, Aktivhalt, Warte und Langsam
■ Unterbrechungsmanagement
¢ Eingebettete Unterbrechungssteuerung
10 Unterbrechungsvektoren plus TRAP und RESET
- 9/6 äußere Unterbrechungslinien (auf 4 Vektoren)
■ Bis zu 32 E/A-Anschlüsse
- 32/24 multifunktionale bidirektionale I/O-Leitungen
22/17 Wechselfunktionslinien
¢ 12/10 hohe Spülleistung
■ 4 Zeitmesser
Haupt-Uhr-Controller mit Echtzeit-Basis, Piep- und Clock-out-Funktionen
Konfigurierbarer Wachhund-Timer
16 Bit Timer A mit: 1 Eingabe-Erfassung, 1 Ausgabe-Vergleich, externer Takt-Eingabe, PWM und Impulsgenerator-Modi
16 Bit Timer B mit: 2 Eingabeaufnahmen, 2 Ausgabevergleiche, PWM- und Pulsgeneratormodi
■ 2 Kommunikationsschnittstellen
¢ SPI-synchrone serielle Schnittstelle
SCI asynchrone serielle Schnittstelle
■ 1 Analog-Peripheriegerät
- 10-Bit-ADC mit bis zu 12 Eingangsanschlüssen
■ Anweisungssatz
¢ 8-Bit-Datenmanipulation
63 Grundlegende Anweisungen
17 Hauptanschlussmodi
8 x 8 Unsigned Multiply Anweisung
■ Entwicklungswerkzeuge
¢ Vollständiges Hardware-/Softwareentwicklungspaket
 Fähigkeit zur Prüfung im Kreislauf
