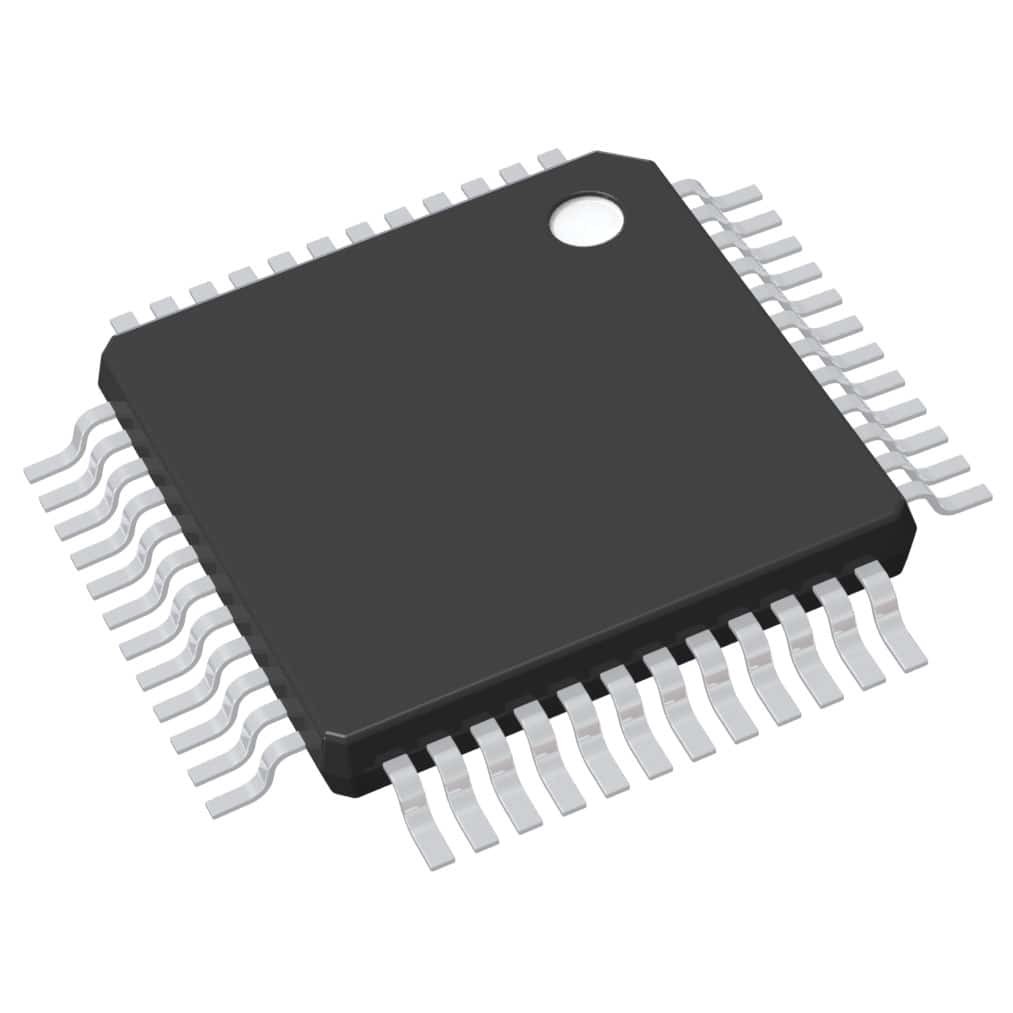

ATSAMD21G18A-AFT IC MCU 32BIT 256KB FLASH 48TQFP Mikrochip-Technologie

Beschreibung

Die Atmels SAM3U-Serie ist ein Mitglied einer Familie von Flash-Mikrocontrollern, die auf dem leistungsstarken 32-Bit-ARM Cortex-M3-RISC-Prozessor basieren.Es arbeitet mit einer Höchstgeschwindigkeit von 96 MHz und verfügt über bis zu 256 Kbyte Flash und bis zu 52 Kbyte SRAMDas Peripheriegerät umfasst einen Hochgeschwindigkeits-USB-Geräteanschluss mit eingebettetem Transceiver, einen Hochgeschwindigkeits-MCI für SDIO/SD/MMC, eine externe Bus-Schnittstelle mit NAND-Flash-Controller,bis zu 4xUSARTs (SAM3U1C/2C/4C haben 3), bis zu 2xTWI (SAM3U1C/2C/4C haben 1), bis zu 5xSPI SAM3U1C/2C/4C haben 4), sowie 4xPWM-Timer, 3xallgemeine 16-Bit-Timer, einen RTC, einen 12-Bit-ADC und einen 10-Bit-ADC.

Eigenschaften

• Kern
¢ ARM® Cortex®-M3 Revision 2.0 mit bis zu 96 MHz
¢ Speicherschutz-Einheit (MPU)
¢ Anweisungssatz Thumb®-2
• Erinnerungen
- von 64 bis 256 Kbytes eingebettete Flash, 128 Bit breiter Zugriff, Speicherbeschleuniger, Dual-Bank
¢ Von 16 bis 48 Kbyte eingebetteter SRAM mit Dual-Bank
16 Kbyte ROM mit eingebetteten Bootloader-Routinen (UART, USB) und IAP-Routinen
Static Memory Controller (SMC): Unterstützung von SRAM, NOR, NAND. NAND Flash Controller mit 4 Kbyte RAM Puffer und ECC
• System
Ein integrierter Spannungsregler für den Betrieb mit einer einzigen Energieversorgung
- POR, BOD und Watchdog für einen sicheren Neustart
- Quarz- oder Resonator-Oszillatoren: 3 bis 20 MHz Hauptleistung und optional 32,768 kHz Niedrigleistung für RTC oder Geräteklock.
Hochpräzisions 8/12 MHz-Fabrik-ausgeschnittener interner RC-Oszillator mit 4 MHz-Standardfrequenz für schnelles Gerätestart
¢ Langsamer Uhr Interner RC-Oszillator als ständige Uhr für Geräteuhr im Niedrigleistungsmodus
Eine PLL für die Geräteuhr und eine spezielle PLL für USB 2.0 High Speed Device
- bis zu 17 periphere DMA-Kanäle (PDC) und vierkantige Zentral-DMA-Kanäle
• Niedrigstrommodus
- Schlaf- und Sicherungsmodus, bis zu 2,5 μA im Sicherungsmodus
¢ Sicherungsdomain: VDDBU-Pin, RTC, 32 Sicherungsregister
¢ Ultra-niedrige Leistung RTC: 0,6 μA
• Peripheriegeräte
USB 2.0-Gerät: 480 Mbps, 4-kbyte FIFO, bis zu 7 bidirektionale Endpunkte, dedizierte DMA
- bis zu 4 USARTs (ISO7816, IrDA®, Flow Control, SPI, Manchester Support) und eine UART
¢ Bis zu 2 TWI (I2C-kompatibel), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
- 3-Kanal 16-Bit Timer/Counter (TC) für Erfassung, Vergleich und PWM
️ 4-Kanal 16-Bit-PWM (PWMC)
- 32-Bit-Echtzeit-Timer (RTT) und RTC mit Kalender- und Alarmfunktionen
- 8-Kanal 12-Bit 1MSPS ADC mit Differential-Eingabe-Modus und programmierbarer Verstärkung, 8-Kanal 10-Bit ADC
• Ein- und Ausgabe
- bis zu 96 I/O-Leitungen mit externer Unterbrechungsfähigkeit (Rand- oder Niveausensitivität), Debouncing, Fehlerfilterung und Termination von Serienwiderständen
3 32-Bit-Parallel-Eingang/Ausgang (PIO)
• Pakete
LQFP mit 100 Bleigehalten, 14 x 14 mm, Abstand 0,5 mm
- 100 Kugeln TFBGA, 9 x 9 mm, Abstand 0,8 mm
LQFP mit 144 Blei, 20 x 20 mm, Abstand 0,5 mm
- 144-Ball LFBGA, 10 x 10 mm, Abstand 0,8 mm
