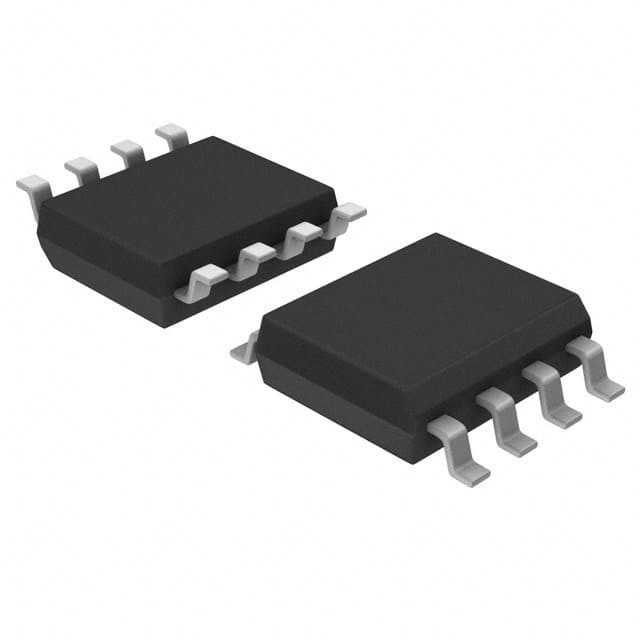

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Mikrochip-Technologie

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
120 leistungsfähige Anweisungen
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 20 MIPS Durchsatz bei 20 MHz
• Hohe Ausdauer Nichtflüchtige Speichersegmente
1K Bytes Selbstprogrammierbares Flash-Programm im System
¢ 64 Bytes EEPROM
- 64 Bytes interne Speicherleistung
Schreib-/ Löschzyklen: 10.000 Flash/100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C/100 Jahre bei 25°C (siehe Seite 6)
¢ Programmiersperre für die Selbstprogrammierung Flash & EEPROM Datensicherheit
• Peripheriene Merkmale
Ein 8-Bit-Timer/Zähler mit Prescaler und zwei PWM-Kanälen
- 4-Kanal, 10-Bit-ADC mit interner Spannungsreferenz
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
- DebugWIRE On-Chip Debug-System
¢ Programmierbar im System über SPI-Port
¢ Außen- und Innenunterbrechungen
– Low Power Idle, ADC Noise Reduction, and Power-down Modes
Erweiterte Strom-Auf-Reset-Schaltung
Programmierbarer Brow-out-Erkennungsschaltkreis mit Software-Deaktivierungsfunktion
Innenkalibrierter Oszillator
• I/O und Pakete
- 8-Pin-PDIP/SOIC: Sechs programmierbare E/A-Linien
¢ 10-pad MLF: Sechs programmierbare I/O-Linien
¢ 20-pad MLF: Sechs programmierbare I/O-Linien
• Betriebsspannung:
• Geschwindigkeitsstufe:
️ 0 ️ 4 MHz @ 1,8 ️ 5,5 V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
️ 0 ️ 20 MHz @ 4,5 ️ 5,5 V
• Industrielle Temperaturbereiche
• Niedriger Stromverbrauch
- Aktiver Modus:
• 190 μA bei 1,8 V und 1 MHz
“Leerlaufmodus:
• 24 μA bei 1,8 V und 1 MHz
