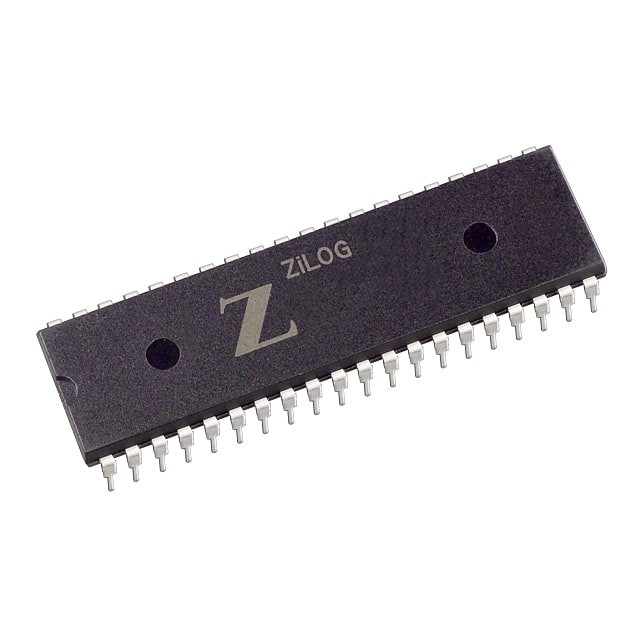

Z86E4412PSG IC MCU 8BIT 16KB OTP 40DIP Zilog

Architektonischer Überblick

Die Zilog® Z86E33/733/E34, E43/743/E44 8-Bit One-Time Programmable (OTP) Mikrocontroller sind Mitglieder der Zilog® Single-Chip Z8® MCU-Familie mit erweiterter Weckschaltung.Programmierbare Wachhund-Timer, Low Noise EMI-Optionen und einfache Hardware/Software-Systemerweiterungsmöglichkeiten.

Eigenschaften

• Normtemperatur (VCC = 3,5 V bis 5,5 V)
• Erweiterte Temperatur (VCC = 3,5 V bis 5,5 V)
• Verfügbare Pakete:
️ 28-Pin DIP/SOIC/PLCC OTP (E33/733/E34)
️ 40-Pin-DIP-OTP (E43/743/E44)
️ 44-Pin PLCC/LQFP OTP (E43/743/E44)
• Softwaregestützter Wachhund-Timer (WDT)
• Programmierbar, schieben/ziehen/öffnen
in Hafen 0, Hafen 1 und Hafen 2
• 24/32 Eingangs-/Ausgangsleitungen
• WDT-Wiederherstellung ohne Uhr
• Automatische Wiederaufnahme (POR)
• Programmierbare OTP-Optionen:
RC-Oszillator
EPROM-Schutz
¢ Automatische Schließung deaktivieren
️ Dauerhaft aktivierte WDT
¢ Rückkopplungswiderstand des Kristall-Oszillators deaktiviert

• Niedriger Stromverbrauch: 60 mW
• Schnelle Anweisungsanzeige: 0,75 μs
• Zwei Bereitschaftsmodi: HALT und STOP
• Digitale Eingänge CMOS-Level, Schmitt-Triggered
• Softwareprogrammierbarer Low EMI-Modus
• Zwei programmierbare 8-Bit-Zähler/Timer
Jeder mit einem 6-Bit-programmierbaren Prescaler
• Sechs-Vektor-Prioritätsunterbrechungen
aus sechs verschiedenen Quellen
• Zwei Vergleicher
• On-Chip-Oszillator, der einen Kristall akzeptiert,
Keramischer Resonator, LC, RC oder externer Uhrantrieb
