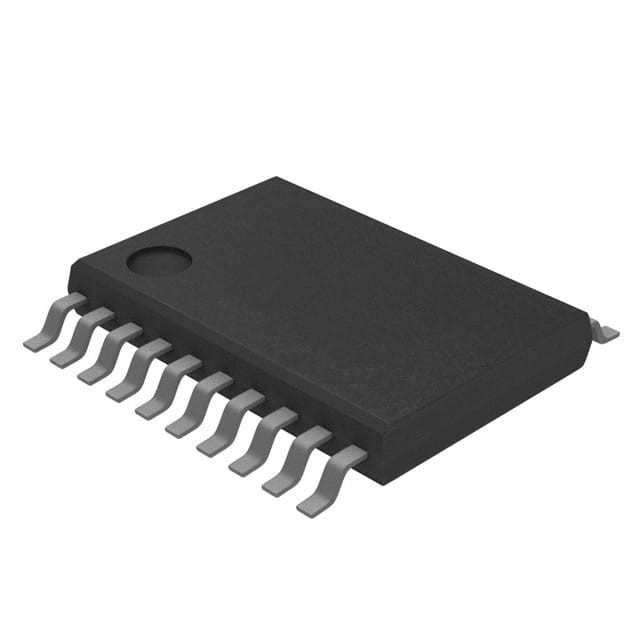

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Geräteübersicht

Die MC9S08SH8 gehören zur kostengünstigen, leistungsstarken HCS08-Familie von 8-Bit-Mikrocontroller-Einheiten (MCUs).Alle MCUs der Familie verwenden den erweiterten HCS08-Kern und sind mit einer Vielzahl von Modulen erhältlich., Speichergrößen, Speichertypen und Pakettypen.

MC9S08SH8 Merkmale

8-Bit-Zentralprozessor HCS08 (CPU)
• 40-MHz-CPU HCS08 (Zentralprozessor)
• HC08-Instruktionssatz mit zusätzlicher BGND-Instruktion
• Unterstützung von bis zu 32 Unterbrechungs-/Resetquellen

Speicher auf dem Chip

• FLASH-Lesung/Programmierung/Auslöschung bei voller Betriebsspannung und Temperatur
• Random-Access-Speicher (RAM)

Energieeinsparende Modus

• Zwei sehr geringe Leistungsstoppmodi
• Warte-Modus mit reduzierter Leistung
• Echtzeitunterbrechung bei sehr geringer Leistung für den Einsatz bei Lauf, Wartezeit und Stillstand

Optionen für die Uhrquelle

• Oszillator (XOSC) - Loop-Control Pierce-Oszillator; Kristall- oder Keramikresonator im Bereich von 31,25 kHz bis 38,4 kHz oder 1 MHz bis 16 MHz
• Internal Clock Source (ICS) ?? Internes Clock Source Modul mit einer Frequenzverriegelung (FLL), die durch interne oder externe Referenz gesteuert wird; eine präzise Beschneidung der internen Referenz erlaubt 0.2% Auflösung und 2% Abweichung von Temperatur und Spannung; unterstützt Busfrequenzen von 2 MHz bis 20 MHz.

Systemschutz

• Regelmäßig funktionierender Überwachungsrechner (COP) mit Option zur Ausführung von einer dedizierten 1-kHz-internen Uhrquelle oder Busuhr
• Niederspannungserkennung mit Reset- oder Unterbrechungsfunktion; Auswahl des Auslösers
• Illegale Erkennung des Betriebscodes mit Reset
• Illegale Adresserkennung mit Reset
• FLASH-Blockschutz

Entwicklungshilfe

• Single-Wire Hintergrund-Debug-Schnittstelle
• Fähigkeit zur Einstellung eines einzigen Ausfallpunktes während des In-Circuit-Debugs (plus zwei weitere Ausfallpunkte im On-Chip-Debug-Modul)
• On-Chip, in-Circuit Emulation (ICE) Debug-Modul mit zwei Comparatoren und neun Auslösermodi. Acht tiefe FIFO für die Speicherung von Adressänderungen und Ereignisdaten.Debug-Modul unterstützt Tag- und Force-Breakpoints.
