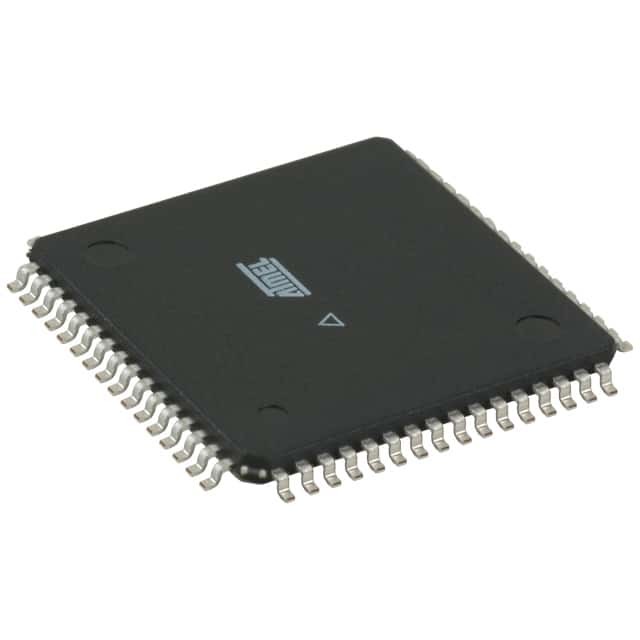

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Mikrochip-Technologie

Übersicht

Der ATmega64A ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-RISC-Architektur basiert.der ATmega64A erreicht Durchsätze von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-Atmel® AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
130 leistungsfähige Anweisungen Die meisten Einzel-Uhrzyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke + Kontrollregister für Peripheriegeräte
 Vollstatischer Betrieb
- bis zu 16 MIPS-Durchsatz bei 16 MHz
¢ Auf dem Chip 2-Zyklus-Multiplikator
• Hohe Ausdauer Nichtflüchtige Speichersegmente
64 Kbyte reprogrammierbarer Flash-Speicher im System
2 Kbyte EEPROM
4 Kbyte interne SRAM
Schreib-/ Löschzyklen: 10.000 Flash/100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C/100 Jahre bei 25°C (1)
Optional Boot Code Abschnitt mit unabhängigen Lock Bits
• In-System-Programmierung durch Boot-Programm auf dem Chip
• Richtige Lesen-Wie-Schreiben-Operation
- bis zu 64 Kbyte optionales externes Speicherplatz
Programmiersperre für die Softwaresicherheit
SPI-Schnittstelle für die Systemprogrammierung
• JTAG (IEEE Std. 1149.1 Compliant) Schnittstelle
 Grenz-Scan-Fähigkeiten nach dem JTAG-Standard
¢ umfangreiche Debug-Unterstützung auf dem Chip
¢ Programmierung von Flash, EEPROM, Sicherungen,
und Sperrbits über die JTAG-Schnittstelle
• Peripheriene Merkmale
Zwei 8-Bit-Timer/Zähler mit separaten Prescalern und Vergleichsmodus
Zwei erweiterte 16-Bit-Timer/Zähler
mit separatem Prescaler, Vergleichsmodus und Aufnahmemodus
️ Echtzeitzähler mit separatem Oszillator
Zwei 8-Bit-PWM-Kanäle
6 PWM-Kanäle mit programmierbarer Auflösung von 1 bis 16 Bits
8 Kanäle, 10-Bit-ADC
• 8 Einfachkanäle
• 7 verschiedene Kanäle
• 2 differenzielle Kanäle mit programmierbarem Gewinn (1x, 10x, 200x)
¢ Byteorientierte zweisprungige serielle Schnittstelle
¢ Dual Programmable Serial USARTs (Doppelprogrammierbare serielle USARTs)
¢ Master-Slave-SPI-Serienoberfläche
Programmierbarer Wachhund-Timer mit On-Chip-Oszillator
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter RC-Oszillator
¢ Außen- und Innenunterbrechungen
6 Schlafmodi: Leerlauf, ADC Geräuschreduktion,
Energieeinsparung, Ausgeschaltet, Standby und Erweiterung
Bereitschaft
¢ Software-Auswahlfrequenz
Mit einer Sicherung gewählte Kompatibilitätsmodus ATmega103
Global Pull-up deaktivieren
• I/O und Pakete
53 Programmierbare E/A-Leitungen
 64-Lead-TQFP und 64-Pad-QFN/MLF
• Betriebsspannungen
¥ 2,7 - 5,5 V für ATmega64A
• Geschwindigkeitsklassen
️ 0 - 16 MHz für ATmega64A
