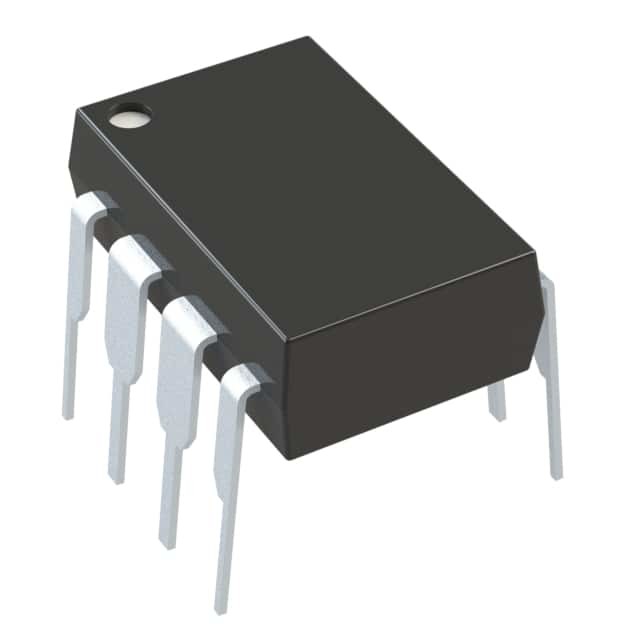

PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP Mikrochip-Technologie

Beschreibung

Der PIC12F508-I/P ist ein 8-Bit-Hochleistungs-Fully-Static-Flash-basierter CMOS-Mikrocontroller, der eine RISC-Architektur mit nur 33 Ein-Wort-/Ein-Zyklus-Anweisungen verwendet.Alle Anweisungen sind mit einem Zyklus (200 μs) ausgenommen ProgrammzweigeDie PIC12F508-Geräte bieten eine um eine Größenordnung höhere Leistung als ihre Konkurrenten.1 Code-Komprimierung über andere 8-Bit-Mikrocontroller seiner Klasse. Der einfach zu bedienende und leicht zu erinnerende Anweisungssatz reduziert die Entwicklungszeit erheblich. Ausgestattet mit speziellen Funktionen, die die Systemkosten und den Strombedarf reduzieren.Der Power-on-Reset (POR) und der Geräte-Reset-Timer (DRT) eliminieren die Notwendigkeit einer externen Reset-Schaltung.

Eigenschaften

Basiskern mit 33 Anweisungen, 2 Stack-Level
Alle Anweisungen mit einem Zyklus mit Ausnahme von Programmzweigen mit zwei Zyklen
12-Bit-Weite Anweisungen
8-Bit-Datenweg
25mA Quelle/Senkstrom E/A
Schlafstrom mit geringer Leistung (100nA)
Ein 8-Bit-Timer (TMR0)
Wache-Timer (WDT)
In-Circuit Serial ProgrammingTM (ICSPTM) -Fähigkeit
Unterstützung für In-Circuit Debugging
Programmierbarer Code-Schutz
Technologie für niedrigleistungsfähige Hochgeschwindigkeitsblitze
Vollständig statische Konstruktion

Anwendung

Die Geräte PIC12F508/509/16F505 eignen sich für Anwendungen von Körperpflegegeräten und Sicherheitssystemen bis hin zu Fernsendern/Fernempfängern mit geringer Leistung.Die Flash-Technologie ermöglicht die Anpassung von Anwendungsprogrammen (Sendercodes, Geräteneinstellungen, Empfängerfrequenzen usw.) extrem schnell und bequem.Sie machen diese Mikrocontroller perfekt für Anwendungen mit Platzbeschränkungen.Die geringen Kosten, die geringe Leistung, die hohe Leistungsfähigkeit, die einfache Bedienung und die Flexibilität der E/A machen die PIC12F508/509/16F505-Geräte sehr vielseitig, auch in Bereichen, in denen zuvor kein Mikrocontroller verwendet wurde (z. B.g., Timerfunktionen, Logik und PLDs in größeren Systemen und Koprozessoranwendungen).
