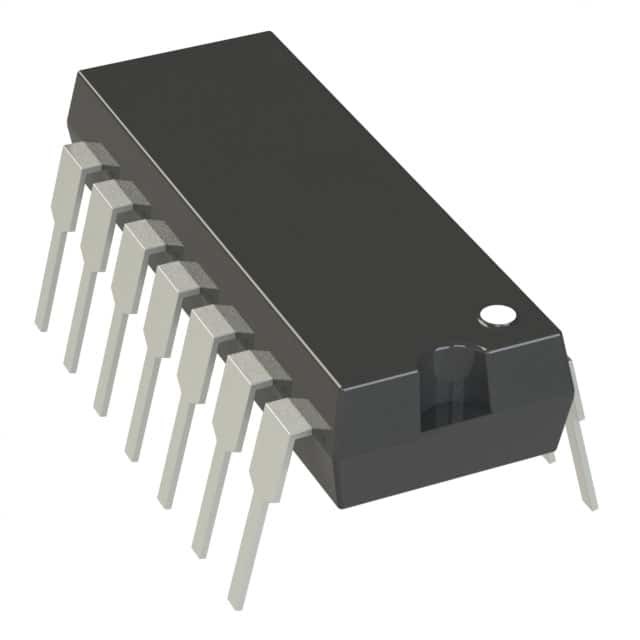

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Mikrochip-Technologie

Hochleistungs-RISC-CPU:

• Nur 35 Anweisungen zu erlernen:
- Alle Einzelzyklusanweisungen mit Ausnahme der Zweige
• Betriebsgeschwindigkeit:
- Gleichspannungs-Oszillator (DC) 20 MHz/Uhr-Eingang
- Gleichspannungszyklus ¥ 200 ns
• Fähigkeit zur Unterbrechung
• 8-stufiger Deep-Hardware-Stack
• Direkte, indirekte und relative Adressierungsarten

Spezielle Merkmale des Mikrocontrollers:

• Präzisions-Innenoszillator:
- Fabrikkalibriert auf ± 1%, typisch
- Frequenzbereich von 8 MHz bis 125 kHz
- Software-Tuning
- Zwei-Gang-Start-Modus
- Crystal-Fehlererkennung für kritische Anwendungen
- Umschalten des Taktmodus während des Betriebs zur Energieeinsparung
• Software wählbar 31 kHz interner Oszillator
• Stromsparender Schlafmodus
• Breiter Betriebsspannungsbereich (2.0V-5.5V)
• Industrielle und erweiterte Temperaturbereiche
• Wiederaufnahme des Anschlusses (POR)
• Power-up-Timer (PWRT) und Oszillator-Start-up-Timer (OST)
• Brown-out Reset (BOR) mit Software-Steuerung
• Erweiterter Low-Current Watchdog Timer (WDT) mit On-Chip-Oszillator (softwareauswählbar 268 Sekunden mit vollständigem Prescaler) mit Software-Aktivierung
• Multiplex Master Clear mit Pull-up/Input-Pin
• Programmierbarer Code-Schutz
• High Endurance Flash/EEPROM-Zelle:
- 100.000 schreiben Flash Ausdauer
- Einer.000,000 schreiben EEPROM Ausdauer
- Aufbewahrung von Flash/Daten im EEPROM: > 40 Jahre

Eigenschaften für geringe Leistung:

• Standby-Strom:
- 50 nA @ 2,0 V, typisch
• Betriebsstrom:
- 11 μA @ 32 kHz, 2,0 V, typisch
- 220 μA @ 4 MHz, 2,0 V, typisch
• Wachhund Timer aktuell:
- 1 μA @ 2,0 V, typisch
