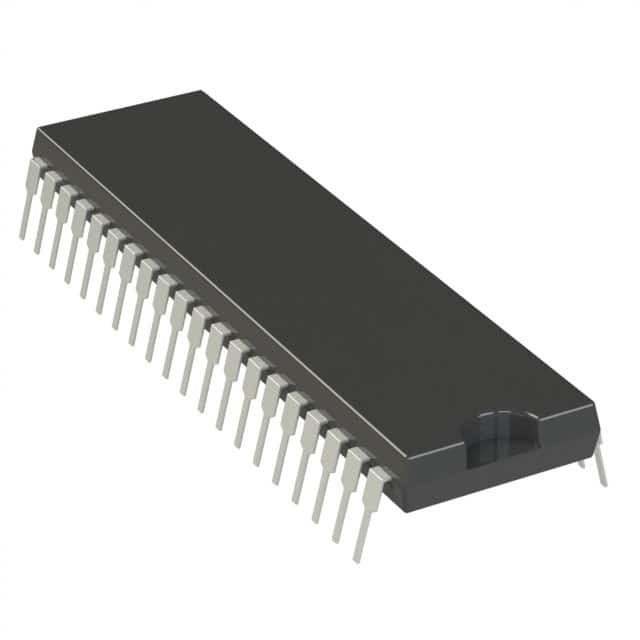

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP Mikrochip-Technologie

Übersicht

Der ATmega8515 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-RISC-Architektur basiert.Der ATmega8515 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systementwickler den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs-Low-Power AVR® 8-Bit-Mikrocontroller
• RISC-Architektur
130 leistungsfähige Anweisungen Die meisten Einzel-Uhrzyklus-Ausführung
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
- bis zu 16 MIPS-Durchsatz bei 16 MHz
¢ Auf dem Chip 2-Zyklus-Multiplikator
• Nichtflüchtige Programm- und Datenspeicher
8K Bytes selbstprogrammierbarer Flash
Ausdauer: 10.000 Schreib-/ Löschzyklen
Optional Boot Code Abschnitt mit unabhängigen Lock-Bits
In-System-Programmierung durch Boot-Programm auf dem Chip
Wahre Lese-Während-Schreiboperation
512 Bytes EEPROM
Ausdauer: 100.000 Schreib-/ Löschzyklen
512 Bytes interne SRAM
- bis zu 64K Bytes optionales externes Speicherplatz
Programmiersperre für die Softwaresicherheit
• Peripheriene Merkmale
Ein 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Erfassung
Modus
3 PWM-Kanäle
¢ Programmierbare Serien-USART
¢ Master-Slave-SPI-Serienoberfläche
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf Chip
• Besondere Merkmale des Mikrocontrollers
– Power-on Reset and Programmable Brown-out Detection
Innenkalibrierter RC-Oszillator
¢ Außen- und Innenunterbrechungen
3 Schlafmodi: Stillstand, Ausgeschaltet und Standby
• I/O und Pakete
35 programmierbare E/A-Leitungen
¢ 40-Pin-PDIP, 44-Lead-TQFP, 44-Lead-PLCC und 44-Pad-QFN/MLF
• Betriebsspannungen
¥ 2,7 - 5,5 V für ATmega8515L
- 4,5 - 5,5 V für ATmega8515
• Geschwindigkeitsklassen
️ 0 - 8 MHz für ATmega8515L
️ 0 - 16 MHz für ATmega8515
