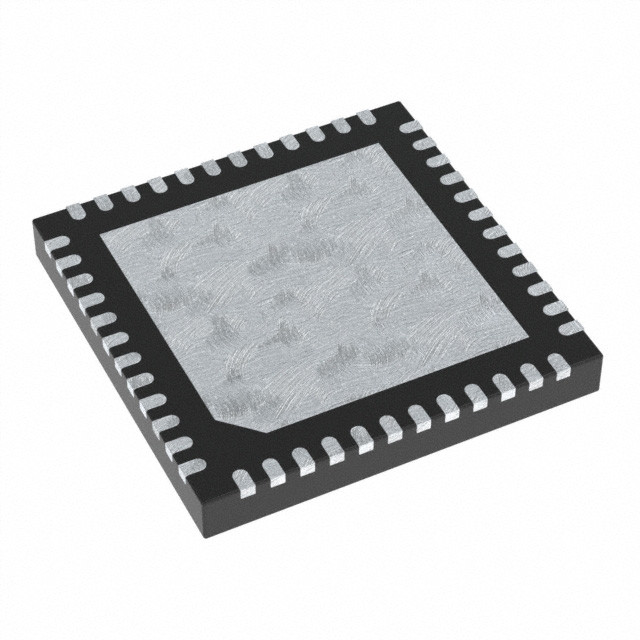

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Mikrochip-Technologie

Beschreibung

Der SAM D21/DA1 ist eine Serie von Niedrigleistungskontrollern mit dem 32-Bit-Arm® Cortex®-M0+ Prozessor und reicht von 32-Pins bis zu 64-Pins mit bis zu 256 KB Flash und 32 KB SRAM.Der SAM D21/DA1 arbeitet mit einer maximalen Frequenz von 48 MHz und erreicht 2.46 CoreMark/MHz. Sie sind für eine einfache und intuitive Migration mit identischen Peripherie-Modulen, hex-kompatiblem Code, identischer linearer Adresskarte,und verbindliche Migrationswege zwischen allen Geräten der ProduktreiheAlle Geräte umfassen intelligente und flexible Peripheriegeräte, Event-System für die Signalisierung zwischen Peripheriegeräten und Unterstützung für kapazitive Touch-Taste, Slider und Rad-Benutzeroberflächen.

Eigenschaften

• Verarbeiter
¢ Arm®
Cortex®
-M0+-CPU mit bis zu 48 MHz
• Einzyklushardware-Multiplikator
• Mikro-Spurpuffer (MTB)
• Erinnerungen
4/2/1/0.5 KB Flash-Bereich für Lesen und Schreiben (RWWEE) (nicht auf 256 KB-Geräten verfügbar)
¢ 256/128/64/32/16 KB selbstprogrammierbare Flash-System
32/16/8/4 KB SRAM-Speicher
• System

¢ interne und externe Uhroptionen mit 48 MHz-Digitalfrequenzgesperrter Schleife (DFLL48M) und 48 MHz bis 96 MHz-Fractional Digital Phase-Locked Loop (FDPLL96M)
 Außene Unterbrechungssteuerung (EIC)
16 externe Unterbrechungen
Ein nicht maskierbarer Unterbrechungsvorgang (NMI)
¢ Zwei-Pin-Schnittstelle zur Programmierung, Prüfung und Debugging von seriellen Drahtdebuggern (SWD)
• Niedrige Leistung

Schlafwandler-Peripheriegeräte
• Peripheriegeräte
Ein 12-Kanal-Direct Memory Access Controller (DMAC)
- Ein 12-Kanal-Event-System
- bis zu fünf 16-Bit-Timer/Zähler (TC), konfigurierbar als:
• Ein 16-Bit-TC mit zwei Vergleichs-/Aufnahme-Kanälen
• Ein 8-Bit-TC mit zwei Vergleichs-/Aufnahme-Kanälen
• Ein 32-Bit-TC mit zwei Vergleichs-/Aufnahme-Kanälen, wobei zwei TCs verwendet werden
- bis zu vier 24-Bit-Timer/Zähler für die Steuerung (TCC) mit erweiterten Funktionen:
• Bis zu vier Vergleichskanäle mit optionaler ergänzender Ausgabe
• Erzeugung eines synchronisierten Pulsbreitenmodulationsmusters (PWM) über Portpins hinweg
• Deterministischer Fehlerschutz, schneller Zerfall und konfigurierbare Totzeit zwischen komplementären Ausgängen
• Dithering, das die Auflösung um bis zu 5 Bit erhöht und den Quantifizierungsfehler reduziert
PWM-Kanäle mit TC- und TCC-Peripheriegeräten:
• Bis zu acht PWM-Kanäle auf jedem 24-Bit-TCC
• Bis zu zwei PWM-Kanäle auf jedem 16-Bit-TCC
• Bis zu zwei PWM-Kanäle auf jedem 16-Bit-TC
- 32-Bit-Echtzeitzähler (RTC) mit Uhr/Kalenderfunktion
️ Wachhund-Timer (WDT)
¢ Generator für CRC-32
Eine Vollgeschwindigkeits-Schnittstelle mit Universal Serial Bus (USB) 2.0 (12 Mbps)
• Eingebettete Host- und Gerätefunktion
• Acht Endpunkte
- bis zu sechs serielle Kommunikationsschnittstellen (SERCOM), die jeweils als
• USART mit Full-Duplex- und Single-Wire-Half-Duplex-Konfiguration
• I2C bis 3,4 MHz
• SPI
• LIN-Kunde
Ein zweikanaliges Inter-IC-Sound (I2S) -Interface
Ein 12-Bit-Analog-Digital-Wandler (ADC) mit bis zu 20 Kanälen
• Differentielle und einseitige Eingabe
• 1/2x bis 16x programmierbares Gewinnstadium
• Automatische Ausgleichs- und Gewinnfehlerkompensation
• Übersampling und Dezimierung in der Hardware zur Unterstützung von 13-, 14-, 15- oder 16-Bit-Auflösungen
¢ 10-Bit-Digital-Analog-Wandler (DAC) mit einer Geschwindigkeit von 350 kps
- bis zu vier Analogvergleicher (AC) mit Fenstervergleiche
¢ Peripherie-Touch-Controller (PTC)
• Kapazitive Berührung und Näherungsmessung bis zu 256 Kanäle
• Ein- und Ausgabe
- bis zu 52 programmierbare I/O-Pins
• Qualifikation
️ SAM D21 AEC-Q100 Klasse 1 (-40 °C bis 125 °C)
¢ SAM DA1 AEC-Q100 Klasse 2 (-40 °C bis 105 °C)
• Mit SAM D20 kompatibel
• Pakete
️ 64-Pin-TQFP, QFN, UFBGA
️ 48-Pin-TQFP, QFN
️ 45-Pin-WLCSP
¢ 35-Pin-WLCSP
️ 32-Pin-TQFP, QFN
• Betriebsspannung
¢ SAM D21: 1,62 V ¢ 3,63 V
¢ SAM DA1: 2,7 V - 3,63 V
