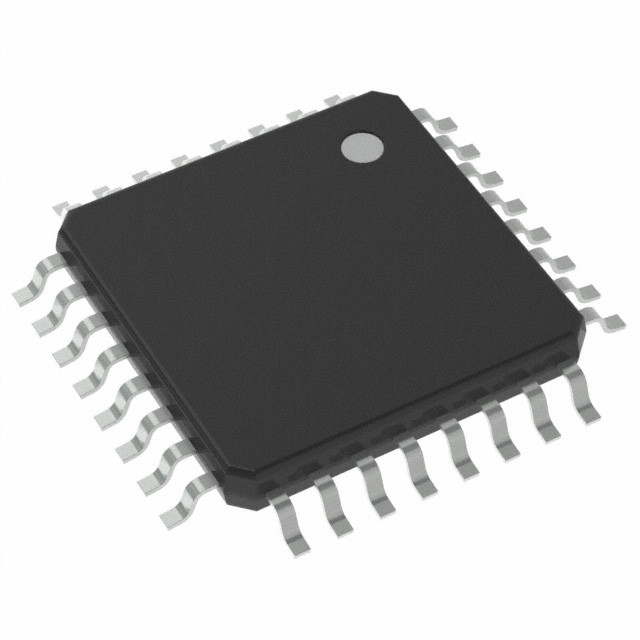

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Mikrochip-Technologie

Übersicht

Der ATtiny48/88 ist ein leistungsstarker CMOS 8-Bit-Mikrocontroller, der auf der AVR-erweiterten RISC-Architektur basiert.Der ATtiny48/88 erreicht Durchsatzraten von 1 MIPS pro MHz, so dass der Systemdesigner den Stromverbrauch im Vergleich zur Verarbeitungsgeschwindigkeit optimieren kann.

Eigenschaften

• Hochleistungs- und Niedrigleistungs-AVR® 8-Bit-Mikrocontroller
• Erweiterte RISC-Architektur
¢ 123 Leistungsfähige Anweisungen ¢ Ausführung der meisten Einzel-Uhrzyklus
32 x 8 Arbeitsregister für allgemeine Zwecke
 Vollstatischer Betrieb
• Nichtflüchtige Speichersegmente mit hoher Langlebigkeit
4K/8K-Bytes selbstprogrammierbarer Flash-Programmmemorie im System
¢ 64/64 Bytes EEPROM
¢ 256/512 Bytes Internes SRAM
Schreib-/ Löschzyklen: 10.000 Flash/100.000 EEPROM
Aufbewahrung der Daten: 20 Jahre bei 85°C / 100 Jahre bei 25°C
Programmiersperre für die Softwaresicherheit
• Peripheriene Merkmale
Ein 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus
Ein 16-Bit-Timer/Zähler mit Prescaler, und Vergleichen und Erfassen Modes
6 oder 8 Kanal 10-Bit ADC
¢ Master-Slave-SPI-Serienoberfläche
️ Byteorientierte 2-drahtartige Serienschnittstelle (Philips I2C-kompatibel)
Programmierbarer Wachhund-Timer mit separatem Oszillator auf dem Chip
Analog-Vergleicher auf dem Chip
¢ Unterbrechen und Aufwachen beim Pinnwechsel
• Besondere Merkmale des Mikrocontrollers
DebugWIRE On-Chip-Debug-System
¢ Programmierbar im System über SPI-Port
– Power-On Reset and Programmable Brown-Out Detection
Innenkalibrierter Oszillator
¢ Außen- und Innenunterbrechungen
3 Schlafmodi: Stillstand, ADC Geräuschreduktion und Stromausfall
¢ Temperatursensor auf dem Chip
• I/O und Pakete
- 24 programmierbare E/A-Leitungen:
• 28-Pin-PDIP
• 28-Pad QFN/MLF
- 28 programmierbare I/O-Leitung:
• 32-Lead TQFP
• 32-Pad QFN/MLF
• UFBGA mit 32 Kugeln
• Betriebsspannung:
¥ 1,8 ¥ 5,5 V
• Temperaturbereich:
-40°C bis +85°C
• Geschwindigkeitsstufe:
️ 0 ️ 4 MHz @ 1,8 ️ 5,5 V
️ 0 ️ 8 MHz @ 2,7 ️ 5,5 V
️ 0 ️ 12 MHz @ 4,5 ️ 5,5 V
• Niedriger Stromverbrauch
Aktivmodus: 1 MHz, 1,8 V: 240 μA
️ Abschaltmodus: 0,1 μA bei 1,8 V
