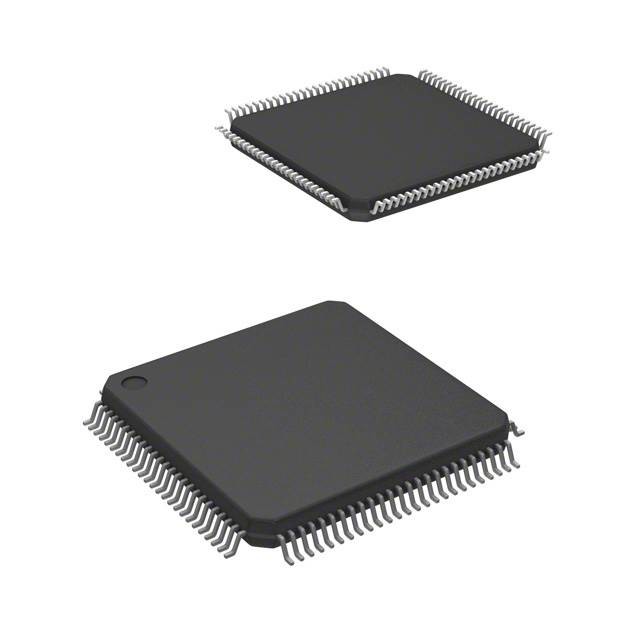

ATSAM3S8CA-AU IC MCU 32BIT 512KB FLASH 100LQFP Mikrochip-Technologie

Beschreibung von SAM3S

Die Atmels SAM3S-Serie ist ein Mitglied einer Familie von Flash-Mikrocontrollern, die auf dem leistungsstarken 32-Bit-ARM Cortex-M3-RISC-Prozessor basieren.Es arbeitet mit einer Höchstgeschwindigkeit von 64 MHz und verfügt über bis zu 256 Kbyte Flash und bis zu 48 Kbyte SRAMDas Peripheriegerät umfasst einen Vollgeschwindigkeits-USB-Geräteanschluss mit eingebettetem Transceiver, einen Hochgeschwindigkeits-MCI für SDIO/SD/MMCmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, PSRAM, NOR Flash, LCD Modul und NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, ein I2S sowie 1 PWM-Timer, 6x allgemeine 16-Bit-Timer, ein RTC, ein ADC,mit einer Leistung von mehr als 10 Watt,.

Eigenschaften

• Kern
¢ ARM® Cortex®-M3 Revision 2.0 mit bis zu 64 MHz
¢ Speicherschutz-Einheit (MPU)
¢ Anweisungssatz Thumb®-2
• Pin-to-pin kompatibel mit alten AT91SAM7S-Produkten (48- und 64-Pin-Versionen)
• Erinnerungen
- von 64 bis 256 Kbytes eingebetteter Flash, 128 Bit-Weitzugriff, Speicherbeschleuniger, einzelne Ebene
¢ Von 16 bis 48 Kbyte eingebetteter SRAM
16 Kbyte ROM mit eingebetteten Bootloader-Routinen (UART, USB) und IAP-Routinen
- 8-Bit-statischer Speichercontroller (SMC): Unterstützung von SRAM, PSRAM, NOR und NAND Flash
¢ Speicherschutz-Einheit (MPU)
• System
Ein integrierter Spannungsregler für den Betrieb mit einer einzigen Energieversorgung
 Power-on-Reset (POR), Brown-out Detector (BOD) und Watchdog für einen sicheren Betrieb
- Quarz- oder Keramik-Resonator-Oszillatoren: Hauptleistung von 3 bis 20 MHz mit Ausfallerkennung und optionale Niedrigleistung von 32,768 kHz für RTC oder Geräteuhr
- Hochpräzisions 8/12 MHz-Fabrik-geschnittener interner RC-Oszillator mit 4 MHz Standardfrequenz für den Gerätestart.
¢ Langsamer Uhr Interner RC-Oszillator als dauerhafte Geräteuhr im Niedrigleistungsmodus
- zwei PLL bis zu 130 MHz für Geräteklock und für USB
Temperaturmessgerät
- bis zu 22 periphere DMA-Kanäle (PDC)
• Niedrigstrommodus
¢ Schlaf- und Sicherungsmodus, bis zu 3 μA im Sicherungsmodus

• Peripheriegeräte
USB 2.0-Gerät: 12 Mbps, 2668 Byte FIFO, bis zu 8 bidirektionale Endpunkte.
- bis zu 2 USARTs mit ISO7816, IrDA®, RS-485, SPI, Manchester und Modem-Modus
Zwei 2-Draht-UARTs
- bis zu 2 zwei-draht-Schnittstellen (I2C-kompatibel), 1 SPI, 1 serieller synchroner Controller (I2S), 1 High-Speed-Multimedia-Karten-Schnittstelle (SDIO/SD-Karte/MMC)
- bis zu 6 dreikanalige 16-Bit-Timer/Zähler mit Aufnahme-, Wellenform-, Vergleichs- und PWM-Modus. Quadrature Decoder Logic und 2-Bit-Grey Up/Down-Zähler für Stepper Motor
4 Kanal 16-Bit-PWM mit ergänzender Ausgabe, Fehler-Eingabe, 12-Bit-Dead-Time-Generator-Zähler für Motorsteuerung
- 32-Bit-Echtzeit-Timer und RTC mit Kalender- und Alarmfunktionen
- bis zu 15 Kanäle, 1Msps ADC mit Differential-Eingabe-Modus und programmierbarem Verstärkungsstadium
Ein 2-Kanal 12-Bit 1Msps DAC
Ein Analog-Vergleicher mit flexibler Auswahl des Eingangs, Fenstermodus, Auswahlbarer Eingangshysteresis
¢ 32-Bit-Zyklische Redundanzüberprüfungsberechnungs-Einheit (CRCCU)
• Ein- und Ausgabe
- bis zu 79 I/O-Leitungen mit externer Unterbrechungsfähigkeit (Rand- oder Niveausensibilität), Debouncing, Glitchfilterung und Termination von Serienwiderständen
- 3 32-Bit-Parallel-Eingangs-/Ausgangs-Controller, peripherer DMA-gestützter Parallel-Aufnahme-Modus
• Pakete
LFBGA, 9 x 9 mm, Abstand 0,8 mm
- LQFP mit 64-Lead, 12 x 12 mm, Abstand 0,5 mm / QFN mit 64-Pad 9x9 mm, Abstand 0,45 mm
️ 48-Lead LQFP, 9 x 9 mm, Abstand 0,5 mm / 48-Pad QFN 7x7 mm, Abstand 0,45 mm
