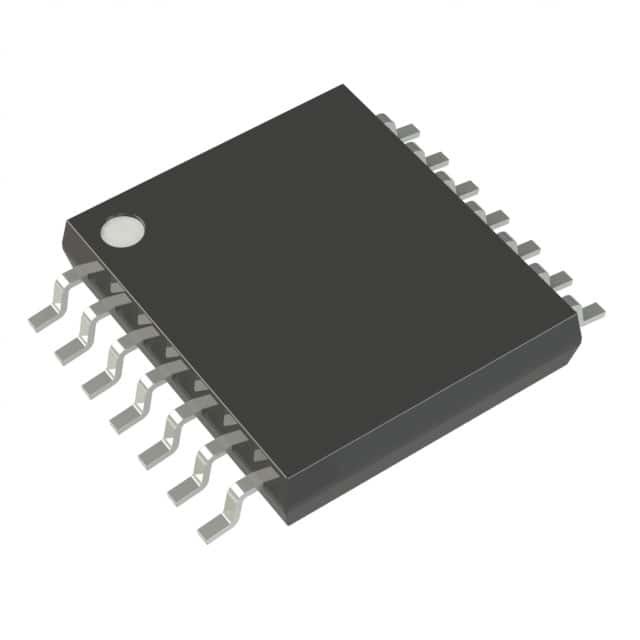

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Mikrochip-Technologie

Hochleistungs-RISC-CPU:

• C Compiler Optimierte Architektur
• Nur 49 Anweisungen
• Betriebsgeschwindigkeit:
- Gleichspannungs-Eingang von 20 MHz
- Gleichspannungszyklus ¥ 200 ns
• Fähigkeit zur Unterbrechung mit automatischem Kontextspeichern
• 16-Level-Deep-Hardware-Stack mit optionalem Reset von Überfluss/Unterfluss
• Direkte, indirekte und relative Adressmodi:
- Zwei vollständige 16-Bit-Datei-Selektionsregister (FSRs)
#NAME?

Flexible Oszillatorstruktur:

• 16 MHz Interner Oszillatorblock:
- Fabrikkalibriert auf ± 1%, typisch
- Softwaretechnisch wählbarer Frequenzbereich von 16 MHz bis 31 kHz
• 31 kHz Niedrigleistungsintern Oscillator
• Drei externe Taktmodi bis 20 MHz

Spezielle Merkmale des Mikrocontrollers:

• Betriebsspannungsbereich:
- 1,8 V bis 3,6 V (PIC16LF1503)
- 2,3 V bis 5,5 V (PIC16F1503)
• Selbstprogrammierbar unter Software-Steuerung
• Wiederaufnahme des Anschlusses (POR)
• Anschaltzeitgerät (PWRT)
• Programmierbares Niedrigleistungs-Brown-out-Reset (LPBOR)
• Erweiterter Wachhundstimer (WDT):
- Programmierbarer Zeitraum von 1 ms bis 256 s
• Programmierbarer Schutz mit Code
• In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins
• Verbesserte Niederspannungsprogrammierung (LVP)
• In-Circuit Debug (ICD) über zwei Pins
• Stromsparender Schlafmodus:
- Niedrigstrom-Schlafmodus
- Niedrigleistung BOR (LPBOR)
• Ein integrierter Temperaturanzeiger
• 128 Bytes Hochleistungs-Flash
- 100.000 schreiben Flash-Ausdauer (Minimum)

Gedächtnis:

• Lineare Programmspeicher-Adressing von 2 Kwords
• 128 Bytes lineare Datenspeicheradresse
• Hochleistungs-Flash-Datenspeicher (HEF)
- 128 Bytes bei nichtflüchtiger Datenspeicherung
- 100 000 Lösch-/Schreibzyklen

Eigenschaften von eXtreme Low-Power (XLP) (PIC16LF1503):

• Schlafstrom:
- 20 nA @ 1,8 V, typisch
• Wachhund Timer aktuell:
- 260 nA @ 1,8 V, typisch
• Betriebsstrom:
- 30 μA/MHz @ 1,8 V, typisch
(Weiter...)
