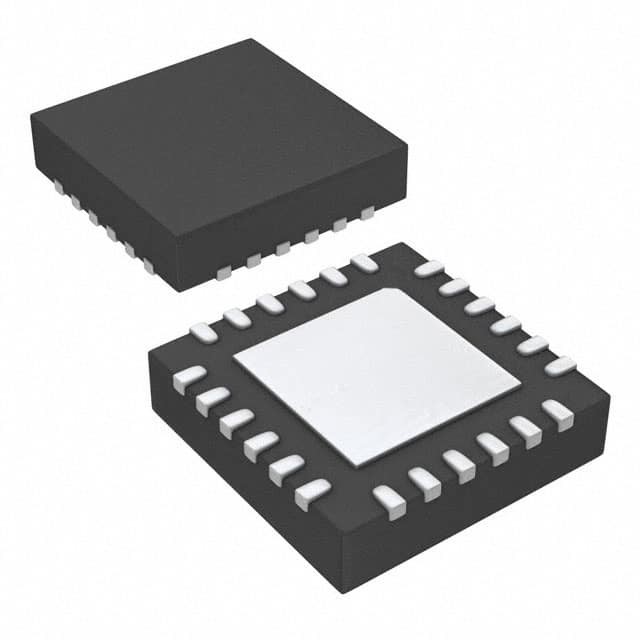

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Silicon Labs

Systemübersicht

Die C8051F93x-C8051F92x-Geräte sind voll integrierte System-on-a-Chip-MCUs mit gemischtem Signal.1 für die Auswahl spezifischer Produktmerkmale und die Bestellnummern von Teilen.

• Ein-/Doppelbatteriebetrieb mit integriertem DC-DC-Boost-Wandler.
• 8051-kompatible Mikrocontrollerkern mit Hochgeschwindigkeitsleitung (bis zu 25 MIPS)
• In-System, Vollgeschwindigkeit, nicht aufdringliche Debug-Schnittstelle (on-Chip)
• Echte 10-Bit-ADC mit einem Analog-Multiplexer mit 23 Kanälen
• 6-Bit-Programmierbarer Stromreferenz
• Präzisionsprogrammierbarer innerer Oszillator mit 24,5 MHz und Spread-Spectrum-Technologie.
• 64 kB oder 32 kB Flash-Speicher auf dem Chip
• 4352 Bytes RAM auf dem Chip
• SMBus/I2C, Erweiterte UART und zwei Erweiterte SPI-Serienschnittstellen, die in Hardware implementiert sind
• Vier allgemeine 16-Bit-Timer
• Programmierbarer Zähler/Timer-Array (PCA) mit sechs Erfassungs-/Vergleichsmodulen und
Funktion Wachhund Timer
• On-Chip Power-On-Reset, VDD-Monitor und Temperatursensor
• Zwei On-Chip-Spannungsvergleicher mit 23 Touch Sense-Eingängen.
• 24 oder 16 Anschlüsse für E/Ausgänge (mit 5 V Toleranz)

Versorgungsspannung 0,9 bis 3,6 V

- Einzellmodus unterstützt 0,9 bis 1,8 V Betrieb
- Zwei-Zellen-Modus unterstützt 1,8 bis 3,6 V Betrieb
- eingebauter Gleichstrom­Wandler mit 1,8 bis 3,3 V Leistung für den Einsatz im Einzellmodus
- Ein integrierter LDO-Regler ermöglicht eine hohe analoge Versorgungsspannung und eine niedrige digitale Kernspannung
- 2 eingebaute Versorgungsmessgeräte (Brownout-Detektoren)

10-Bit-Analog-Digital-Wandler

- ±1 LSB INL; keine fehlenden Codes
- Programmierbarer Durchsatz bis 300 kps
- Bis zu 23 externe Eingänge
- Referenzspannung auf dem Chip
- PGA auf dem Chip erlaubt Messspannungen bis zum doppelten der Referenzspannung
- 16-Bit-Auto-Averaging-Akkumulator mit Burst-Modus
bietet eine höhere ADC-Auflösung
- Datenabhängiger Fensterunterbrechungsgenerator
#NAME?

Zwei Vergleicher

- Programmierbare Hysterese und Reaktionszeit
- als Weck- oder Resetquelle konfigurierbar
- Bis zu 23 Kapazitäts-Touch-Sens-Eingänge

6-Bit-Programmierbare Stromreferenz

- bis zu ± 500 μA. Kann als Verzerrung oder
mit einer Leistung von mehr als 50 W und

Debug auf dem Chip

- Die Debug-Schaltkreise ermöglichen Vollgeschwindigkeit.
nicht-intrusiver Debug im System (kein Emulator erforderlich)
- Bietet Bremspunkte, Eintritt
- Inspektion/Änderung von Speicher und Registern
#NAME?

Hochgeschwindigkeits-Kern 8051 μC

- Pipeline-Instruktionsarchitektur; führt 70% der
Anweisungen in 1 oder 2 Systemuhren
- bis zu 25 MIPS-Durchsatz mit 25 MHz-Uhr
#NAME?

Gedächtnis

- 4352 Bytes interne Daten RAM (256 + 4096)
- 64 kB (F93x) oder 32 kB (F92x) Flash; im System programmierbar
in 1024-Byte-Sektoren sind
in den 64 kB Geräten reserviert

Digitale Peripheriegeräte

- 24 oder 16 Anschlüsse E/A; alle 5 V tolerant mit hoher Spüle
Strom- und programmierbare Antriebskraft-Hardware
SMBusTM (I2CTM-kompatibel), 2 x SPITM und UART
gleichzeitig verfügbare serielle Ports
- Vier 16-Bit-Zähler für allgemeine Zwecke
- Programmierbares 16-Bit-Zähler/Timer-Array mit sechs
Module zum Erfassen/Vergleichen und Watchdog-Timer
- Hardware SmaRTClock arbeitet bis 0,9 V und
benötigt weniger als 0,5 μA Versorgungsstrom

Uhrquellen

- Interne Oszillatoren: 24,5 MHz, 2% Genauigkeit
unterstützt UART-Betrieb; 20 MHz niedrige Leistung
Oszillator erfordert sehr wenig Verzerrung Strom
- Externer Oszillator: Kristall-, RC-, C- oder CMOS-Uhr
- SmaRTClock-Oszillator: 32 kHz Kristall oder interne
Selbstschwingungsmodus
- kann unterwegs zwischen den Uhrquellen wechseln; nützlich
bei der Implementierung verschiedener Energiesparmodi

Verpackungen

- 32-Pin-QFN (5 x 5 mm)
- 24-Pin-QFN (4 x 4 mm)
- 32-Pin-LQFP (7 x 7 mm, leicht handlich zu löten)

Temperaturbereich: ¥40 bis +85 °C
