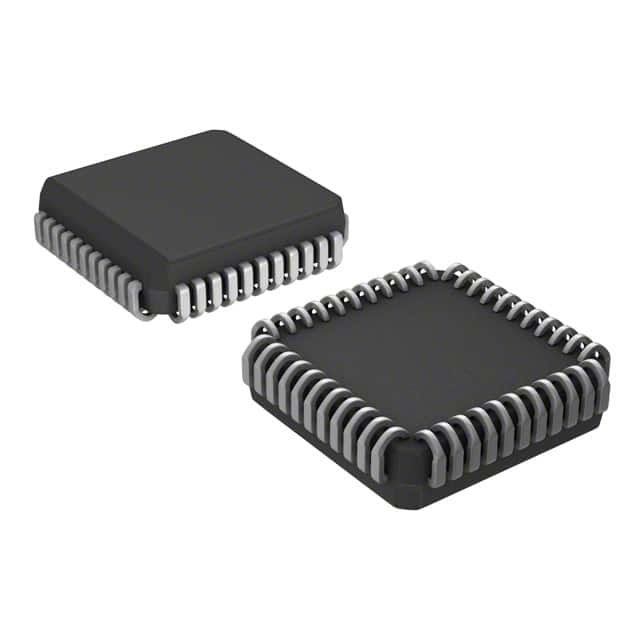

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrated

Generell beschrieben

Die DS89C430, DS89C440 und DS89C450 bieten die höchste Leistung, die in 8051-kompatiblen Mikrocontrollern verfügbar ist.Sie verfügen über neu konzipierte Prozessorkerne, die Anweisungen bis zu 12 Mal schneller als die ursprüngliche 8051 mit der gleichen Kristallgeschwindigkeit ausführen.Bei 1 Million Anweisungen pro Sekunde (MIPS) pro Megahertz wird die Geschwindigkeit der Anwendungen um das Zehnfache erhöht.die Mikrocontroller erreichen eine Leistung von 33 MIPS bei einer maximalen Taktrate von 33 MHz.

Eigenschaften

■ Hochgeschwindigkeits 8051 Architektur
Eine Uhr pro Maschine
Gleichstrom bis 33 MHz Betrieb
Einzelzyklusunterricht in 30 ns
MOVX mit variabler Länge für den Zugriff
Schnelle/langsame Peripheriegeräte
Dual-Daten-Pointer mit automatischer
Steigerung/Abnahme und Auswahl
Unterstützt vier zugeschnittene Speichermodus
■ Speicher auf dem Chip
16kB/32kB/64kB Flash Speicher
Programmierbar in Anwendungen
In-System Programmierbar über Serienanschluss
1kB SRAM für MOVX
■ 80C52 Kompatibel
8051 Pinn und Anweisungssatz kompatibel
Vier bidirektionale 8-Bit-E/A-Ports
Drei 16-Bit-Timerzähler
256 Bytes Scratchpad-RAM
■ Stromverwaltungsmodus
Programmierbarer Zeitteiler
Automatischer Hardware- und Softwareausgang
■ ROMSIZE-Funktion
Auswählen der internen Programmspeichergröße aus
0 bis 64kB
Ermöglicht den Zugriff auf die gesamte externe Speicherkarte
Dynamisch durch Software einstellbar
■ Peripheriene Eigenschaften
Zwei Full-Duplex-Serienanschlüsse
Programmierbarer Wachhund-Timer
13 Unterbrochene Quellen (sechs externe)
Fünf Schwerpunkte der Prioritäten
Zurücksetzen nach Stromausfall
Frühwarnvorkehrungen bei Stromausfall
Reduzierung von elektromagnetischen Interferenzen (EMI)

Anwendungen

Datenprotokollierung
Weiße Waren
Motorsteuerung
Magnetstreifenleser/Scanner
Telefone
Klimatisierung
Verkauf
Spielgeräte
Gebäudeenergieüberwachung und -management
Programmierbare Logikcontroller
Ununterbrochene Stromversorgung
Gebäudesicherheit und Türzugangskontrolle
Fahrzeugtextausrüstung
Verbraucherelektronik
Industrielle Steuerung und Automatisierung
