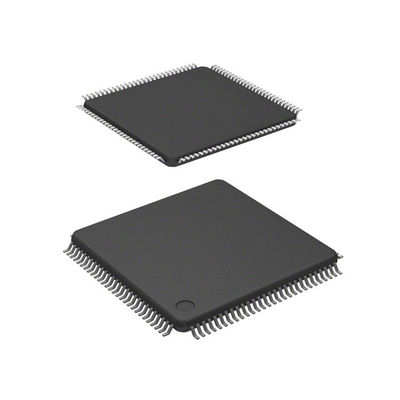

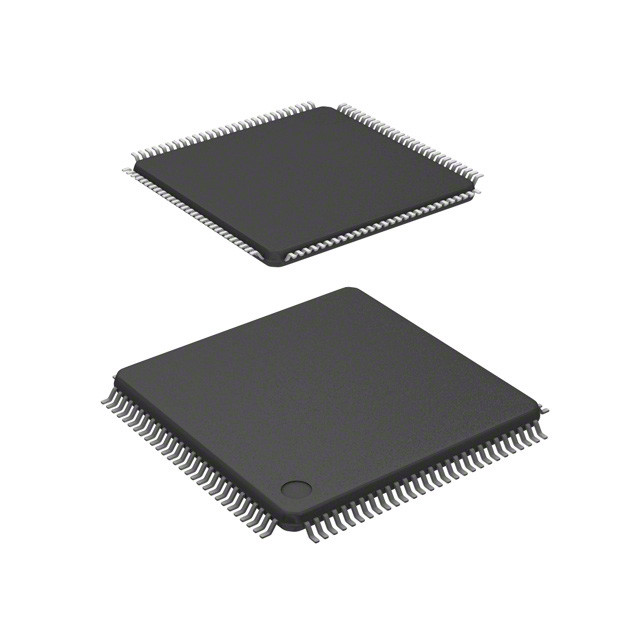

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Einleitung

Übersicht
Die MC9S12E-Familie ist eine kostengünstige MCU-Familie mit 112/80-Pins.Alle Mitglieder der MC9S12E-Familie bestehen aus Standard-Peripheriegeräten auf dem Chip, einschließlich einer 16-Bit-Zentralprozessor-Einheit (HCS12-CPU), bis zu 256K Bytes Flash EEPROM, bis zu 16K Bytes RAM, drei asynchrone serielle Kommunikationsschnittstellenmodule (SCI), eine serielle Peripherieoberflächenoberfläche (SPI), ein Inter-IC Bus (IIC),mit einer Leistung von mehr als 50 W und, ein 6-kanaler 15-Bit-Impulsmodulator mit Fehlerschutzmodul (PMF), ein 6-kanaler 8-bit-Impulsbreitenmodulator (PWM), ein 16-kanaler 10-bit-analog-digital-Wandler (ADC),und zwei 8-Bit-Digital-Analog-Wandler (DAC) mit einem KanalDie MC9S12E-Familie verfügt über vollständige 16-Bit-Datenpfade.Zusätzlich zu den auf jedem Modul verfügbaren E/A-Ports, sind 16 dedizierte I/O-Portbits mit Wake-Up-Fähigkeit aus dem STOP- oder WAIT-Modus verfügbar.Ein auf Chip-Bandgap basierender Spannungsregler (VREG) erzeugt die interne digitale Versorgungsspannung von 2.5V (VDD) von einem externen Versorgungsbereich von 3,135V bis 5,5V.

Eigenschaften

• 16-Bit-HCS12-CORE
HCS12-CPU
i. Kompatibel nach oben mit dem Anweisungssatz M68HC11
ii. Modell für das Interrupt Stacking und die Programmierung identisch mit M68HC11
iii. Anweisungswarteschlange
iv. Erweiterte indexierte Adressierung
 Modul-Mapping-Steuerung (MMC)
 Unterbrechungssteuerung (INT)
️ Hintergrund-Debug-Modul (BDM)
Debugger (DBG12) einschließlich Bruchpunkte und Trace-Buffer für den Flusswechsel
¢ Multiplexed External Bus Interface (MEBI)
• Aufwachen-Interruptions-Eingänge
- bis zu 16 Portbits für die Funktion "Wake-up-Interrupt" mit digitaler Filterung
• Speicheroptionen
¢ 32K, 64K, 128K oder 256K Byte Flash EEPROM
2K, 4K, 8K oder 16K Byte RAM
• Zwei 1-Kanal-Digital-Analog-Wandler (DAC)
- Auflösung von 8 Bit
• Analog-Digital-Wandler (ADC)
- 16-Kanal-Modul mit 10-Bit-Auflösung
 Fähigkeit zur externen Konvertierungslösung
• Drei Vierkanal-Timer (TIM)
Programmierbare Eingabe- oder Ausgabevergleichskanäle
Einfacher PWM-Modus

¢ Auswärtige Ereignisse zählen

• 6 PWM-Kanäle
 Programmierbarer Zeitraum und Arbeitszyklus
- 8 bis 6 oder 16 bis 3 Kanäle
 für jede Pulsbreite und jeden Arbeitszyklus eine separate Steuerung
️ Mittel- oder links ausgerichtete Ausgänge
Programmierbare Uhr-Selektionslogik mit einem breiten Frequenzbereich

• 6-Kanal-Impulsbreitenmodulator mit Fehlerschutz (PMF)
3 unabhängige 15-Bit-Zähler mit synchronem Modus
¢ Ergänzender Kanalbetrieb
PWM-Signale, die an Rand und Mitte ausgerichtet sind
Programmierbares Einfügen von toter Zeit

Vier Fehlerschutz-Ausgeschaltete Eingangspins

• Serielle Schnittstellen
¢ Drei asynchrone serielle Kommunikationsschnittstellen (SCI)
¢ Synchrone serielle Peripherieoberfläche (SPI)
¢ Inter-IC-Bus (IIC)
• Uhr- und Reset-Generator (CRG)
¢ Überwachung der Polizei durch Fenster
¢ Echtzeit-Unterbrechung
¢ Uhrmonitor
️ Pierce- oder Niedrigstrom-Colpitts-Oszillator

¢ Selbst-Uhr-Modus bei Abwesenheit einer externen Uhr
¢ Referenzuhr für einen Kristalloszillator mit geringer Leistung von 0,5 bis 16 MHz
• Betriebsfrequenz
50 MHz entspricht 25 MHz Busgeschwindigkeit
• Interner 2,5 V-Regler
Eintrittsspannungsbereich von 3,135 V bis 5,5 V
️ Fähigkeit zur Verwendung im Modus mit geringer Leistung
Einbeziehung von Schaltkreisen für Niederspannungsrücksetzungen (LVR)
️ Einschließlich Niederspannungsunterbrechung (LVI) -Schaltkreise
• LQFP-Paket mit 112 oder 80 Pins
- bis zu 90 I/O-Leitungen mit 5V-Eingang und Antrieb (112-Pin-Paket)
- bis zu zwei eigene 5V-Eingangsleitungen (IRQ und XIRQ)
16 3,3 V/5 V A/D-Wandler-Eingänge
• Entwicklungshilfe.

¢ Hardware-Breakpoints auf dem Chip
Verbesserte Debug-Funktionen
