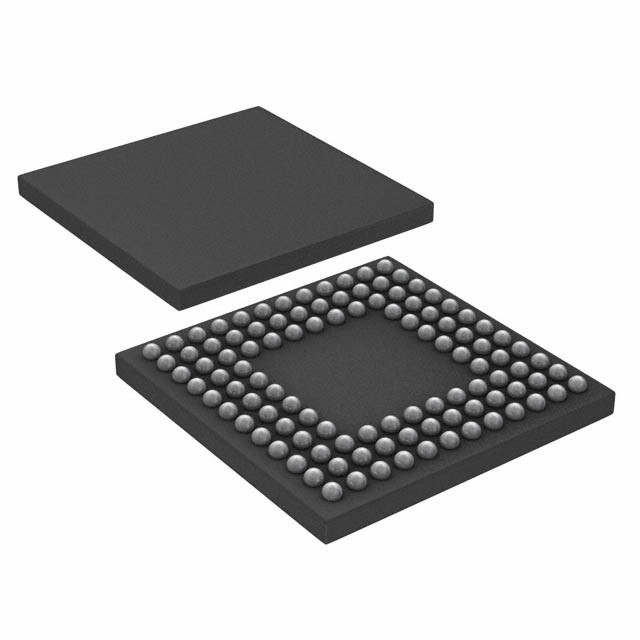

LM3S6911-IBZ50-A2 IC MCU 32BIT 256 KB FLASH 108BGA Texas Instruments

[Luminary Micro, Inc.] Das ist eine kleine Firma.

Architektonischer Überblick

Die Luminary Micro Stellaris® Mikrocontroller-Familie – die ersten ARM® CortexTM-M3-basierten Controller – bietet hochleistungsfähige 32-Bit-Computing-Anwendungen für kostensensitive eingebettete Mikrocontroller.Diese bahnbrechenden Teile bieten Kunden 32-Bit-Leistung zu einem Preis, der den älteren 8- und 16-Bit-Geräten entspricht, alles in einem Paket mit einem kleinen Fußabdruck.

Produktmerkmale

Der Mikrocontroller LM3S6965 verfügt über folgende Produktmerkmale:
■ 32-Bit-RISC-Leistung
- 32-Bit ARM® CortexTM-M3 v7M-Architektur optimiert für kleine Embedded-Footprint
Anwendungen
- System-Timer (SysT ick), der eine einfache, 24-Bit-Clear-on-Writing,
mit einem flexiblen Steuermechanismus
¢ Thumb®-kompatible Thumb-2-nur-Befehlssatz-Prozessor-Kern für hohe Code-Dichte
️ 50-MHz-Betrieb
¢ Hardware-Division und Einzyklus-Multiplikation
Ein integrierter Nested Vectored Interrupt Controller (NVIC) mit deterministischer Unterbrechung
Handhabung
38 Unterbrechungen mit acht Prioritätsstufen
- Speicherschutz-Einheit (MPU), die einen bevorzugten Modus für das geschützte Betriebssystem bietet
Funktionalität
¢ Nicht ausgerichteter Datenzugriff, der es ermöglicht, Daten effizient in den Speicher zu packen
- Atom-Bit-Manipulation (Bit-Banding), die maximale Speicherauslastung ermöglicht
und optimierte Peripherie-Steuerung
■ Inneres Gedächtnis
¢ 256 KB Einzyklus-Blitz
• Benutzerverwalteter Flashblock-Schutz auf Basis eines 2-KB-Blocks
• Benutzergesteuerte Flash-Datenprogrammierung
• Benutzerdefinierter und verwalteter Blitzschutzblock
¢ 64 KB Einzyklus-SRAM
■ Allzweck-Timer
- Vier Allzweck-Timermodule (GPTM), von denen jedes zwei 16-Bit-Timer liefert.
Jedes GPTM kann so konfiguriert werden, dass es unabhängig arbeitet:
• Als einziger 32-Bit-Timer
• Als eine 32-Bit-Echtzeit-Uhr (RTC) zur Ereigniserfassung
• Für die Pulsbreitenmodulation (PWM)
• Anlass für die Analog-Digital-Umwandlung
32 Bit Timer-Modi
• Programmierbarer einmaliger Timer
• Programmierbarer Periodimer
• Echtzeituhr, wenn eine externe 32,768-KHz-Uhr als Eingabe verwendet wird
• Benutzerfähige Verzögerung im periodischen und einmaligen Modus, wenn der Steuergerät die
CPU-Halt-Flag während des Debugs
• ADC-Ereignis-Trigger
16 Bit-Timermodus
• Allzweck-Timerfunktion mit einem 8-Bit-Prescaler
• Programmierbarer einmaliger Timer
• Programmierbarer Periodimer
• Benutzerfähige Verzögerung, wenn der Controller während des Debugs die CPU-Halt-Flagge behauptet
• ADC-Ereignis-Trigger
- 16-Bit-Eingabe- und Erfassungsmodi
• Erfassung der Eingangskantenzahl
• Eingabe-Ebene Zeit Erfassung
- 16-Bit-PWM-Modus
• Einfacher PWM-Modus mit softwareprogrammierbarer Ausgangsinversion des PWM-Signals
■ ARM FiRM-konforme Wachhund-Timer
- 32 Bit Down-Zähler mit programmierbarem Lastregister
¢ Ein separater Wachhund mit Aktivierung
- Programmierbare Interrupt-Generationslogik mit Interrupt-Masking
Schließregisterschutz vor ausgelaufener Software
¢ Zurücksetzen der Generationslogik mit einem aktivieren/deaktivieren
️ Benutzerfähige Verzögerung, wenn der Controller die CPU-Halt-Flagge während des Debugs angibt
■ 10/100 Ethernet-Steuerung
️ Entspricht der Spezifikation IEEE 802.3-2002
- Voll- und Halbduplex für den Betrieb von 100 Mbps und 10 Mbps
Ein integrierter 10/100 Mbps-Transceiver (PHY)
 automatische MDI/MDI-X-Kreuzkorrektur
Programmierbare MAC-Adresse
¢ Energieeinsparungs- und Abschaltmodi
■ Synchrone serielle Schnittstelle (SSI)
 Master- oder Slave-Operation
Programmierbares Clock-Bitrate und Präskala
- Getrennte Übertragung und Empfang von FIFOs, 16 Bits breit, 8 Stellen tief
- Programmierbares Schnittstellenbetrieb für Freescale SPI, MICROWIRE oder
Synchrone serielle Schnittstellen von Texas Instruments
- Programmierbare Datenrahmengröße von 4 bis 16 Bit
– Internal loopback test mode for diagnostic/debug testing
■ UART
3 vollständig programmierbare 16C550-UARTs mit IrDA-Unterstützung
¢ Getrennte 16x8 Sende (TX) und 16x12 Empfang (RX) FIFOs zu reduzieren
CPU-Unterbrechungsdienstladen
- Programmierbarer Baud-Rate-Generator mit Bruchteil-Teiler
- Programmierbare FIFO-Länge, einschließlich eines 1-Byte-Tiefenbetriebs, der herkömmliche
doppelt gepufferte Schnittstelle
FIFO-Triggerwerte von 1/8, 1/4, 1/2, 3/4 und 7/8
Standard-asynchrone Kommunikationsbits für Start, Stopp und Parität
¢ Erkennung von falschem Start-Bit
¢ Erzeugung und Erkennung von Linienbruch
■ ADC
¢ Ein- und Differential-Eingabe-Konfigurationen
4 10-Bit-Kanäle (Eingänge), wenn sie als Einzeldaten verwendet werden
¢ Probenquote von einer Million Proben/Sekunde
Flexible und konfigurierbare Analog-Digitalumwandlung
- Vier programmierbare Probenumwandlungssequenzen von einer bis acht Einträge lang,
mit entsprechenden Umrechnungsergebnissen FIFO
¢ Jede Sequenz, die durch Software oder interne Ereignisse ausgelöst wird (Timer, analoge Vergleicher,
PWM oder GPIO)
¢ Temperatursensor auf dem Chip
■ Analogvergleicher
Zwei unabhängige integrierte Analog-Vergleicher
¢ Konfiguratorisch für Ausgabe: Antrieb eines Ausgangspins, Erzeugung einer Unterbrechung,
oder eine ADC-Probenfolge starten
¢ Vergleichen von externen Pin-Eingängen mit externen Pin-Eingängen
interne programmierbare Spannungsreferenz

Zielanwendungen

■ Fernüberwachung
■ Elektronische Verkaufsstellen (POS)
■ Prüf- und Messgeräte
■ Netzwerkgeräte und -schalter
■ Fabrikautomation
■ HVAC und Gebäudesteuerung
■ Spielgeräte
■ Bewegungssteuerung
■ Medizinische Geräte
■ Brandschutz und Sicherheit
