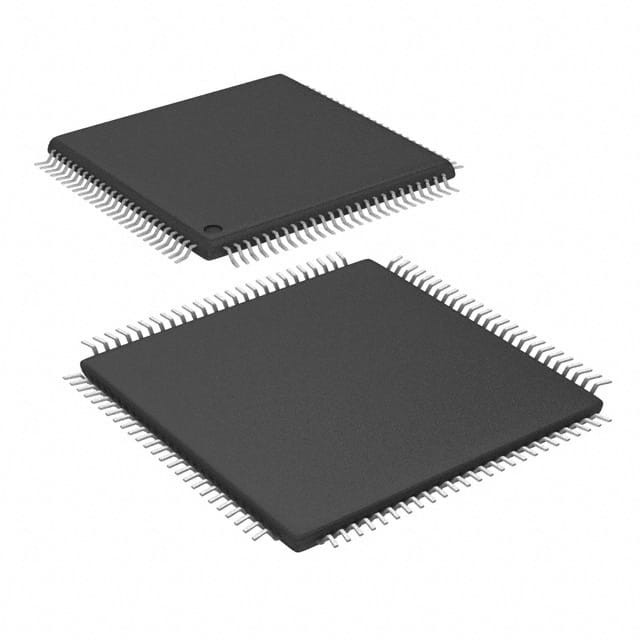

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Mikrochip-Technologie

Übersicht über das Gerät

Dieses Dokument enthält gerätebezogene Informationen für PIC32MX1XX/2XX/5XX 64/100-Pin-Geräte.

Betriebsbedingungen

• 2,3 V bis 3,6 V, -40 °C bis +105 °C (Gleichstrom bis 40 MHz),
-40 °C bis +85 °C (DC bis 50 MHz)

Kern: 50 MHz/83 DMIPS MIPS32® M4K®

• MIPS16e®-Modus für bis zu 40% kleinere Codegröße
• Codeeffiziente Architektur (C und Assembly)
• Multiplikation von 32x16 und 32x32 mit einem Zyklus (MAC)

Zeitmanagement

• 0,9% innerer Oszillator
• Programmierbare PLLs und Oszillatorklockquellen
• Ausfallsichere Uhr (FSCM)
• Unabhängiger Wachhund-Timer
• Schnelles Aufwachen und Starten

Strommanagement

• Niedrigleistungsmodus (Schlaf- und Leerlauf)
• Integrierte Anschalt-Wiederherstellung, Braunout-Wiederherstellung und High

Spannungsdetektion

• dynamischer Strom von 0,5 mA/MHz (typisch)
• 44 μA IPD-Strom (typisch)

Audio/Grafik/Touch-HMI-Eigenschaften

• Externe Grafikoberfläche mit bis zu 34 PMP-Pins
• Audiodatenübertragung: I2S, LJ, RJ, USB
• Schnittstelle zur Steuerung von Audiodaten: SPI und I2C
• Meisteruhr für Audiodaten:
- Erzeugung von Fraktionsuhrfrequenzen
- Kann mit USB-Uhr synchronisiert werden
- Kann in der Laufzeit eingestellt werden
• Ladezeitmessungseinheit (CTMU):
- Unterstützt mTouch® kapazitive Berührung
- bietet eine hochauflösende Zeitmessung (1 ns)

Erweiterte Analogfunktionen

• ADC-Modul:
- 10-Bit 1 Msps-Rate mit einem Sample und Hold (S&H)
- bis zu 48 analoge Eingänge
- Kann im Schlafmodus betrieben werden
• Flexible und unabhängige ADC-Triggerquellen
• Fähigkeit zur Temperaturmessung auf dem Chip
• Vergleicher:
- Drei Komparatormodule mit zwei Eingaben
- Programmierbare Referenz mit 32 Spannungspunkten

Zeitmesser/Ausgabevergleich/Eingabeaufnahme

• Fünf allgemeine Timer:
- Fünf 16-Bit- und bis zu zwei 32-Bit-Timer/Zähler
• Fünf Output Compare (OC) -Module
• Fünf Module für die Eingabe von Daten (Input Capture - IC)
• Peripheral Pin Select (PPS), um eine Neuaufstellung der Funktion zu ermöglichen
• Modul für Echtzeituhr und Kalender (RTCC)

Kommunikationsschnittstellen

• Vollgeschwindigkeits-OTG-Controller mit USB 2.0-Kompatibilität
• Bis zu fünf UART-Module (12,5 Mbps):
- LIN 1.2-Protokolle und IrDA®-Unterstützung
• Vier 4-drahtige SPI-Module (25 Mbps)
• Zwei I2C-Module (bis zu 1 Mbaud) mit Unterstützung von SMBus
• PPS ermöglicht eine Neuaufstellung der Funktionen
• Parallel Master Port (PMP) mit doppelten Lese-/Schreibpuffern
• Controller Area Network (CAN) 2.0B Kompatibel mit DeviceNetTM-Adressenunterstützung

Direkter Speicherzugang (DMA)

• Vier Kanäle Hardware-DMA mit automatischer Datengrößenerkennung
• 32-Bit-Programmierbare Zyklische Redundanzprüfung (CRC)
• Zwei zusätzliche Kanäle für USB
• Zwei weitere Kanäle für CAN

Eingang/Ausgang

• 10 mA oder 15 mA Quelle/Sink für Standard-VOH/VOL und bis zu 22 mA für nicht-Standard-VOH1
• 5V-Toleranz-Stifte
• Auswählbare offene Abflüsse, Zieh- und Zieh-Abflüsse
• Externe Unterbrechungen an allen I/O-Pins

Qualifikation und Unterstützung der Klasse B

• AEC-Q100 REVG (Grad 2 -40 °C bis +105 °C)
• Sicherheitsbibliothek der Klasse B, IEC 60730

Unterstützung für die Entwicklung von Debuggern

• In-Circuit- und In-Application-Programmierung
• Vierdrahtige MIPS® Erweiterte JTAG-Schnittstelle
• Unbegrenztes Programm und sechs komplexe Datenbrechpunkte
• IEEE 1149.2-kompatibles (JTAG) Grenz-Scan
