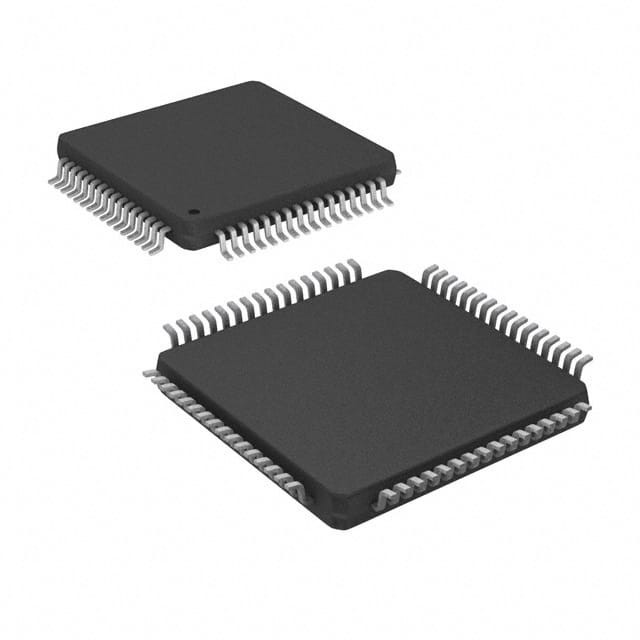

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP Mikrochip-Technologie

SAM3X/A Beschreibung

Atmel's SAM3X/A-Serie ist ein Mitglied einer Familie von Flash-Mikrocontrollern, die auf dem leistungsstarken 32-Bit-ARM Cortex-M3-RISC-Prozessor basieren.Es arbeitet mit einer Höchstgeschwindigkeit von 84 MHz und verfügt über bis zu 512 Kbyte Flash und bis zu 100 Kbyte SRAMDas Peripheriegerät umfasst einen Hochgeschwindigkeits-USB-Host- und Geräteanschluss mit eingebettetem Transceiver, einen Ethernet MAC, 2x CANs, einen Hochgeschwindigkeits-MCI für SDIO/SD/MMC,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, 5x UARTs, 2x TWIs, 4x SPIs sowie 1 PWM-Timer, 9x 32-Bit-Timer für allgemeine Zwecke, einen RTC, einen 12-Bit-ADC und einen 12-Bit-DAC.

Eigenschaften

• Kern
¢ ARM® Cortex®-M3 Revision 2.0 mit bis zu 84 MHz
¢ Speicherschutz-Einheit (MPU)
¢ Anweisungssatz Thumb®-2
- 24-Bit-SysSick-Zähler
¢ Vektorinterrupt-Steuerung
• Erinnerungen
- von 256 bis 512 Kbyte eingebettete Flash, 128-Bit-Weitzugriff, Speicherbeschleuniger, Dual Bank
¢ Von 32 bis 100 Kbyte eingebetteter SRAM mit Dual-Bank
16 Kbyte ROM mit eingebetteten Bootloader-Routinen (UART, USB) und IAP-Routinen
Static Memory Controller (SMC): Unterstützung von SRAM, NOR, NAND. NAND Flash Controller mit 4-kbyte RAM-Puffer und ECC
• System
Ein integrierter Spannungsregler für den Betrieb mit einer einzigen Energieversorgung
- POR, BOD und Watchdog für einen sicheren Neustart
Quarz- oder Keramikresonator-Oszillatoren: 3 bis 20 MHz Hauptleistung und optional 32,768 kHz Niedrigleistung für RTC oder Geräteklock.
Hochpräzisions 8/12 MHz-Fabrik-ausgeschnittener interner RC-Oszillator mit 4 MHz-Standardfrequenz für schnelles Gerätestart
¢ Langsamer Uhr Interner RC-Oszillator als ständige Uhr für Geräteuhr im Niedrigleistungsmodus
Eine PLL für die Geräteuhr und eine spezielle PLL für USB 2.0 High Speed Mini Host/Device
Temperaturmessgerät
- bis zu 17 periphere DMA-Kanäle (PDC) und 6-kanälige zentrale DMA sowie dedizierte DMA für High-Speed USB Mini Host/Device und Ethernet MAC
• Niedrigstrommodus
- Schlaf- und Sicherungsmodus, bis zu 2,5 μA im Sicherungsmodus.
Sicherungsdomain: VDDBU-Pin, RTC, acht 32-Bit-Sicherheitsregister
¢ Ultra-Niedrigleistungs-RTC
• Peripheriegeräte
USB 2.0-Gerät/Mini-Host: 480 Mbps, 4-kbyte FIFO, bis zu 10 bidirektionale Endpunkte, dedizierte DMA
- bis zu 4 USARTs (ISO7816, IrDA®, Flow Control, SPI, Manchester und LIN-Unterstützung) und eine UART
2 TWI (I2C-kompatibel), bis zu 6 SPIs, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) mit bis zu 2 Slots
9 Kanal-32-Bit-Timer/Zähler (TC) für Erfassung, Vergleich und PWM-Modus, Quadratur-Decoder-Logik und 2-Bit-Grau-Up/Down-Zähler für Schrittmotor
PWM (PWMC) mit bis zu 8-Kanal 16-Bit-PWM mit ergänzender Ausgabe, Fehler-Eingabe, 12-Bit-Taktgeneratorzähler für die Motorsteuerung
- 32-Bit-Echtzeit-Timer (RTT) und RTC mit Kalender- und Alarmfunktionen
- 16-Kanal 12-Bit 1Msps ADC mit Differential-Eingabe-Modus und programmierbarem Verstärkungsstadium
Ein 2-Kanal 12-Bit 1 Msps DAC
Ein Ethernet-MAC 10/100 (EMAC) mit dediziertem DMA
Zwei CAN-Controller mit acht Postfächern
Ein wahrer Zufallszahlengenerator (TRNG)
Schreiben von geschützten Registern
• Ein- und Ausgabe
- bis zu 103 I/O-Leitungen mit externer Unterbrechungsfähigkeit (Rand- oder Niveausensibilität), Debouncing, Glitchfilterung und Termination von Serienwiderständen
- bis zu sechs 32-Bit-Parallel-Ein-/Ausgänge (PIO)
• Pakete
LQFP mit 100 Bleigehalten, 14 x 14 mm, Abstand 0,5 mm
- 100 Kugeln LFBGA, 9 x 9 mm, Abstand 0,8 mm
LQFP mit 144 Blei, 20 x 20 mm, Abstand 0,5 mm
- 144-Ball LFBGA, 10 x 10 mm, Abstand 0,8 mm
