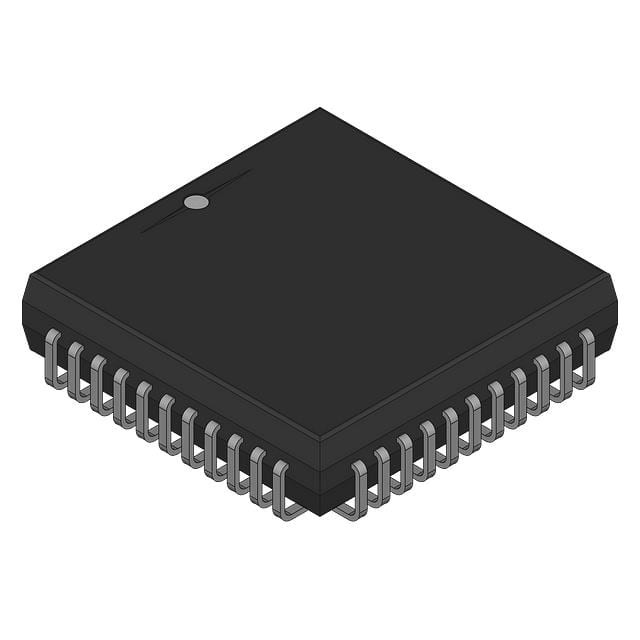

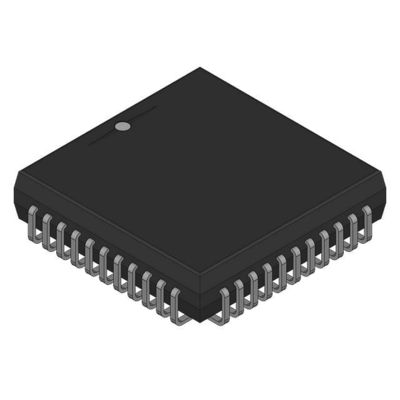

AT80C32X2-SLSUL IC MCU 8BIT ROMLESS 44PLCC Atmel

Beschreibung

TS80C52X2 ist eine leistungsstarke CMOS-ROM, OTP, EPROM und ROMlose Version des 80C51 CMOS-Einchip 8-Bit-Mikrocontrollers.
Der TS80C52X2 behält alle Funktionen des 80C51 mit erweiterter ROM/EPROM-Kapazität (8 Kbyte), 256 Bytes internem RAM, einem 6-Quellen-, 4-Level-Interruptsystem,ein On-Chip-Oszillator und drei Timer/Zähler.
Darüber hinaus verfügt der TS80C52X2 über einen doppelten Datenzeiger, einen vielseitigeren seriellen Kanal, der die Kommunikation zwischen mehreren Prozessoren erleichtert (EUART), und einen X2-Geschwindigkeitsverbesserungsmechanismus.
Die vollständig statische Konstruktion des TS80C52X2 ermöglicht es, den Systemstromverbrauch zu reduzieren, indem die Taktfrequenz auf jeden Wert gesenkt wird, auch DC, ohne Datenverlust.
Der TS80C52X2 verfügt über 2 softwaretechnisch auswählbare Modus der reduzierten Aktivität, um den Stromverbrauch weiter zu reduzieren.Der Serienanschluss und das Unterbrechungssystem sind noch in Betrieb. Im Ausfallmodus wird der RAM gespeichert und alle anderen Funktionen sind inoperativ.

Eigenschaften

• 80C52 Kompatibel
8051 Pinn und Anleitung kompatibel
4 8-Bit-E/A-Ports
3 16-Bit-Timer/Zähler
256 Bytes Scratchpad-RAM
• Hochgeschwindigkeitsarchitektur
• 40 MHz bei 5V, 30 MHz bei 3V
• X2 Geschwindigkeitsverbesserungsfähigkeit (6 Stunden/Maschinenzyklus)
- 30 MHz bei 5V, 20 MHz bei 3V (Äquivalent zu 60 MHz bei 5V, 40 MHz bei 3V)
• Doppel-Datenzeiger
• ROM/EPROM auf dem Chip (8Kbyte)
• Programmierbares Aus- und Auf-/Ab-Timer/Zähler 2
• Asynchrone Portwiederherstellung
• Unterbrechungsstruktur mit
6 Unterbrechungsquellen
– 4 Level Priority Interrupt System
• Voll-Duplex-Verstärkte UART
Ermittlung von Rahmenfehlern
Automatische Adresserkennung
• Niedriges EMI (Inhibitor von ALE)
• Leistungssteuerungsmodi
️ Leerlaufmodus
️ Ausgeschalteter Modus
️ Abschaltflagge
• Einmalmodus (Emulation auf dem Chip)
• Stromversorgung: 4,5 - 5,5 V, 2,7 - 5,5 V
• Temperaturbereiche: Gewerbliche (0 bis 70 °C) und industrielle (-40 bis 85 °C)
• Pakete: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 Fußabdruck)
