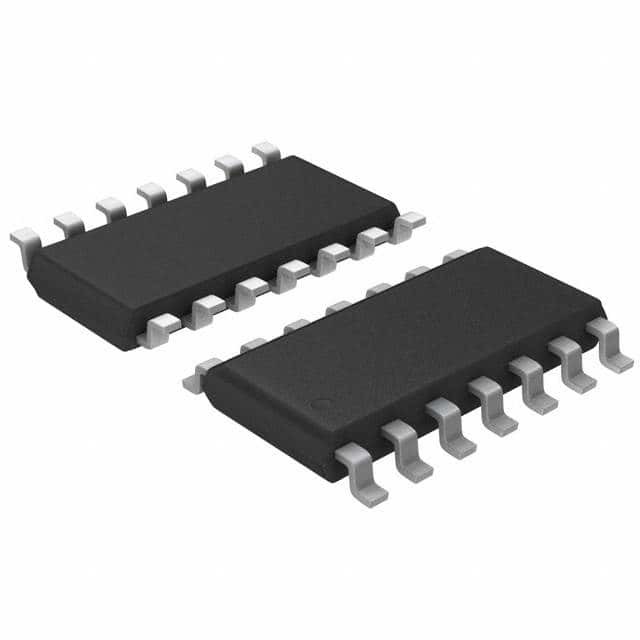

8 biss Mikroregler IC, ATTINY44A-SSU grundlegende integrierte Schaltung der Induktions-4KB

Eigenschaften

• Hochleistung, 8-Bit-Mikroregler der geringen Energie AVR®
• Moderne RISC-Architektur
– 120 starke Anweisungen – die meiste einzelne Taktzyklus-Durchführung
– 32 x 8 universelle Arbeitsregister
– Völlig statische Operation
• Hohe Ausdauer, Permanentspeicher-Segmente
– Bytes 2K/4K/8K des In-Systems, Selbst-programmierbares grelles Programm-Gedächtnis
• Ausdauer: 10.000 schreiben Sie/Löschen-Zyklen
– 128/256/512 Bytes des In-Systems programmierbares EEPROM
• Ausdauer: 100.000 schreiben Sie/Löschen-Zyklen
– 128/256/512 Bytes von internem SRAM
– Daten-Zurückhalten: 20 Jahre an 85°C/100 Jahre an 25°C
– Programmierungsverschluß für Selbst-Programmierungsblitz-u. EEPROM-Datensicherheit
• Zusatzeigenschaften
– Ein 8-Bit-- und ein 16-Bit-Timer/Zähler mit zwei PWM-Kanälen, jeder
– 10 Bit ADC
• 8 unsymmetrische Kanäle
• 12 Differenzial ADC-Kanal passt mit programmierbarem Gewinn zusammen (1x/20x)
– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip Oszillator
– Auf-Chip analoger Komparator
– Serielle allgemeinhinschnittstelle
• Spezielle Mikroregler-Eigenschaften
– debugWIRE Auf-Chip prüfen System aus
– In-System programmierbar über SPI-Hafen
– Interne und externe Unterbrechungs-Quellen
• Pin Change Interrupt auf 12 Stiften
– Leerlauf der geringen Energie, ADC-Schalldämpfung, Bereitschaft und Abschaltungs-Modi
– Erhöht Macht-auf zurückgestelltem Stromkreis
– Programmierbare Spannungsabfall-Auswerteschaltung mit Software-Sperrungs-Funktion
– Interner kalibrierter Oszillator
– Auf-Chip Temperaturfühler
• Input/Output und Pakete
– Verfügbar in 20 Stift QFN/MLF/VQFN, 14 Stift SOIC, 14 Stift PDIP und 15 Ball UFBGA
– Zwölf programmierbare Input-/Outputlinien
• Funktionierenspannung:
– 1,8 – 5.5V
• Geschwindigkeits-Grad:
– 0 – 4 MHZ @ 1,8 – 5.5V
– 0 – 10 MHZ @ 2,7 – 5.5V
– 0 – 20 MHZ @ 4,5 – 5.5V
• Industrielle Temperaturspanne: -40°C zu +85°C
• Leistungsaufnahme der geringen Energie
– Aktiver Modus:
• µA 210 an 1.8V und an 1 MHZ
– Ruhezustand:
• µA 33 an 1.8V und an 1 MHZ
– Abschaltungs-Modus:
• 0,1 µA an 1.8V und an 25°C
