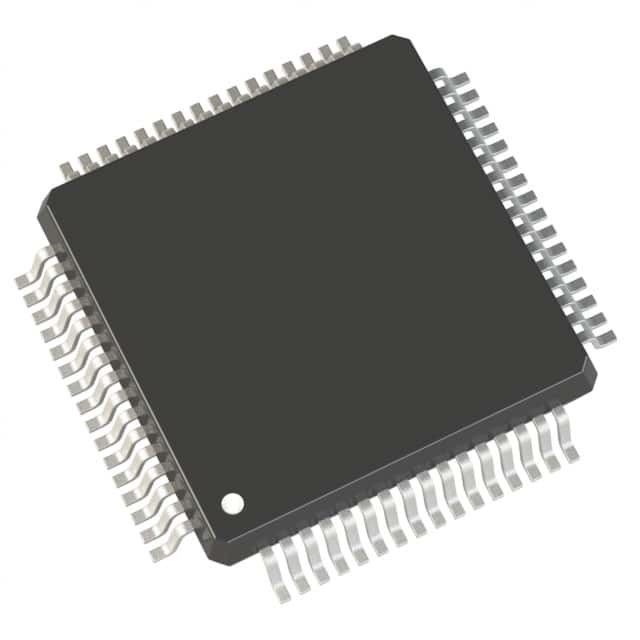

Programmierbarer Inverter-Mikroregler IC Vielzweck-STM32F091RCT6

Beschreibung

Die STM32F091xB-/xCmikroregler haben einen leistungsstarken 32-Bit-RISC Kern ARM® Cortex®-M0, der an bis 48 MHZ, eingebettete Hochgeschwindigkeitslagerung (bis 256 Kbytes vom Flash-Speicher und 32 Kbytes von SRAM) funktioniert, und eine breite Palette von verbesserten Peripherie- und von I/Os. Standardkommunikationsschnittstellen (zwei I2Cs, zwei SPIs/ein I2S, ein HDMI CEC und bis acht USARTs) werden sowie eine DOSE, eine 12 Bit ADC, ein 12 Bit DAC mit zwei Kanälen, sieben 16-Bit-Timer, ein 32-Bit-Timer und ein Timer der Modernsteuerung PWM versehen.

Die STM32F091xB-/xCmikroregler funktionieren im °C -40 bis +85 und -40 bis +105 °C Temperaturspannen, wenn eine Stromversorgung von 2,0 reicht, bis 3,6 V. Eine verschiedene Strecke der Machteinsparungseinstellungen ermöglicht der Entwicklung von Niederleistungsanwendungen.

Die STM32F091xB-/xCmikroregler sind in sieben verschiedenen Paketen verfügbar, die von 48 bis 100 Stifte, mit einer Würfelform reichen, die auf Anfrage verfügbar ist. Verschiedene Sätze Peripherie sind abhängig von dem Gerät eingeschlossen.

Diese Eigenschaften stellen die STM32F091xB-/xCmikroregler passend für eine breite Palette von Anwendungen, einschließlich Anwendungssteuerung und Benutzerschnittstellen, Handgeräte, A-/Vempfänger und digitale Fernseh-, PC-Peripherie-, Spiel und GPS-Plattformen, industrielle Anwendungen, PLCs, Inverter, Drucker, Scanner, Warnungssysteme, Videowechselsprechanlagen und HVACs her.

Eigenschaften

• Kern: ARM® 32-Bit--Cortex®-M0 CPU, Frequenz bis 48 MHZ
• Gedächtnisse
– 128 bis 256 Kbytes des Flash-Speichers
– 32 Kbytes von SRAM mit HW-Parität
• Berechnungseinheit zyklischer Blockprüfung
• Zurückstellen- und Energiemanagement
– Digital- u. I-/Osversorgung: VDD = 2,0 V bis 3,6 V
– Analoge Versorgung: VDDA = VDD zu 3,6 V
– Macht-auf/des Abschaltung Zurückstellen (POR/PDR)
– Programmierbarer Spannungsprüfer (PVD)
– Modi der geringen Energie: Schlaf, Halt, Bereitschaft
– VBAT-Versorgung für RTC und Ersatzregister
• Uhrmanagement
– 4 bis 32-MHZ-Quarzoszillator
– 32 kHz-Oszillator für RTC mit Kalibrierung
– Interne 8 MHZ RC mit Wahl x6 PLL
– Interner 40 Oszillator kHz RC
– Interner 48 MHZ-Oszillator mit der automatischen Zutat basiert auf Außensynchronisierung
• Bis 88 schnelle I/Os
– Alles mappable auf externen Interrupt-Vektoren
– Bis 69 I/Os mit Fähigkeit 5V-tolerant und 19 mit unabhängiger Versorgung VDDIO2
• 12 Kanal DMA-Controller
• Ein 12 Bit, 1,0 µs ADC (bis 16 Kanäle)
– Umwandlungsstrecke: 0 bis 3,6 V
– Unterschiedliche analoge Versorgung: 2,4 V bis 3,6 V
• Ein 12 Konverter des Bits D/A (mit 2 Kanälen)
• Zwei schnelle analoge Niederleistungskomparatoren mit programmierbarem Input und Ertrag
• Bis 24 kapazitive Abfragungskanäle für touchkey, lineare und Drehnoten-Sensoren
• Kalender RTC mit Warnung und periodischem Wecken vom Halt/von der Bereitschaft
• 12 Timer
– Ein 16-Bit-modernsteuerungstimer für 6 Ertrag des Kanals PWM
– Eine 32-Bit-- und sieben 16-Bit-Timer, mit bis 4 IC/OC, OCN, verwendbar zu IR-Steuerung decodierend oder DAC-Steuerung
– Unabhängig- und SystemZeitüberwachungen
– SysTick-Timer
• Kommunikationsschnittstellen
– Zwei I2C-Schnittstellen, die Einstellung schnell plus stützen (1 Mbit/s) mit 20 gegenwärtige Wanne MAs, einen Unterstützungsmbus/pmbus und Wecken
– Bis acht USARTs stützende synchrone SPI und Modemvorlagensteuerung, drei mit Schnittstelle ISO7816, LIN, IrDA, Selbstbaudentdeckung und Weckeneigenschaft
– Zwei SPIs (18 Mbit/s) mit 4 bis 16 programmierbaren gebissenen Rahmen und mit I2S-Schnittstelle multiplexten
– DOSEN-Schnittstelle
• HDMI CEC-Wecken auf Titelaufnahme
• Seriendraht prüfen aus (SWD)
• 96 Bit einzigartige Identifikation
• Alle Pakete ECOPACK®2
