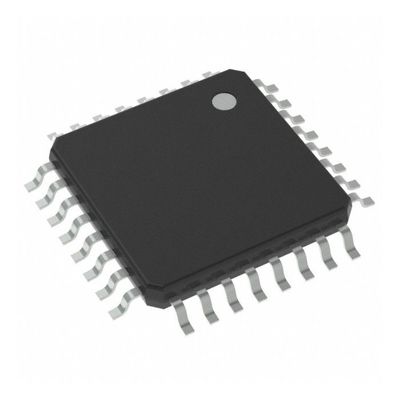

Bit 16KB integrierter Schaltung ATMEGA16U2-AU 8 16MHz MCU einzelner BLITZ

Überblick

Das ATmega8U2/16U2/32U2 ist ein Niederleistungs-CMOS, den der 8-Bit-Mikroregler, der auf dem AVR basierte, RISC-Architektur erhöhte. Indem es starke Anweisungen in einem einzelnen Taktzyklus durchführt, erzielt das ATmega8U2/16U2/32U2 die Durchsätze, die 1 MIPSS pro MHZ sich nähern, dem Systemprogrammierer erlaubend, Leistungsaufnahme gegen Verarbeitungsgeschwindigkeit zu optimieren.

Eigenschaften

• Hochleistung, 8-Bit-Mikroregler der geringen Energie AVR®
• Moderne RISC-Architektur
– 125 starke Anweisungen – die meiste einzelne Taktzyklus-Durchführung
– 32 x 8 universelle Arbeitsregister
– Völlig statische Operation
– Bis 16 MIPSS Durchsatz bei 16 MHZ
• Permanente Programm-und Daten-Gedächtnisse
– Bytes 8K/16K/32K des In-System-Selbst-programmierbaren Blitzes
– 512/512/1024 EEPROM
– 512/512/1024 internes SRAM
– Schreiben Sie/Löschen-Zyklen: 10.000 Blitz 100.000 EEPROM
– Datenzurückhalten: 20 Jahre bei 85  c 100 Jahre an 25OC (1)
– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen
In-System, das durch das Aufchip Stiefel-Programm Hardware-aktiviert nach Zurückstellen programmiert
Wahr Lesen-Während-schreiben Sie Operation
– Programmierungsverschluß für Software-Sicherheit
• Voll-Geschwindigkeit USBs 2,0 Gerät-Modul mit Unterbrechung auf Übergangsfertigstellung
– Willigt völlig mit Universalserienbus-Spezifikation Umdr. 2,0 ein
– 48 MHZ PLL für Voll-Geschwindigkeit Bus-Operation: Datentransferraten auf 12 Mbit/s
– Völlig unabhängige 176 Bytes USB DPRAM für Endpunktspeicherzuweisung
– Endpunkt 0 für Verzweigungen: von 8 bis 64 Bytes
– 4 programmierbare Endpunkte:
IN oder Heraus-Richtungen
Masse, Unterbrechung und IsochronousTransfers
Programmierbare maximale Paketgröße von 8 bis 64 Bytes
Programmierbarer einfacher oder doppelter Puffer
– Verschieben Sie/Zusammenfassungs-Unterbrechungen
– Mikroreglerzurückstellen auf USB-Bus-Zurückstellen außen trennen ab
– USB-Bus-Trennung auf Mikroregler-Antrag
• Zusatzeigenschaften
– Ein 8-Bit-Timer/widerspricht mit unterschiedlichem Prescaler und vergleicht Modus (zwei 8-Bit-PWM-Kanäle)
– Ein 16-Bit-Timer/Zähler mit unterschiedlichem Prescaler, vergleichen und nehmen Modus gefangen (drei 8-Bit-PWM-Kanäle)
– USART mit SPI-Vorlagennur Modus und Hardware-Steuerung des Datenflusses (RTS/CTS)
– Master/Slave-serielle Schnittstelle SPIs
– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip Oszillator
– Auf-Chip analoger Komparator
– Unterbrechen Sie und Weck- auf Pin Change
• Auf Chip Debug Interface (debugWIRE)
• Spezielle Mikroregler-Eigenschaften
– Macht-auf Zurückstellen und programmierbarer Spannungsabfall-Entdeckung
– Interner kalibrierter Oszillator
– Externe und interne Unterbrechungs-Quellen
– Fünf Schlaf-Modi: Leerlauf, Macht-Abwehr, Abschaltung, Bereitschaft und ausgedehnte Bereitschaft
• Input/Output und Pakete
– 22 programmierbare Input-/Outputlinien
– QFN32 (5x5mm Pakete)/TQFP32
• Funktionierenspannungen
– 2,7 - 5.5V
• Betriebstemperatur
– Industriell (- 40°C bis +85°C)
• Maximale Frequenz
– 8 MHZ an 2.7V - industrielle Strecke
– 16 MHZ an 4.5V - industrielle Strecke
Anmerkung: 1. Sehen Sie „Daten-Zurückhalten“ auf Details der Seite 6for.
