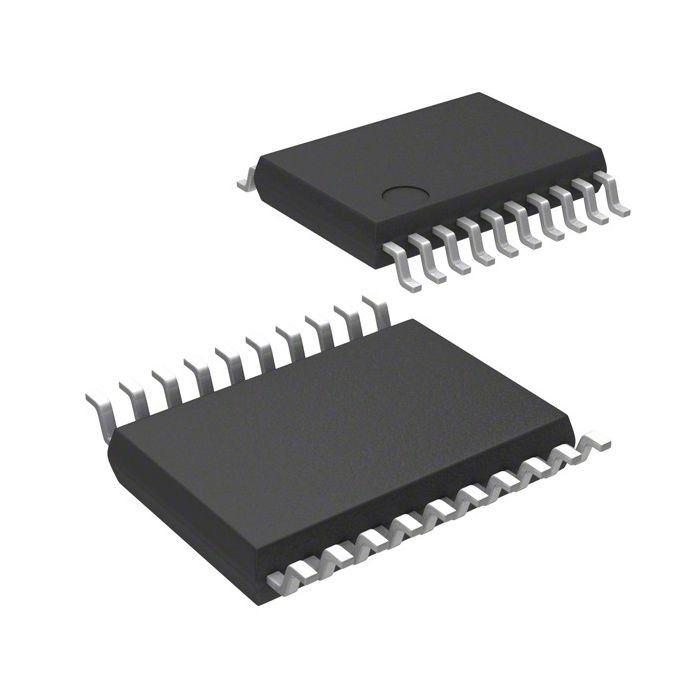

Interner MCU-Mikroregler-Einheit STM8S003F3P6 8BIT 8KB BLITZ 20TSSOP

Beschreibung STM8S003F3P6

Das STM8S003F3P6 ist eine 8-Bit-Wertlinie Mikroregler mit 8 Kbytes grellem Programmgedächtnis und eingebauten wahren Daten EEPROM. Die 8-Bit-Linie Mikroregler des Wertes STM8S003F3 haben 8 Kbytes grelles Programmgedächtnis und eingebauten wahren Daten EEPROM. Im STM8S-Mikroreglerfamilienbezugshandbuch gekennzeichnet sie als Geräte von geringer Dichte (RM0016). Die Linie Geräte des Wertes STM8S003F3 bieten die folgenden Vorteile an: Hochleistung, Rauheit und billige Systemkosten. Wahre Daten EEPROM mit bis 100000 schreiben/die Löschenzyklen, moderner Kern und die Peripherie-, die in innovative Technologie bei 16 MHZ Taktfrequenz produziert werden, dauerhaftes I/Os, unabhängige Wachhunde mit unterschiedlichen Uhrquellen und ein Uhrsicherheitsmechanismus, Gerätleistung und -beweglichkeit sicherzustellen.

STM8S003F3P6 kennzeichnet

Kern
• 16 MHZ brachten Kern STM8 mit Rohrleitung Harvard-Architektur und 3 Stadiums voran
• Erweiterter Befehlsvorrat
Gedächtnisse
• Programmgedächtnis: 8 Kbyte-Flash-Speicher; Datenzurückhalten 20 Jahre bei °C 55 nach 100 Zyklen
• RAM: 1 Kbyte
• Datengedächtnis: 128 wahre Daten EEPROM der Bytes; Ausdauer bis 100 k schreiben/Löschenzyklen
Uhr, Zurückstellen und Beschaffungsmanagement
• 2,95 Funktionierenspannung V bis 5,5 V
• Flexible Taktsteuerung, 4 Taktgeberquellen
- Niederleistungskristallresonatoroszillator
- Externes Takteingang internes, Benutzer-trimmable 16 MHZ RC
- Interne Niederleistungs-128 kHz RC
• Uhrsicherheitssystem mit Uhrmonitor
• Energiemanagement
- Niederleistungsmodi (Wartezeit, Aktivhalt, Halt)
- Schalter-wegzusatzuhren einzeln
- Dauerhaft aktiv, Niedrigverbrauch
macht-auf und Abschaltungszurückstellen
Interrupt-Management
• Genistete Unterbrechungssteuerung mit 32 Unterbrechungen
• Bis 27 externe Unterbrechungen auf 6 Vektoren

Kommunikationsschnittstellen
• UART mit Taktausgang für Gleichlaufbetrieb, SmartCard, IrDA, LIN-Vorlagenmodus
• SPI-Schnittstelle bis 8 Mbit/s
• I2C-Schnittstelle bis 400 Kbit/s
Analog-Digitalkonverter (ADC)
• 10 Bit ADC, + 1 LSB ADC mit bis 5 gemultiplexten Kanälen, Scan-Modus und analoger Wachhund
I/Os
• Bis 28 I/Os auf einem 32 Stiftpaket einschließlich 21 Hochwannenertrag
• In hohem Grade robuster Input-/Outputentwurf, immun gegen gegenwärtige Einspritzung
Entwicklungsunterstützung
• Eingebetteter EinzeldrahtInterface-Baustein (SCHWIMMEN) für die schnelle Aufchipprogrammierung und nonintrusive Entstörung
Timer
• Modernes Steuertimer: 16-Bit--, 4 CAPCOM-Kanäle, 3 ergänzende Ertrag, tot-male Einfügung und flexible Synchronisierung
• universeller 16-Bit-Timer, mit 3 CAPCOM-Kanälen (IC, OC oder PWM)
• 8-Bit-- grundlegender Timer mit 8-Bit--prescaler
• Selbstweckentimer
• Fenster und unabhängige Zeitüberwachungen

Anwendungen STM8S003F3P6

Motorsteuerung
Batteriemanagement
Stromversorgung und Energiemanagement.
