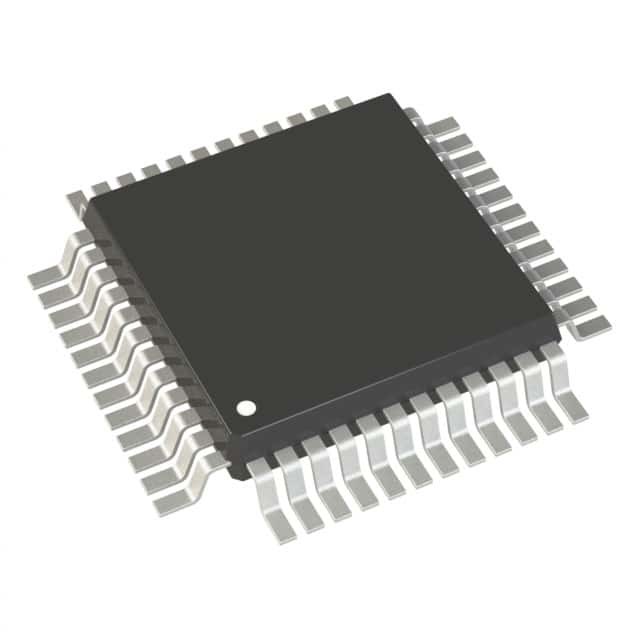

2.4V-3.6V MCU programmierbare integrierte Schaltung STM32F030K6T6 32LQFP

Beschreibung

Der STM32F030x-Mikroregler enthält den leistungsstarken 32-Bit-RISC Kern des ARMES Cortex™-M0, der an einer 48 MHZ-Frequenz, an eingebetteten Hochgeschwindigkeitsgedächtnissen funktioniert (bis 64 Kbytes vom Flash-Speicher und bis 8 Kbytes von SRAM) und an einer umfangreichen Strecke der erhöhter Peripherie- und I/Os. Alle Geräte bieten Standardkommunikationsschnittstellen (bis zwei I2Cs, bis zwei SPIs und bis zwei USARTs), eine 12 Bit ADC, bis 6 universelle 16-Bit-Timer und einen Timer der Modernsteuerung PWM an.
Der STM32F030x-Mikroregler funktioniert in der -40 bis +85 °C Temperaturspanne, von einer 2,4 bis 3,6 v-Stromversorgung. Ein umfassender Satz Machteinsparungsmodi erlaubt den Entwurf von Niederleistungsanwendungen.
Der STM32F030x-Mikroregler schließt Geräte in vier verschiedenen Paketen ein, die von 20 Stiften bis zu 64 Stiften reichen. Abhängig von dem gewählten Gerät, sind verschiedene Sätze Peripherie eingeschlossen. Die unten stehende Beschreibung liefert einen Überblick über die komplette Strecke STM32F030x-Peripherie vorschlug.
Diese Eigenschaften stellen den STM32F030x-Mikroregler passend für eine breite Palette von Anwendungen wie Anwendungssteuerung und Benutzerschnittstellen, Handausrüstung, A-/Vempfänger und digitale Fernseh-, PC-Peripherie-, Spielplattformen, Efahrräder, Verbrauchergeräte, Drucker, Scanner, Warnungssysteme, Videowechselsprechanlagen und HVACs her.

Eigenschaften

●Kern: ARM® 32-Bit--Cortex™-M0 CPU, Frequenz bis 48 MHZ
●Gedächtnisse
– 16 bis 64 Kbytes des Flash-Speichers
– 4 bis 8 Kbytes von SRAM mit der HW-Paritätsprüfung
●Berechnungseinheit zyklischer Blockprüfung
●Zurückstellen- und Energiemanagement
– Spannungsbereich: 2,4 V bis 3,6 V
– Macht-auf/des Abschaltung Zurückstellen (POR/PDR)
– Modi der geringen Energie: Schlaf, Halt, Bereitschaft
●Uhrmanagement
– 4 bis 32-MHZ-Quarzoszillator
– 32 kHz-Oszillator für RTC mit Kalibrierung
– Interne 8 MHZ RC mit Wahl x6 PLL
– Interner 40 Oszillator kHz RC
●Bis 55 schnelle I/Os
– Alles mappable auf externen Interrupt-Vektoren
– Bis 36 I/Os mit toleranter Fähigkeit von 5 V
●5 Kanal DMA-Controller
●1 x 12 Bit, 1,0 µs ADC (bis 16 Kanäle)
– Umwandlungsstrecke: 0 bis 3,6 V
– Unterschiedliche analoge Versorgung von 2,4 bis 3,6 V
●Bis 10 Timer
– Ein 16-Bit-Modernsteuerungstimer mit 7 Kanälen für 6 Ertrag der Kanäle PWM, mit deadtime Generation und Notaus
– Ein 16-Bit-Timer, mit bis 4 IC/OC, verwendbar für die IR-Steuerdecodierung
– Ein 16-Bit-Timer, mit 2 IC/OC, 1 OCN, deadtime Generation und Notaus
– Zwei 16-Bit-Timer, jede mit IC/OC und OCN, deadtime Generation, Notaus und Modulatortor zu IR-Steuerung
– Ein 16-Bit-Timer mit 1 IC/OC
– Ein grundlegender 16-Bit-Timer
– Unabhängig- und SystemZeitüberwachungen
– SysTick-Timer: 24 gebissenes downcounter
●Kalender RTC mit Warnung und periodischem Wecken vom Halt/von der Bereitschaft
●Kommunikationsschnittstellen
– Bis zwei I2C-Schnittstellen: ein Unterstützungseinstellung schnells-Plus (1 Mbit/s) mit 20 MA der gegenwärtigen Wanne
– Bis zwei USARTs stützende synchrone SPI und Modemvorlagensteuerung; ein mit Selbstbaudentdeckung
– Bis zwei SPIs (18 Mbit/s) mit programmierbarem gebissenem Rahmen 4 bis 16
●Seriendraht prüfen aus (SWD)
