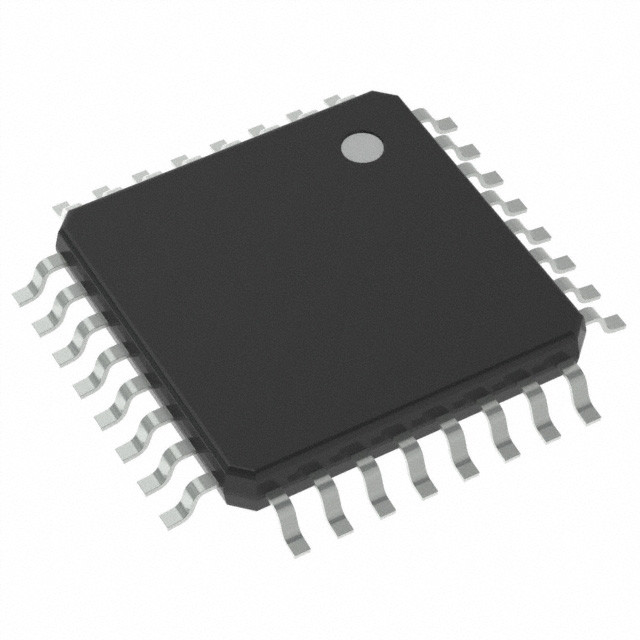

1.8V-5.5V MCU Mikroregler-Einheit ATMEGA328P-AU 8BIT 32KB BLITZ 32TQFP

Beschreibung

Das ATmega48P/88P/168P/328P ist ein Niederleistungs-CMOS, den der 8-Bit-Mikroregler, der auf dem AVR basierte, RISC-Architektur erhöhte. Indem es starke Anweisungen in einem einzelnen Taktzyklus durchführt, erzielt das ATmega48P/88P/168P/328P die Durchsätze, die 1 MIPSS pro MHZ sich nähern, dem Systemprogrammierer erlaubend, Leistungsaufnahme gegen Verarbeitungsgeschwindigkeit zu optimieren.
Der AVR-Kern kombiniert einen reichen Befehlsatz mit 32 universellen Arbeitsregistern. Alle 32 Register werden direkt an die arithmetisch-logische Einheit (ALU) angeschlossen und erlauben, dass zwei unabhängige Register in einer einzelnen Anweisung erreicht werden, die in einem Taktzyklus durchgeführt wird. Die resultierende Architektur ist mehr leistungsfähiger Code beim Durchsätze schneller erzielen bis zehn Zeiten als herkömmliche CISC-Mikroregler.

Eigenschaften

• Hochleistung, 8-Bit-Mikroregler der geringen Energie AVR®
• Moderne RISC-Architektur
– 131 starke Anweisungen – die meiste einzelne Taktzyklus-Durchführung
– 32 x 8 universelle Arbeitsregister
– Völlig statische Operation
– Bis 20 MIPSS Durchsatz bei 20 MHZ
– Multiplikator Zyklus des Auf-Chips 2
• Hohe Ausdauer-Permanentspeicher-Segmente
– Bytes 4/8/16/32K In-System Selbst-programmierbaren grellen progam Gedächtnisses (ATmega48P/88P/168P/328P)
– 256/512/512/1K Bytes EEPROM (ATmega48P/88P/168P/328P)
– 512/1K/1K/2K Bytes internes SRAM (ATmega48P/88P/168P/328P)
– Schreiben Sie/Löschen-Zyklen: 10.000 Flash/100,000 EEPROM
– Datenzurückhalten: 20 Jahre an den Jahren 85°C/100 an 25°C (1)
– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen
In-System, das durch Auf-Chip Stiefel-Programm programmiert
Wahr Lesen-Während-schreiben Sie Operation
– Programmierungsverschluß für Software-Sicherheit
• Zusatzeigenschaften
– Zwei 8-Bit-Timer/widerspricht mit unterschiedlichem Prescaler und vergleicht Modus
– Ein 16-Bit-Timer/Zähler mit unterschiedlichem Prescaler, vergleichen Modus und Gefangennahmen-Modus
– Realzeitzähler mit unterschiedlichem Oszillator
– Sechs PWM-Kanäle
– ADC Bit der 8-Kanal- 10 in TQFP- und QFN-/MLFpaket Temperaturmessung
– 6 ADC Bit des Kanals 10 in der PDIP-Paket-Temperaturmessung
– Programmierbares Serien-USART
– Master/Slave-serielle Schnittstelle SPIs
– Byteorientierte 2-drahtige serielle Schnittstelle (Philips I2C kompatibel)
– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip Oszillator
– Auf-Chip analoger Komparator
– Unterbrechen Sie und Weck- auf Pin Change
• Spezielle Mikroregler-Eigenschaften
– Macht-auf Zurückstellen und programmierbarer Spannungsabfall-Entdeckung
– Interner kalibrierter Oszillator
– Externe und interne Unterbrechungs-Quellen
– Sechs Schlaf-Modi: Untätige, ADC-Schalldämpfung, Macht-Abwehr, Abschaltung, Bereitschaft und ausgedehnte Bereitschaft
• Input/Output und Pakete
– 23 programmierbare Input-/Outputlinien
– 28 Stift PDIP, 32 Führung TQFP, 28 Auflage QFN/MLF und 32 Auflage QFN/MLF
• Funktionierenspannung:
– 1,8 - 5.5V für ATmega48P/88P/168PV
– 2,7 - 5.5V für ATmega48P/88P/168P
– 1,8 - 5.5V für ATmega328P
• Temperaturspanne:
– -40°C zu 85°C
• Geschwindigkeits-Grad:
– ATmega48P/88P/168PV: 0 - 4 MHZ @ 1,8 - 5.5V, 0 - 10 MHZ @ 2,7 - 5.5V
– ATmega48P/88P/168P: 0 - 10 MHZ @ 2,7 - 5.5V, 0 - 20 MHZ @ 4,5 - 5.5V
– ATmega328P: 0 - 4 MHZ @ 1,8 - 5.5V, 0 - 10 MHZ @ 2,7 - 5.5V, 0 - 20 MHZ @ 4,5 - 5.5V
• Leistungsaufnahme der geringen Energie bei 1 MHZ, 1.8V, 25°C für ATmega48P/88P/168P:
– Aktiver Modus: 0,3 MA
– Abschaltungs-Modus: 0,1 µA
– Stromsparmodus: 0,8 µA (einschließlich 32 kHz RTC)
