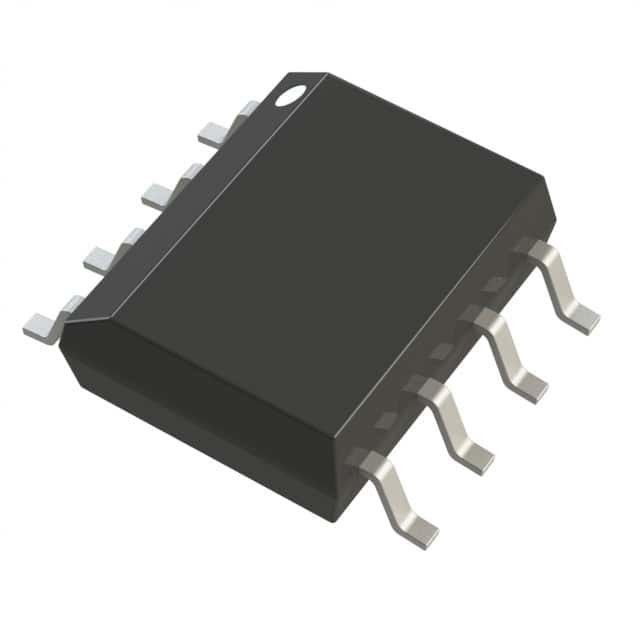

Ethernet-in einer Richtung Opto Isolator 2500Vrms, Opto Isolator-Stromkreis ADUM1201ARZ
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | ADUM1201ARZ |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Technologie | Magnetkupplung | Art | Universeller Zweck |
|---|---|---|---|
| Lokalisierte Energie | Nein | Zahl von Kanälen | 2 |
| Input - Seite 1/Side 2 | 1/1 | Kanaltyp | In einer Richtung |
| Spannung - Isolierung | 2500Vrms | Gleichtakt-vorübergehende Immunität (Minute) | 25kV/µs |
| Datenrate | 1Mbps | Laufzeitverzögerung tpLH/tpHL (maximal) | 150ns, 150ns |
| Impuls-Breiten-Verzerrung (maximal) | 40ns | Aufstieg/Abfallzeit (Art) | 10ns, 10ns |
| Spannung - Versorgung | 2.7V | 5.5V | Betriebstemperatur | -40°C | 105°C |
| Befestigung der Art | Oberflächenberg | Paket/Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Lieferanten-Gerät-Paket | 8-SOIC | ||
| Hervorheben | Ethernet-in einer Richtung Opto Isolator,Ethernet-Opto Isolator 2500Vrms,Opto Isolator-Stromkreis ADUM1201ARZ |
||
Produkt-Beschreibung
ADUM1201ARZ DGTL ISO 2500VRMS 2CH GP 8SOIC Analog Devices Inc.
Produkt-Details
BEWERTUNGSKOMMISSIONS-BESCHREIBUNG
Das EVAL-AD5421 ist eine Vollfunktionsbewertungskommission, entworfen, um dem Benutzer zu erlauben, alle Eigenschaften des AD5421 Schleife-betriebenes 4 MA bis 20 MAs DAC leicht auszuwerten. Die Stifte AD5421 sind an den Bordverbindungsstücken für Außenanschluß zugänglich. Die AD5421 Bewertungskommission wird über den USB-Port des PC in Verbindung mit Systemdemonstrations-Plattformbrett des analogen Gerätes gesteuert. Das SDP-Brett erlaubt der Bewertungskommission, durch den USB-Port von einem Windows® XP (SP2 oder später) oder Vista-ansässiger (32-Bit) PC unter Verwendung der Auswertungssoftware AD5421 gesteuert zu werden. Die serielle Schnittstelle AD5421 ist auch an den testpoint Verbindungen auf dem Brett zugänglich.
EIGENSCHAFTEN
Vollfunktionsbewertungskommission für das AD5421Verbindungswahlen
PC-Steuerung in Verbindung mit Analog Devices, Inc.,
Systemdemonstrationsplattform (SDP)
PC-Software zur Steuerung
AUSRÜSTUNG BENÖTIGT
DC-StromversorgungseinheitSDP zur PC-Steuerung (EVAL-SDP-CB1Z)
Voltmeter oder Amperemeter
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Analog Devices |
| Produkt-Kategorie | Digital-Isolatoren |
| Reihe | iCoupler® |
| Produkt | Digital-Isolatoren |
| Art | Universeller Zweck |
| Verpacken | Abwechselndes Verpacken |
| Stückgewicht | 0,019048 Unze |
| Montage-ähnlich | SMD/SMT |
| Paket-Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Technologie | Magnetkupplung |
| Laufen lassen-Temperatur | -40°C | 105°C |
| Zahl-von-Kanäle | 2 Kanäle |
| Spannung-Versorgung | 2,7 V | 5,5 V |
| Lieferant-Gerät-Paket | 8-SOIC |
| Daten-klassig | 1Mbps |
| Kanal-artig | In einer Richtung |
| Spannung-Isolierung | 2500Vrms |
| Aufstieg-Fall-Zeit-Typ | 10ns, 10ns |
| Lokalisieren-Energie | Nein |
| Inputs-Side-1-Side-2 | 2016/1/1 0:00: 00 |
| Allgemein-Modus-Vorübergehend-Immunität-Minute | 25kV/μs |
| Ausbreitung-Verzögerung-tpLH-tpHL-maximal | 150ns, 150ns |
| Impuls-Breite | 40ns |
| Normalbetriebshöchsttemperatur | + 125 C |
| Betriebstemperaturbereich | - 40 C |
| Polarität | Bidirektional |
| Isolierung-artig | Magnetkupplung |
| Laufen Lassen-Versorgung-gegenwärtig | 600 MA |
| Isolierung-Spannung | 2,5 kVrms |
| Versorgung-Spannung-maximal | 5,5 V |
| Versorgung-Spannung-Minute | 2,7 V |
| Paket-Fall | SOIC-8 |
| Laufzeitverzögerung | 45 ns |
| Maximum-Fall-mal | 10 ns (Art) |
| Maximum-Aufstieg-mal | 10 ns (Art) |
| Impulsbreite | ns 1000 |
Kompatible funktionellkomponente
Form, Paket, kompatible funktionellkomponente
| Hersteller Part # | Beschreibung | Hersteller | Vergleichen Sie |
| ADUM1201CRZ-RL7 Signal-Stromkreise |
SPEZIALITÄTEN-ANALOGER STROMKREIS, PDSO8, ROHS KONFORM, MS-012AA, SOIC-8 | Rochester-Elektronik LLC | ADUM1201ARZ gegen ADUM1201CRZ-RL7 |
| ADUM1201BRZ-RL7 Fahrer und Schnittstellen |
Zweikanal-Digital-Isolator (1/1 Kanal Directionality) | Analog Devices Inc. | ADUM1201ARZ gegen ADUM1201BRZ-RL7 |
| ADUM3201BRZ Fahrer und Schnittstellen |
Zweikanal, Digital-Isolator, erhöhte System-stufige ESD-Zuverlässigkeit | Analog Devices Inc. | ADUM1201ARZ gegen ADUM3201BRZ |
| ADUM1201CRZ Fahrer und Schnittstellen |
Zweikanal-Digital-Isolator (1/1 Kanal Directionality) | Analog Devices Inc. | ADUM1201ARZ gegen ADUM1201CRZ |
| ADUM1201ARZ-RL7 Fahrer und Schnittstellen |
Zweikanal-Digital-Isolator (1/1 Kanal Directionality) | Analog Devices Inc. | ADUM1201ARZ gegen ADUM1201ARZ-RL7 |
| ADUM1201AR Signal-Stromkreise |
SPEZIALITÄTEN-ANALOGER STROMKREIS, PDSO8, MS-012AA, SOIC-8 | Rochester-Elektronik LLC | ADUM1201ARZ gegen ADUM1201AR |
| ADUM1201BR Signal-Stromkreise |
SPEZIALITÄTEN-ANALOGER STROMKREIS, PDSO8, MS-012AA, SOIC-8 | Rochester-Elektronik LLC | ADUM1201ARZ gegen ADUM1201BR |
| ADUM3201ARZ Fahrer und Schnittstellen |
Zweikanal, Digital-Isolator, erhöhte System-stufige ESD-Zuverlässigkeit | Analog Devices Inc. | ADUM1201ARZ gegen ADUM3201ARZ |
| ADUM1201BRZ Fahrer und Schnittstellen |
Zweikanal-Digital-Isolator (1/1 Kanal Directionality) | Analog Devices Inc. | ADUM1201ARZ gegen ADUM1201BRZ |
| ADUM1201WSRZ Signal-Stromkreise |
SPEZIALITÄTEN-ANALOGER STROMKREIS, PDSO8, ROHS KONFORM, MS-012AA, SOIC-8 | Rochester-Elektronik LLC | ADUM1201ARZ gegen ADUM1201WSRZ |
Beschreibungen
Digital-Isolatoren Digital Doppel-CH
