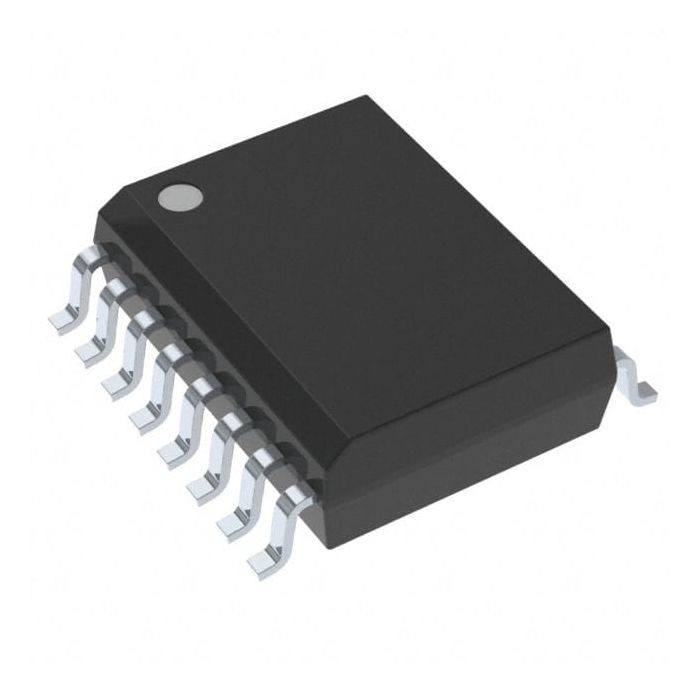

2.5KV 3 lenkt Opto Isolator ADM2483BRWZ RS422/RS485 16SOIC Digital

ALLGEMEINE BESCHREIBUNG

Der ADM2483differential-Bustransceiver ist eine integrierte, galvanisch lokalisierte Komponente, die für bidirektionalen Datenaustausch auf den ausgewogenen, Mehrpunktbusfernleitungen bestimmt ist.
Es stimmt mit ANSI EIA/TIA-485-A und ISO 8482: 1987 überein (E). Unter Verwendung Technologie das iCoupler der analogen Geräte kombiniert das ADM2483 einen Isolator mit 3 Kanälen, einen differenzialen Leitungstreiber des Dreizustandes und einen differenzialen Inputempfänger in ein einzelnes Paket. Die Logikseite des Gerätes wird entweder mit einer Versorgung mit 5 V oder 3 v-angetrieben, und die Busseite benutzt nur eine Versorgung 5 V.

EIGENSCHAFTEN

Transceiver RS-485 mit elektrischer Datenisolierung
Stimmt mit ANSI TIA/EIA RS-485-A und ISO 8482: 1987 überein (E)
500 KbpsDatenrate
Tötete Rate-begrenzte Fahrerertrag
Operation der geringen Energie: 2,5 MA maximal
Passend für 5 V oder 3 v-Operationen (VDD1)
Vorübergehende Immunität des hohen Gleichtakts: >25 kV/μs
Wahrer Failsafeempfängerinput
Geschnatter-freier anschaltender/Abschaltungsschutz
256 Knoten auf Bus
Thermischer Abschaltungsschutz
Sicherheit und Genehmigungen durch die zuständige Aufsichtsbehörde
UL-Anerkennung: Effektivwert mit 2500 V für 1 Minute pro UL 1577
CSA-Teilannahme-Mitteilung #5A
Iec 609501 Effektivwert mit 800 V (grundlegend), Effektivwert mit 400 V (verstärkte)
Vde-Konformitätsbescheinigung
VDE DES LÄRM-V V 0884-10 (VDE V 0884-10): 2006-12
Spitze VIORM= 560 V
Betriebstemperaturbereich: −40°C zu +85°C

ANWENDUNGEN
Netze der geringen Energie RS-485/RS-422
Lokalisierte Schnittstellen
Bauaufsichtnetze
Mehrpunktdatenübertragungssysteme
