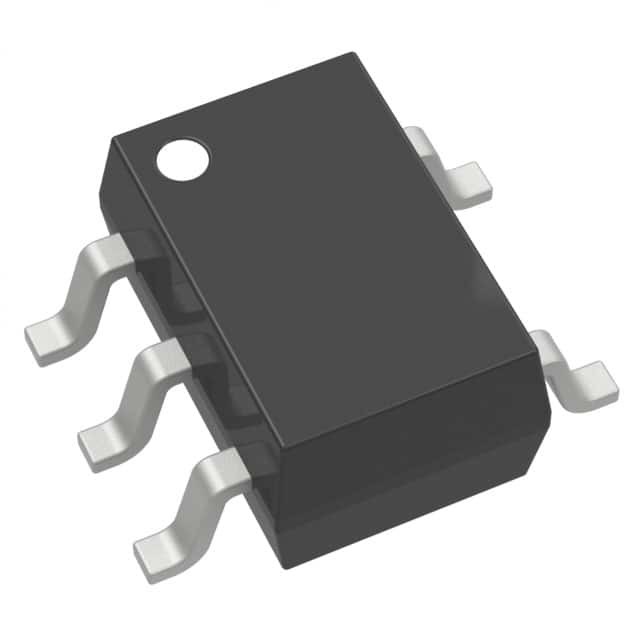

ADM823TYKSZ-R7 IC SUPERVISOR 1 CHANNEL SC70-5 Analogische Geräte Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | Die Anlage ist in der Lage, die Anlage zu überwachen. |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ | Einfaches Zurückstellen/Macht-auf Zurückstellen | Zahl von Spg. Kontrollempfänger | 1 |
|---|---|---|---|
| Spannung - Schwelle | 3.08V | Ausgabe | Gegentakt, Totempfahl |
| Zurücksetzen | Aktives Tief | Zurückstellen-Unterbrechung | Minimum 140ms |
| Betriebstemperatur | -40°C ~ 125°C (TA) | Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 | Lieferanten-Gerätepaket | SC-70-5 |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Generell beschrieben
Die ADM823/ADM824/ADM825 sind Überwachungsschaltungen, die die Spannungsstärke der Stromversorgung und die Integrität der Codeausführung in Mikroprozessorsystemen überwachen.Zusätzlich zur Bereitstellung von Strom-on-Reset-Signale, kann ein auf dem Chip installierter Wachhund-Timer den Mikroprozessor zurücksetzen, wenn er nicht innerhalb einer vorgegebenen Auslaufzeit stroboskopisch schlägt. Ein Rücksetzsignal kann auch durch einen externen Tasten gesetzt werden,durch eine manuelle WiedereinstellungDie drei Teile verfügen über verschiedene Kombinationen von Watchdog-Eingabe, manuellen Reset-Eingabe und Ausgabe-Stufenkonfiguration, wie in Tabelle 1 gezeigt.
Eigenschaften
Präzisionsmonitor für die Stromversorgung von 2,5 V bis 5 V7 Einstellschwellenoptionen: 2,19 V bis 4,63 V
140 ms (mindestens) zurücksetzungszeit
Wachhund-Timer mit 1,6 Sekunden Timeout (ADM823, ADM824)
Manueller Wiedereinstellungs-Eingang (ADM823, ADM825)
Ausgangsstufen von Push-Pull
Wiederherstellen (ADM823)
Rücksetzen, zurücksetzen (ADM824/ADM825)
Niedriger Stromverbrauch: 5 μA
Garantierte Rückstellleistung für VCC = 1 V
Ausfallsicherheit der Stromversorgung
Spezifiziert über den Fahrzeugtemperaturbereich
5-Blei-SC70- und SOT-23-Pakete
Anwendungen
MikroprozessorsystemeComputern
Kontrollen
Intelligente Geräte
Tragbare Ausrüstung
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte |
| Produktkategorie | Aufsichtsbehörden |
| Reihe | Die Anlage ist nicht zu verwenden. |
| Typ | Einfache Wiedereinstellung / Wiedereinstellung des Anschlusses |
| Verpackung | Alternative Verpackungen |
| Einheitsgewicht | 0.000705 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 5-TSSOP, SC-70-5, SOT-353 |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Schieben-Ziehen |
| Lieferant-Gerät-Verpackung | SC-70-5 |
| Ausgabe | Schieben, ziehen, Totempfahl |
| Zurücksetzen | Aktiv niedrig |
| Relais zur Spannungsüberwachung | 1 |
| Zurücksetzungszeit | 140 ms Mindest |
| Spannungsschwelle | 3.08V |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | - 40 °C |
| Betriebsversorgungsstrom | 24 uA |
| Batterie-Backup-Austausch | Keine Unterstützung |
| Versorgungsspannung | 5.5 V |
| Versorgungsspannung-Min | 1 V |
| Packungskoffer | SC-70-5 |
| Wachhund-Zeiter | Wachhund |
| Grenzspannung | 1 V bis 5,5 V |
| Überwachung der Eingaben | 1 Eingabe |
| Manuelle Wiederherstellung | Manuelles Zurücksetzen |
| Chipfähige Signale | Kein Chip aktiviert |
| Stromausfallerkennung | - Nein. |
| Zurücksetzen-Verzögerungszeit | 280 ms |
| Überspannungsschwelle | 3.11 V |
| Unterspannungsschwelle | 30,04 V |
Beschreibungen
Supervisor Schub-Zug, Totempfahl 1 Kanal SC-70-5
Prozessorüberwacher 3.08V 1 Aktiver Niedrig/Push-Pull 5-Pin SC-70 T/R
Überwachungsschaltkreise Aktiver Niedriger Überwachungsschutz I.C.
