2.3V-36V PMIC Energie-Management, 48-HTSSOP O3853QDCARQ1 Mikroregler
| Markenname | TI |
|---|---|
| Modellnummer | O3853QDCARQ1 |
| Min Bestellmenge | 1 |
| Preis | Based on the price of the day |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Minimale Betriebstemperatur | - 40 C | Maximale Betriebstemperatur | + 125 C |
|---|---|---|---|
| Qualifikation | AEC-Q100 | Betriebsstoff-Spannung | 2,3 V bis 36 V |
| Stückgewicht | 0,010078 Unze | Stückgewicht | 0,010078 Unze |
| Paket/Fall | HTSSOP-48 | Paket/Fall | HTSSOP-48 |
| Hervorheben | Energie-Management 2.3V PMIC,Energie-Management 36V PMIC,O3853QDCARQ1 |
||
Produkt-Beschreibung

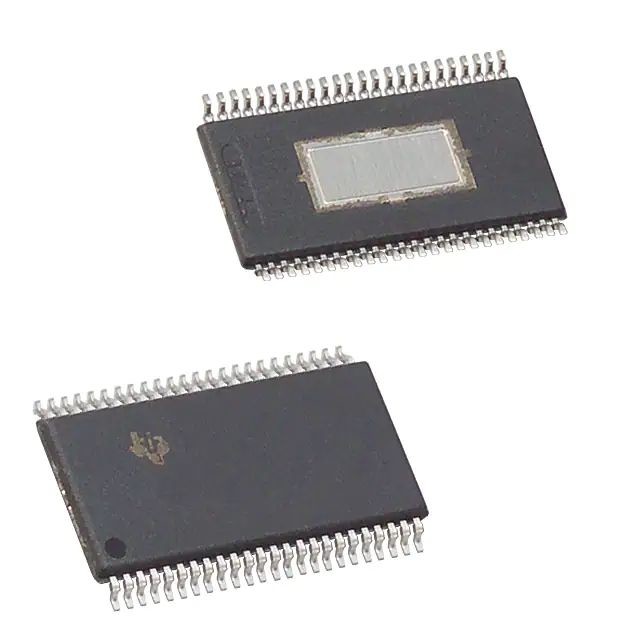

O3853QDCARQ1 48-HTSSOP
Beschreibung: Energie-Management spezialisiert - PMIC-Multi-Schienenstromversorgung für Mikroregler in den Sicherheit-relevanten Anwendungen 48-HTSSOP -40 bis 125
| Produkteigenschaft | Attribut-Wert |
|---|---|
| TI | |
| TPS653853-Q1 | |
| Spannungs-Regler, mehrfache Ertrag | |
| SMD/SMT | |
| HTSSOP-48 | |
| - 40 C | |
| + 125 C | |
| AEC-Q100 | |
| Spule | |
| Schneiden Sie Band | |
| Anwendung: | TMS570, RM570, Herkules, C2000, Renasas RH850, Infineon Aurix, Panther N✖P MPC56 Qoriva u. MPC57xx, |
| Marke: | TI |
| Feuchtigkeit empfindlich: | Ja |
| Betriebsstoff-Spannung: | 2,3 V bis 36 V |
| Produkt: | PMIC |
| Produkt-Art: | Energie-Management spezialisiert - PMIC |
| Stückgewicht: | 0,010078 Unze |
Eigenschaften
- Qualifiziert für Automobilanwendungen
- AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
- Gerät-Temperatur-Grad 1: – 40°C zu +125°C-Umgebungstemperatur
- Geheimhaltungsgrad 2 Gerät HBMs ESD
- Geheimhaltungsgrad C4B des Gerät-CDM ESD
- Sicherheit-funktionellkonformes
- Sich entwickelt für Funktionssicherheits-Anwendungen
- Dokumentation verfügbar Systemdesign ISO 26262 bis zu ASIL D unterstützen
- Systematische Fähigkeit und Hardware-Integrität bis zu ASIL D
- Eingangsspannungsbereich
- 7 zu 36-V für Anfangsbatterieleistung oben
- 3,8 zur vollen Funktionalität 36-V nach Anfangsbatterieleistung oben
- Minimale 2,3 V während der Operation nach Weck-
- Versorgung befördert mit der Eisenbahn (mit internen FETs)
- 6-V synchroner Dollar-Auftrieb Preregulator
- 5-V, 284-mA LDO (KÖNNEN Sie)
- 3.3-V oder 5-V, 350-mA LDO (MCU)
- 2 LDOs geschützt für Sensor-Versorgung oder Peripherie
- 120 MA für Sensor-Versorgung 1 (VSOUT1), 20 MA für Sensor-Versorgung 2 (VSOUT2)
- Konfigurierbarer Spurhaltungsmodus (eingegebenen Pin aufspürend) oder 3.3-V oder 5-V feste Ausgangsspannung
- Kurz-zu-Boden-und Batterie-Schutz
- Ladepumpe: 6-V minimal, Maximum 11-V über Körperverletzungs-Spannung
- Überwachung und Schutz
- Unabhängige Undervoltage-und Überspannungs-Überwachung auf allen Regler-Ertrag, Batterie-Spannung und internen Versorgungen
- Spg. Kontrollempfänger Schaltkreis, einschließlich den unabhängigen Bandlücke-Hinweis, geliefert von der unterschiedliche Batterie-Spannung gab Pin ein
- Eigentest auf allem Spg. Kontrollempfänger (während des Einschaltens und nach anschaltendem eingeleitet durch externes MCU)
- Alle Versorgungen geschützt mit Strombegrenzung und Übertemperaturvorwarnung und Abschaltung
- Steuerung-Winkel-Überwachung (SAM)
- 2 Signal-Komparatoren für Stellungsgeber-Signale
- Rotations-Zähler
- Niederleistungsmodus mit von Stellungsgeber-Signalen regelmäßig probieren
- Schalter für Überschreiten-durch Sensor-Signale zu MCU
- Mikroregler-Schnittstelle
- Offenes und nahes Fenster oder Frage-Antwortwachhund-Funktion
- Fehler-Signal-Monitor des Gleichschritt-MCU
- Diagnosezustand für die Ausführung von von Gerät-Selbsttests und Systemdiagnose
- SICHERER Zustand für Gerät und Systemschutz nach ermitteltem Systemfehler
- Uhr-Monitor für internen Oszillator
- Entsprechungs-und Logik-eingebauter Selbsttest
- Zyklische Blockprüfung auf Permanentspeicher sowie Gerät und Systemkonfigurations-Registern und SPI-Kommunikationen
- Zurückstellen-Stromkreis für MCU
- Diagnoseertrag Pin
- SPI mit zyklischer Blockprüfung auf Befehl plus Daten
- Fehler, der durch SPI-Register für Fehler auf Systemebene-und Geräteebene berichtet
- Ermöglichen-Antriebs-Ertrag für die Sperrung von externen Leistungsstufen auf irgendeinem ermittelten Systemfehler
- Weck- durchgehender Zündung Pin (Zündung) oder CAN_WU Pin (Transceiver oder andere Funktion)
- 48-Pin HTSSOP PowerPAD™ IC Paket
