Stromkreis 45W, TOP243YN-RÜCKLAUF TO220-7C Macht-Integrationen des Frequenz-Steuerpmic
| Markenname | Power Integrations |
|---|---|
| Modellnummer | TOP243YN |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | auf Lager |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ertragisolierung | Lokalisiert | Interne Schalter | Ja |
|---|---|---|---|
| Spannungsausfall | 700V | Topologie | Rücklauf |
| Spannung - Start | - | Spannung - Versorgung (Vcc/Vdd) | - |
| Arbeitszyklus | 66,5% | Frequenz - Schaltung | 66kHz | 132kHz |
| Energie (Watt) | 45 W | Störungs-Schutz | Gegenwärtige Begrenzung, über Temperatur, über Spannung |
| Steuereigenschaften | Frequenz-Steuerung | Betriebstemperatur | -40°C | 150°C (TJ) |
| Paket/Fall | TO-220-7 bildete Führungen, 6 Führungen | Lieferanten-Gerät-Paket | TO-220-7C |
| Befestigung der Art | Durch Loch | ||
| Hervorheben | Stromkreis des Frequenz-Steuerpmic,PMIC-Stromkreis 45W,TOP243YN |
||
Produkt-Beschreibung

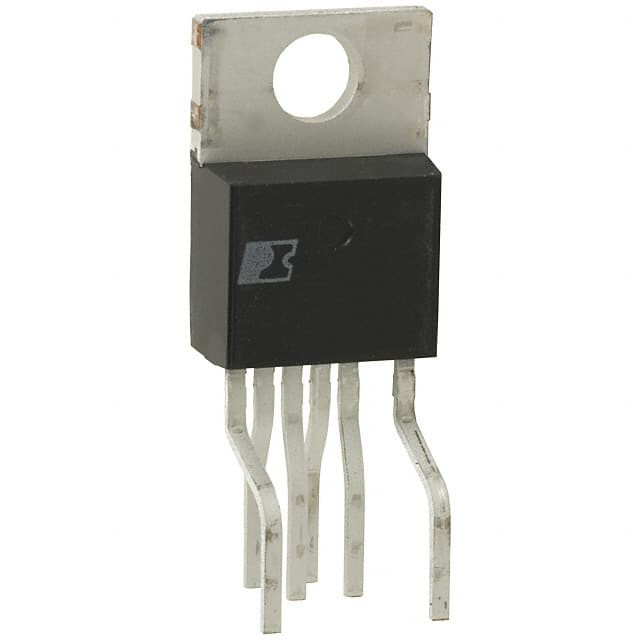

TOP243YN IC OFFLINEschalter-RÜCKLAUF TO220-7C Energie-Integrationen
Produkt-Details
Beschreibung
TOPSwitch-GXuses die gleiche nachgewiesene Topologie als TOPSwitch, die Hochspannungsmacht MOSFET-, PWM-Steuerung, Störungsschutz und anderen Steuerschaltkreis zu einem einzelnen CMOS-Chip kosteneffektiv an integrierend. Viele neuen Funktionen werden integriert, um Systemkosten zu verringern und Entwurfsflexibilität, Leistung und Energieeffizienz zu verbessern.
Produkt-Höhepunkte
Niedrigere System-Kosten, hohe Entwurfs-Flexibilität• Ausgedehnter Leistungsbereich für Anwendungen der höheren Energie
• Kein Kühlkörper erforderte bis 34 W unter Verwendung p-Pakets
• Eigenschaften Kosten der externen Komponenten beseitigen oder verringern
• Völlig integrierter Sanftanlauf für Unterspannung/übertreiben
• Außen programmierbare genaue Strombegrenzung
• Breiterer Arbeitszyklus für mehr Energie, kleinerer Inputkondensator
• Unterschiedliche Linie Richtung und Strombegrenzungsstifte von Y-/R/Fpaketen
• Linie (UV) Entdeckung der Unterspannung: kein stellen Sie Störschübe ab
• Linie Abschaltung der Überspannung (OV) verlängert Linie Anstiegsgrenze
• Die Linie, die mit Zufuhr-Vorwärts ist Reduzierung des Höchstbelastungsarbeitszyklus (DCMAX) weist Linie Kräuselung zurück und begrenzt DCMAX
an der hohen Linie
• Frequenz jittering verringert Entstörungskosten EMS und EMS
• Reguliert sich, um Last ohne Ersatzlast auf Null einzustellen
• 132 kHz Frequenz verringert Transformator-/Stromversorgungsgröße
• Halbe Frequenzwahl in Y-/R/Fpaketen für Videoanwendungen
• Hysteretic thermische Abschaltung für automatische Störungsbeseitigung
• Große thermische Hysterese verhindert die PC-Brettüberhitzung
Spezifikationen
| Attribut | Attribut-Wert |
|---|---|
| Hersteller | Energie-Integrationen |
| Produkt-Kategorie | Wechselstrom-DC-Konverter, Offlinerangierloks |
| Reihe | TOPSwitch®-GX |
| Art | Offlinerangierlok |
| Verpacken | Rohr |
| Stückgewicht | 0,081130 Unze |
| Montage-ähnlich | Durch Loch |
| Handelsbezeichnung | TopSwitch |
| Laufen Lassen-Temperatur-Strecke | - 40 C bis + 150 C |
| Paket-Fall | TO-220-7 (gebildete Führungen) (6 Führungen) |
| Laufen lassen-Temperatur | -40°C | 150°C (TJ) |
| Montage-artig | Durch Loch |
| Lieferant-Gerät-Paket | TO-220-7C |
| Watt | 45W |
| Ertrag-Isolierung | Lokalisiert |
| Intern-Schalter-s | Ja |
| Spannungsausfall | 700V |
| Topologie | Rücklauf |
| Spannung-Anfang-Oben | - |
| Spannung-Versorgung-Vcc-Vdd | - |
| Dienstzyklus | 66,50% |
| Frequenz-Schaltung | 66kHz | 132kHz |
| Störung-Schutz | Gegenwärtige Begrenzung, über Temperatur, über Spannung |
| Steuerung-Eigenschaften | Frequenz-Steuerung |
| Ausgangsspannung | 12 V |
| Laufen Lassen-Versorgung-gegenwärtig | 1,6 MA |
| Schaltfrequenz | 132 kHz |
| Paket-Fall | TO-220 |
| Aufgabe-Zyklus-maximal | 83% |
| Input-Versorgung-Spannung-Minute | 85 VAC |
| Input-Versorgung-Spannung-maximal | 265 VAC |
Beschreibungen
Konverter-Offlinerücklauf-Topologie 66kHz | 132kHz TO-220-7C
AC-/DCkonverter 30W 85-265 VAC 45W 230 VAC
