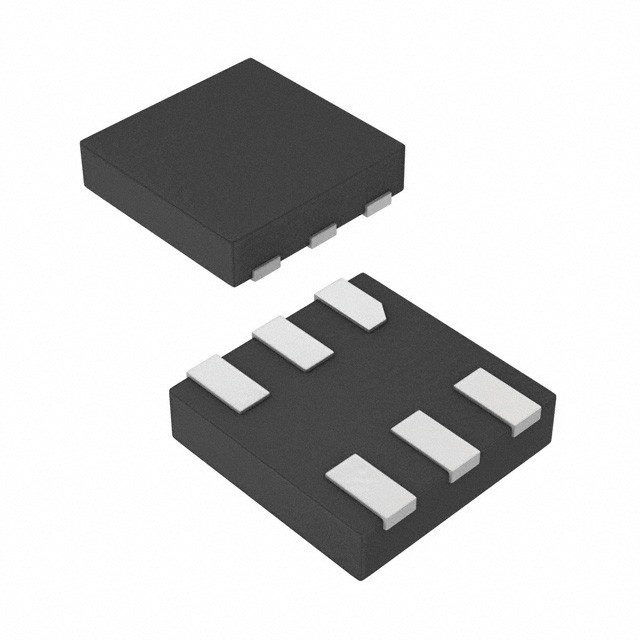

MAX6381LT29D1+T IC SUPERVISOR 1 CHANNEL 6UDFN Analog Devices Inc./Maxim integriert

Allgemeine Beschreibung

Die Überwachungsschaltkreise des Mikroprozessors (μP) MAX6381®MAX6390 überwachen Stromversorgungsspannungen von +1,8V bis +5,0V und verbrauchen bei +1,8V nur 3μA Strom.Wenn der VCC unter die herkömmlich festgelegten Rückstellungsgrenzwerte fällt, wird der Reset-Ausgang behauptet und bleibt für eine minimale Reset-Timeout-Periode behauptet, nachdem VCC über den Reset-Schwellenwert steigt. Reset-Schwellenwerte sind von +1,58V bis +4,63V verfügbar,in Schritten von etwa 100 mVSieben minimale Reset-Timeout-Verzögerungen von 1 ms bis 1200 ms sind verfügbar.

Eigenschaften

* Fabrik-Rücksetzungsschwellenspannungen von +1,58V bis +4,63V in etwa 100mV-Zunahmen
* ±2,5% Genauigkeit des Rückstellschwellenwerts bei Temperatur (-40°C bis +125°C)
* Sieben Reset-Timeout-Perioden verfügbar: 1 ms, 20 ms, 140 ms, 280 ms, 560 ms, 1120 ms, 1200 ms (min)
* 3 Ausgangsoptionen zurücksetzen
Aktiver Niedrigschub-Zug
Aktives Hochdrücken
Aktiv-Low-Open-Drain
* Zurücksetzen des Ausgangszustands Garantiert gültig bis zu VCC = 1V
* Manuelle Wiedereinstellung (MAX6384/MAX6385/MAX6386)
* Hilfs-RESET IN (MAX6387/MAX6388/MAX6389)
* VCC-Reset-Timeout (1120ms oder 1200ms) / Manuell
Zurücksetzen von Timeout (140ms oder 150ms) (MAX6390)
* Negative VCC Übergangsimmunität
* Niedriger Stromverbrauch von 6 μA bei +3,6 V und 3 μA bei +1,8 V
* Kompatibel mit MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348 und MAX6711/MAX6712/MAX6713
* Kleine 3-Pin/4-Pin SC70 und 6-Pin μDFN-Pakete

Anwendungen

Computern
Kontrollen
Intelligente Geräte
Kritische μP und μC
Leistungsüberwachung
Träger/Batterie
Antriebsgeräte
Doppelspannungssysteme
