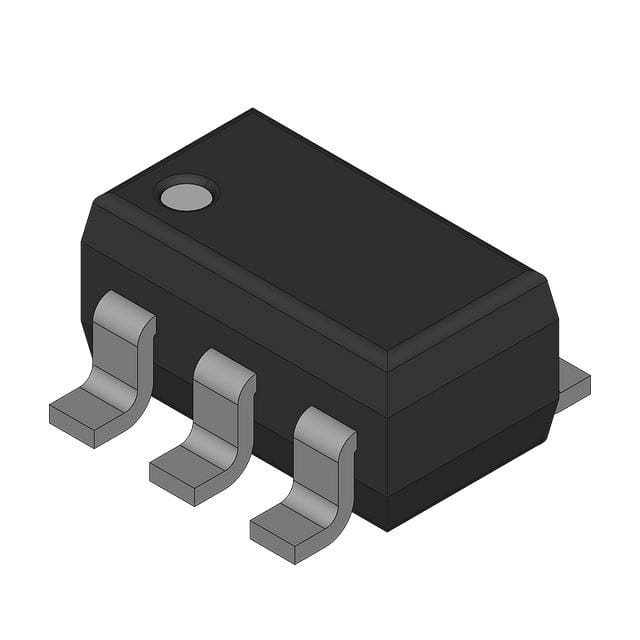

MAX6831TZUT IC SUPERVISOR 2 CHANNEL SOT23-6 Analog Devices Inc./Maxim integriert

Allgemeine Beschreibung

Die MAX6826 MAX6831 sind ultra-niedrigspannungs-Mikroprozessor (μP) Überwachungsschaltkreise, die zur Überwachung zweier Stromversorgungen entwickelt wurden und über manuelle Reset- und Watchdog-Eingabefunktionen verfügen.Diese Geräte behaupten eine System-Reset, wenn einer der überwachten Versorgungen unter den vorprogrammierten Schwellenwerten fallen, und die Wiederherstellung für eine minimale Zeitdauer beibehalten, nachdem die Versorgung über den Schwellenwert hinausgegangen ist.Mikroprozessorüberwacher verbessern die Systemzuverlässigkeit und -genauigkeit im Vergleich zu separaten ICs oder diskreten Komponenten erheblichDiese Geräte überwachen Primärspannungen von +1,8 V bis +5,0 V und Sekundärspannungen von +0,9 V bis +2,5 V. Diese Geräte sind garantiert für VCC bis zu +1,0 V im richtigen Zustand.

Eigenschaften

● Überwachung der primären VCC-Versorgung von +1,8 V
auf +5,0V und Sekundär-VCC2-Versorgung
von +0,9 V bis +2,5 V
● Benutzerverstellbarer Wiederaufbau bis auf +0,63 V
(MAX6826/MAX6827/MAX6828)
● 140 ms (min) Zurücksetzen der Zeitverzögerung
● 1,6 Sekunden Wachhund-Zeitrahmen
● Manuelle Wiederherstellung der Eingabe
● Drei Möglichkeiten zur Wiederherstellung der Ausgabe
Schiebe-Ziehe-Wiederherstellen
Schiebe-Ziehe-Wiederherstellen
Wiederherstellung des offenen Abwassers
● Garantierte Wiedereinstellung gültig bis auf VCC = +1,0V
● Immun gegen kurzfristige, negative VCC-Transienten
● Keine externen Komponenten
● Kleine 6-Pin-SOT23-Pakete

Anwendungen

● Tragbare und batteriebetriebene Geräte
● Eingebettete Steuerungen
● Intelligente Geräte
● Kritische μP-Überwachung
● Mehrspannungssysteme
