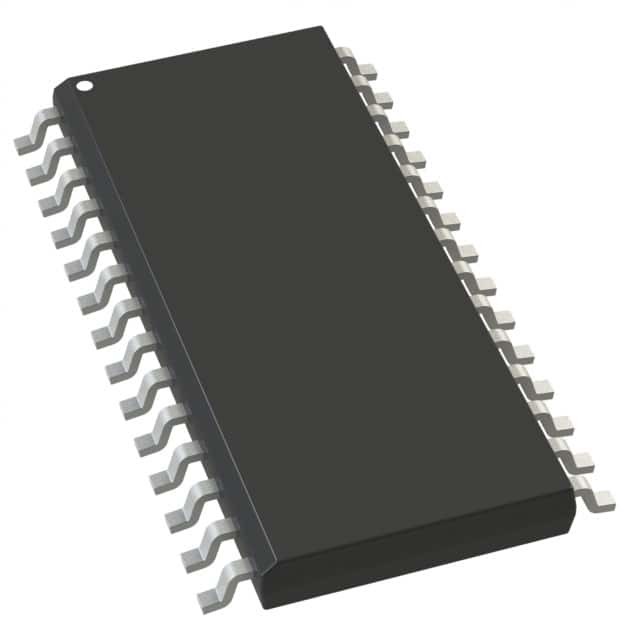

ADM1060ARUZ IC SUPERVISOR 7 CHANNEL 28TSSOP Analogische Geräte Inc.

Generell beschrieben

Der ADM1060 ist eine programmierbare Überwachungs-/Sequenzierungseinrichtung, die eine einzige Chiplösung für die Erkennung und Sequenzierung mehrerer Fehler bei der Stromversorgung in Kommunikationssystemen bietet.

Eigenschaften

Fehler bei 7 unabhängigen Zulieferern
• 1 Hochspannungsversorgung (bis zu 14,4 V)
• 4 Netzteile nur mit Positivspannung (bis zu 6 V)
• 2 positive/negative Spannungsversorgungen (bis zu +6V ODER
bis zu -6V)
Wachhund-Detektor Eingang-Zeitrafferverzögerung programmierbar
von 200 ms bis 12,8 sec
4 Logik-Eingänge für den allgemeinen Zweck
Programmierbare Logikblöcke - Kombinations- und Sequenzierungslogik für alle Eingaben und Ausgänge
9 Programmierbare Ausgangsfaktoren
• Offener Kollektor (externer Widerstand erforderlich)
• Offener Sammler mit innerem Zug bis zum VDD
• Schnelle innere Anziehung zu VDD
• Offener Sammler mit innerer Aufziehung bis VPn
• Schnelle innere Anhebung auf VPn
• innergeladener hochantriebener Pumpenantrieb (zur Verwendung mit
Außen-N-Kanal-FETS- nur mit der GDO 1 bis 4)
EEPROM- 512 Bytes
Industriestandard 2-Wire Bus-Schnittstelle (SMBus)
Garantierte GDO Low mit VPn, VH=1V

Anwendungen

Zentralbürosysteme
Dienstleister
Infrastrukturnetzwerke
Hochdichte, Mehrspannungssystemkarten
