MIC803-26D3VC3-TR IC SUPERVISOR 1 CANAL SC70-3 Mikrochiptechnologie

Allgemeine Beschreibung

Der MIC803 ist ein Einzelspannungsüberwacher mit Open-Drain-Reset-Ausgang, der eine genaue Überwachung der Stromversorgung und eine Reset-Generation in Mikroprozessor-basierten Systemen bietet.Die Funktion des Geräts besteht darin, ein Wiederaufsetzungssignal zu erzeugen, wenn die Stromversorgungsspannung unter die Wiederaufsetzungsspannung fällt, und diese Einstellung für die Einstellungszeitperiode beibehalten, sobald die Stromversorgung über die Einstellungsschwellenspannung steigt.
Der MIC803 verbraucht nur 4,5 μA Strom und bietet drei Rücksetzverzögerungszeiten von 20 ms, 140 ms und 1120 ms (min).63V für 3Es ist in den kompakten 3-Pin-Paketen SC-70 und SOT-23 erhältlich.

Eigenschaften

• 4,5 μA Versorgungsstrom (typisch) bei 3,6 V
• Offene Ableitung/RESET-Ausgabe
• /RESET bleibt bei VCC mit nur 1 V gültig
• 20 ms, 140 ms oder 1120 ms (Minimum) Reset-Timeout-Optionen
• Vorgegebene Spannungsschwellenwerte von 2,63 V bis 4,63 V
• 2,5% Spannungsschwellengenauigkeit über Temperatur

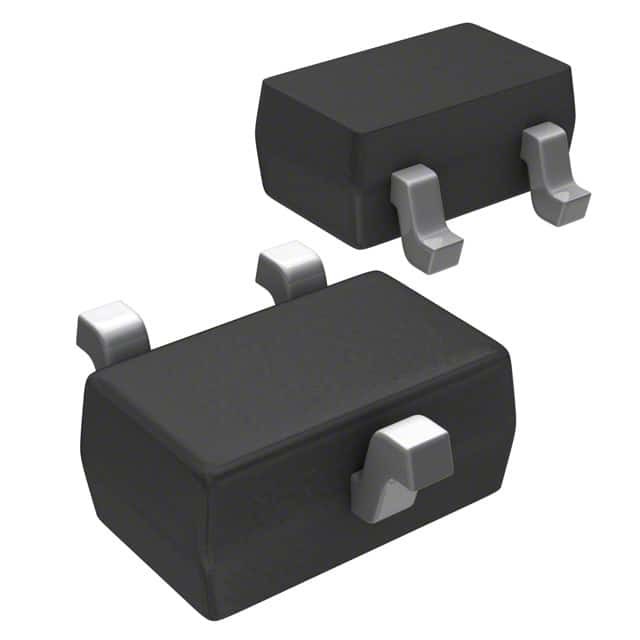

• 3-Stift-SC70-3-Verpackung (2.0 mm × 2.1 mm)
• 3-Stift-SOT-23-Verpackung (2,3 mm × 2,9 mm)
• Temperaturbereich von -40 ̊C bis +125 ̊C

Anwendungen

• Kritische Überwachung der Leistung von Mikrocomputer
• Tragbare Geräte
• Festplattenlaufwerke
• Drucker/Computer
• Eingebettete Steuerungen
