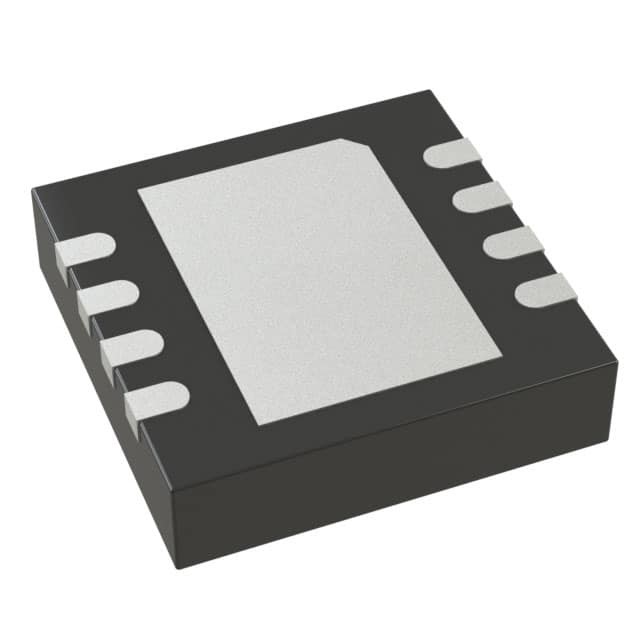

LTC2960IDC-1#TRMPBF IC SUPERVISOR 2 CHANNEL 8DFN Analogische Geräte Inc.

Beschreibung

Der LTC®2960 ist ein Nano-Strom-Hochspannungs-Zwei-Eingangsspannungsmonitor, der sich ideal für Anwendungen mit mehreren Batterien eignet.Die Überwachungsschaltung überwacht den ADJ-Eingang und zieht den RST-Ausgang niedrig, wenn der Eingang unter die Schwelle fälltEine Reset-Timeout-Periode verzögert die Rückkehr der RST-Ausgabe in einen hohen Zustand, wenn der Eingang über den Schwellenwert steigt.Der Ersatzvergleicher ermöglicht die Erfassung von Spannungsbedingungen mit entweder einem nicht umkehrenden Eingang, IN+(LTC2960-1/LTC2960-3) oder einen invertierenden Eingang, IN ∞ (LTC2960-2/LTC2960-4). Für die externe Aktivierung der Reset-Ausgabe wird ein manueller Reset-Eingang (MR) bereitgestellt.

Eigenschaften

● 850nA Stillstrom
● Betriebsbereich: 2,5 V < VCC < 36 V
● 1,5% (maximal) Genauigkeit über Temperatur
● Einstellbare Rückstellungsschwelle
● Weite Temperaturbereiche (von 40°C bis 125°C)
● Einstellbarer IN+/IN ̇ Schwellenwert
● Manuelle Wiederherstellung der Eingabe
● Kompakte 2-mm × 2-mm 8-Lead DFN- und TSOT-23- (ThinSOTTM) -Pakete

Anwendungen

● Tragbare Geräte
● Batteriebetriebene Geräte
● Sicherheitssysteme
● Automobilsysteme
