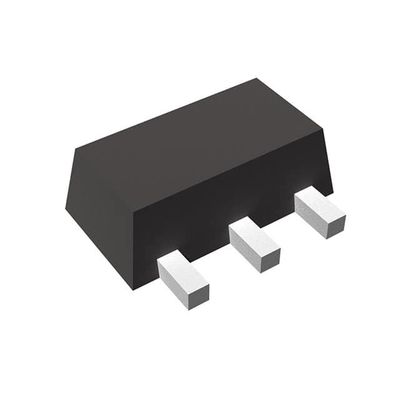

R3111H271A-T1-FE IC SUPERVISOR 1 KANAL SOT89-3 Nisshinbo Micro Devices Inc.

OUTLINE

Die R3111x-Serie sind CMOS-basierte Spannungsdetektor-ICs mit hoher Detektorschwellengenauigkeit und extrem niedrigem Versorgungsstrom.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WJede dieser Schaltungen besteht aus einer Spannungsreferenzeinheit, einem Komparator, Widerständen für die Festsetzung des Detektorschwellenwerts, einem Ausgangstreiber und einer Hysterese.Der Detektorschwellenwert ist intern mit hoher Genauigkeit festgelegt und erfordert keine Anpassung..
Die R3111x-Serie ist mit einer niedrigeren Spannung als die Rx5VL-Serie betrieben werden kann.und kann mit einer einzigen Batterie betrieben werden.
Es gibt sechs Arten von Paketen, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB und SON1612-6.

Eigenschaften

• Versorgungsstrom Typ 0,8μA (VDD = 1,5 V)
• Betriebsspannungsbereich0.7V bis 10.0V (Oberste = 25°C)
• Detektorschwelle0.9V bis 6.0V
• Genauigkeitsdetector-Schwelle
• Temperatur-Drift-Koeffizient des Detektorschwellenwerts............Typ. ± 100 ppm/°C
• Ausgabearten: Nch Offener Abfluss L, Nch Offener Abfluss H und CMOS
• Verpackungen...................................................................................TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB, SON1612-6 und andere Verpackungen

Anwendungen

• CPU- und Logikkreislaufwiederherstellen
• Batterieprüfer
• Fenstervergleicher
• Wellenformkreisläufe
• Sicherungsschaltung der Batterie
• Stromausfallmelder
