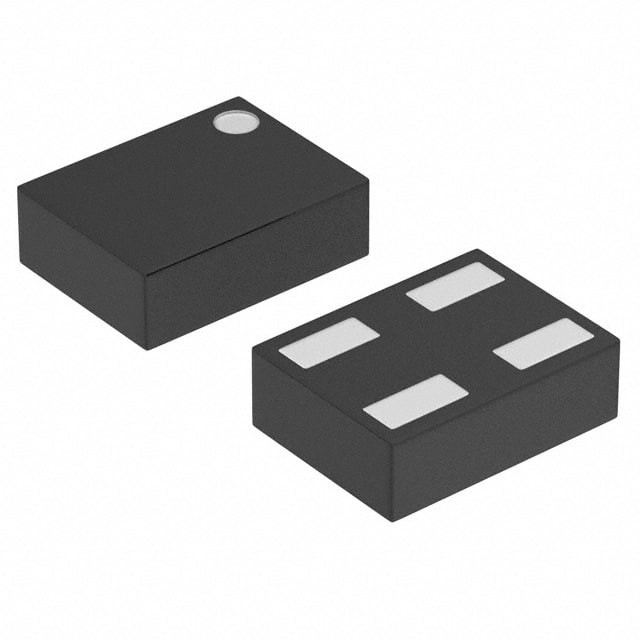

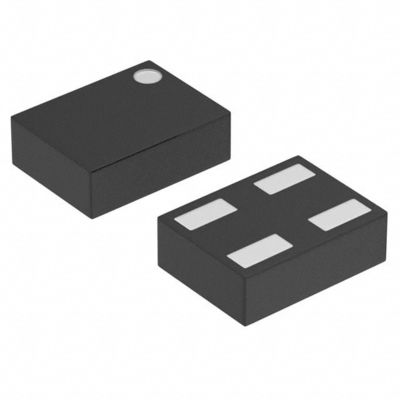

XC6119C25A7R-G IC SUPERVISOR 1 CHANEL 4USPN Torex Semiconductor Ltd.

■ Allgemeine Beschreibung

Die XC6118-Serie ist ein Spannungsdetektor mit niedrigem Stromverbrauch mit hoher Genauigkeit, der unter Verwendung von CMOS-Prozessen und Laser-Trimming-Technologien hergestellt wird.Da der Sensorpin vom Stromversorgungspin getrennt istDer XC6118 kann den Erkennungszustand auch dann beibehalten, wenn die Spannung der überwachten Stromversorgung auf 0V sinkt.eine Verzögerungszeit der Freisetzung kann durch den externen Kondensator, der mit dem Cd-Pin verbunden ist, eingestellt werdenDer VOUT-Pin ist sowohl in CMOS- als auch in N-Kanal-Open-Drain-Ausgabe-Konfigurationen erhältlich.

■ Besonderheiten

Hohe Genauigkeit: ± 2% (Erkennungsspannung 1,5 V)
:± 30mV(Erkennungsspannung < 1,5V)
Niedriger Stromverbrauch: 0,4 μ A (Erkennung, VIN=1,0 V) (TYP.)
: 0,8 μ A (Auslösung, VIN=1,0 V) (TYP)
Spannungsbereich der Erfassung: 0,8V 5,0V (0,1V-Zunahmen)
Betriebsspannungsbereich: 1,0 V ∼ 6,0 V
Temperaturmerkmale: ± 100 ppm/°C (TYP.)
Ausgangskonfiguration: CMOS, N-Kanal-offener Abfluss
Betriebstemperaturbereich: -40°C – +85°C
Getrennter Sensorpin: Trennung der Stromversorgung
Eingebettete Verzögerungszeit: Verzögerungszeit der Freigabe verstellbar
Pakete: USP-4, SOT-25

■ Anwendungen

Mikroprozessor-Reset-Schaltkreise
mit einer Leistung von mehr als 50 W
Speicherbatterie-Zwischenschaltkreise
Stromausfallerkennungsschaltkreise
